Ci-pf110/120系列Profibus-DP数据光端机自动控制系统应用案例
发布日期:2019-06-12项目概述:
项目名称:吉林某综合击场自动控制系统
项目目的:训练保障的自动化水平,提训练效益,确保训练质量。对增强击训练保障能力起到十分积极的作用,有着广泛的实用价值。
项目概述:自动控制系统主要用于综合击场设备的控制和检测,以网络来控制分散的目标设备。由指挥所的计算机通过网络发出不同目标指令,各目标的可编程控制器接收到指令后立即控制执行机构工作,可编程控制器再把执行机构工作情况和铝箔传感器的数据传送到指挥所的计算机上显示出来,并将该数据保存到数据库。
项目要求:

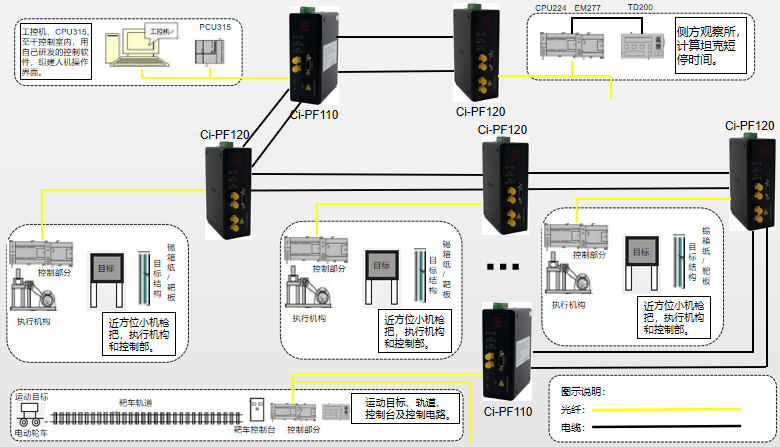

自动控制系统由1个主站(Simens CPU315),10个从站(Simens CPU224)组成,各工作站间组成链型网络,整个网络通信遵循Profibus-DP现场总线协议数据光端机。各站间距离大约10Km,由此决定采用光纤传输。光纤传输设备Profibus-DP光端机需配合系统满足以下指标:
1.系统可靠性:100
2.命中弹数采集准确率:100
3.数据传送时间:<0.5 秒
4.连续工作时间:不限
通过实地测试,我司 Ci-pf110/120Profibus-DP光端机完全能够满足该系统的要求。
使用型号及具体数量:
型号 |
数量(台) |
Ci-pf110-S |
2 |
Ci-pf120-S |
9 |
合计 |
11 |
