1.概述

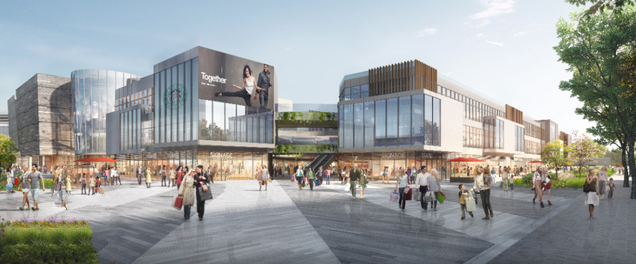

大型商业场所园区是主要出入口、交通通道及集中的服务场所，园区以环保、节能为理念提供大众服务，是城市中标志性标志性建筑。
2.系统需求
实时性：园区内多达40000盏LED灯，且要由一台灯光控制器对所有灯光进行控制，灯光控制器要同时接收到指令使灯光的切换同步，而灯光控制服务器发送命令的间隔非常小，通常间隔为每次20ms。
大带宽：园区内有4万多盏灯，服务器每20毫秒就要让灯光变幻一次颜色，所以传输的数据量就非常大，要求交换机带宽高数据量大，发送的时间间隔小。
宽温：园区室内外温度变化较大，夏天高温，冬天寒冷，交换机必须具备工业等级。
3.方案介绍
整个园区灯光控制系统网络共分为3层，分别是核心层、汇聚层和接人层，讯记科技根据网络特性提供了不同的工业以太网交换机产品。
核心层：网络主干部分为核心层，核心层的主要用于高速转发通信，提供可靠的骨干传输结构。因此核心层交换机应拥有更高的可靠性利吞吐量，采用讯记科技CRS8028M-16GTX8GC工业以太网交换机，可根据实际需求进行多种方式的光电组合，T提供4个万兆SFP+上联光接口，最大可以支持8个千兆光纤端口，能将现存网络升级到万兆骨干网络.千兆传输能够增加带宽，以达到更高的网络性能。核心层CRS8028M-16GTX8GC分别链接灯光控制服务器和汇聚层的CK7220M-16GTX4SFP工业以太网交换机.千兆带宽满足了带宽大的需求。
汇聚层：汇聚层是多台接人层交换机的汇聚点，它必须能够处理来自接入层设备的所有通信量，并提供到核心层的上行链路，采用千兆光纤环网结构,私有环协议CK-Ring，环自愈时间≤20mS。采用讯记科技CK7220M-16GTX4SFP工业以太网交换机作成为汇聚层交换机。向上连接核心交换机，向下连接接入层交换机CK4016和CK1080交换机。CK7220M-16GTX4SFP具有2个千兆光口和16个千兆电口，可提供高效能的以太网络连接功能及多种实时网管功能，高信赖度的质量能确保系统稳定不间断地运作
接入层：接入层是接入现场终端数据，接入层交换机使用高密度接口特性，讯记科技CK4016和CK1080均属于即插即用非网管工业以太网交换机，分别提供了8个和16个百兆电口，用于连接大量的光控制器。
4.方案应用拓扑图
5.方案特点
讯记科技所有交换机系列都具有工业等级的设计，IP40等级的外壳，支持冗余电源输人入，导轨安装方式等。此外，由于接入层的交换机的工作环境比较恶劣，所有交换机均为宽温产品，支持-40℃~85℃冗余温度，适用恶劣的环境场所。
◆ 产品具有多样性，不同产品型号可满足不同的应用需求，只需采用comark品牌即可完成网络的构建;
◆ 千兆以太网络，完全满足大带宽的需求，满足汇聚层的通讯需求,多端口设计，可连
接大量的灯光控制器，网络架构简明，满足网络实时性的需求；
◆ 讯记科技工业以太网交换机无风扇和低功耗的设计有力保证了设备运行可靠稳定，其MTBF均达20年以上，产品宽温设计(-40℃~85℃)也确保产品在现场运行的可靠度。
