1.概述

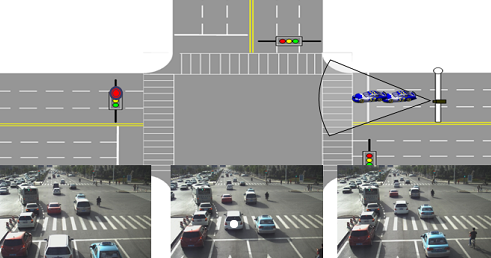

电子警察系统又称闯红灯自动抓拍记录系统，它是利用车辆检测技术、信号控制技术、计算机技术、图像处理技术、通信技术等现代高科技在交通管理中的应用，是检测机动车闯红灯违法行为的有效手段。它是利用当今较为发达的科技手段对道路交通进行科学有序的治理，它既能有效的防止此类交通违章行为，减少由此引起的事故，又能对违章的驾驶员起到威慑作用，促进交通秩序良性循环，同时能将部分交警解放下来，在一定程度上缓解警力不足，真正体现向科技要警力的无穷力量。
闯红灯电子警察解决方案以治理道路交通违章行为为目标，选用高性能、高可靠性的工业以太网交换机设备，采用先进的视频检测和车牌识别技术，集闯红灯车辆检测、图片抓拍和传输为一体，为城市公安交通管理部门提供强有力的执法依据，既能有效的防止交通违章行为，减少由此引起的事故，又能对违章的驾驶员起到威慑作用，促进交通秩序良性循环。该系统是充分利用计算机技术、车辆检测技术、图像处理技术、通信技术等，对路口闯红灯车辆进行自动检测、自动抓拍、自动存储与处理的一套软硬件系统。

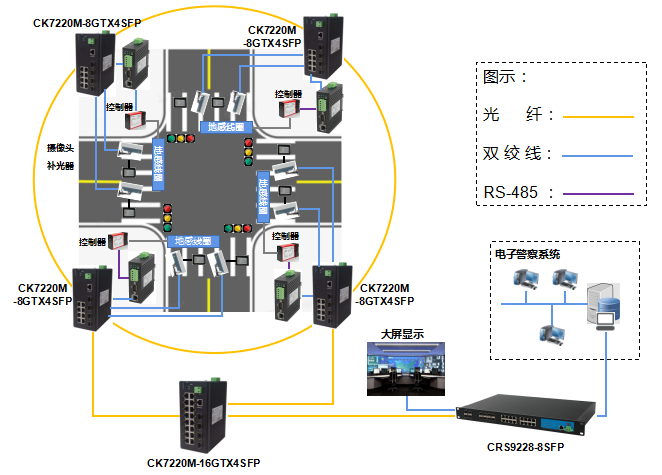

2.方案组网拓扑
方案主要采用基于工业环网设计，在每一个道路边分控箱使用了讯记科技导轨式管理型工业以太网交换机CK7220M-8GTX4SFP，下行千兆双绞线接入现场设备，上行千兆光纤接入路口主控箱里的讯记科技导轨式全千兆工业交换机CK7220M-16GTX4SFP，所有十字路口主控箱里的汇聚到中心机房，中心机房通过讯记科技机架式全千兆三层交换机CRS9228-8SFP将数据信息传输到交通指挥中心或电子警察中心系统。
3.方案特点
* 道路口工业以太网交换机具备-40～85℃宽温环境工作能力，可以适应各种恶劣交通场景；
* 工业环网设计，环网自愈时间≤20ms，当发生通信故障时，数据会沿冗余链路进行传输，提高了网络的冗余性和可靠性；
* 该方案所涉及的设备均采用冗余双电源输入设计，当一路电源因为人为或自然因素导致断电，另一路电源仍能继续正常工作，从而不影响通信系统数据传输；
* 高带宽设计，讯记科技工业以太网交换机提供千兆下联，上行千兆光纤传输，在上行接口彻底杜绝了因为数据突发导致的数据拥塞情况；
* 光纤环网的设计，CK-Ring是目前传输延时最小，同时冗余性和可靠性最高的拓扑设计之一，既保证了数据业务的快速实时传输，又保证了通信传输时的可靠性。
