Ci-AF系列CAN总线转光纤在利达消防报警主机联网中应用
发布日期：2018-11-26

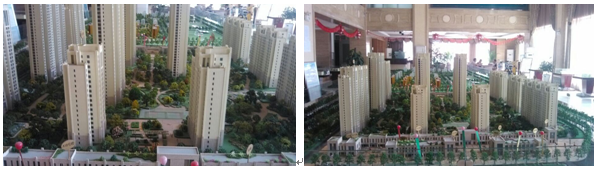

项目共有10栋住宅楼10台利达JB-QB/LD128E主机信号传到中心机房，距离较近的三栋楼之间采用屏蔽电缆走CAN总线通讯，离中心机房距离较远的7台主机现场干扰比较大，距离远无法传输，采用光纤通讯点对点传输，数据传至中心机房。项目方经多方位测样、调试，终选用Ci-AF110型CAN总线光端机转光纤进行连网，解决了距离、干扰、雷击问题。
系统要求：
系统主机均采用利达JB-QB/LD128E型报警主机，每栋住宅楼内设一个报警主机，将烟感探测器、警铃、声光报警器等多个设备数据集中至该楼报警主机，再又报警主机将数据传回中心机房，机房值班人员对全小区安全状况进行监控。

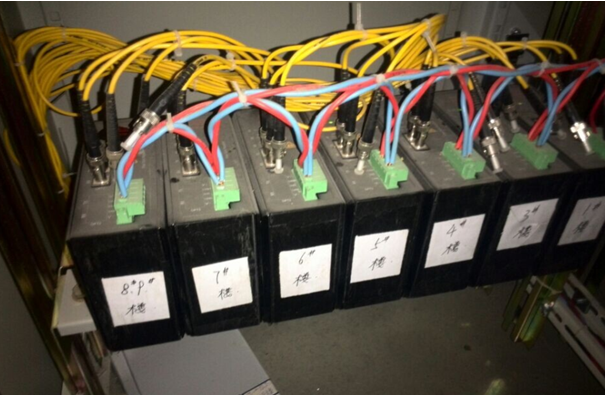

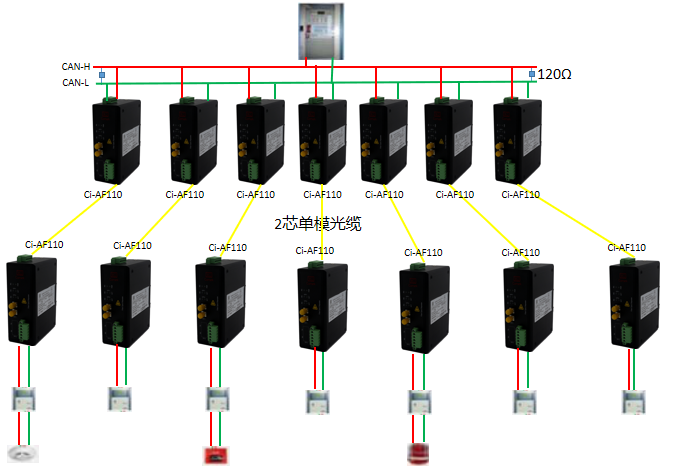

报警主机和中心机房采用CAN总线通讯，受干扰影响，由于传输距离受限，远端7栋住宅楼和中心机房间采用光纤传输，中心机房将Ci-AF110出来的七组数据采用并联接入报警主机进行实时监控。（见下图）
系统主机均采用利达JB-QB/LD128E型报警主机，每栋住宅楼内设一个报警主机，将烟感探测器、警铃、声光报警器等多个设备数据集中至该楼报警主机，再又报警主机将数据传回中心机房，机房值班人员对全小区安全状况进行监控。
报警主机和中心机房采用CAN总线通讯，受干扰影响，由于传输距离受限，远端7栋住宅楼和中心机房间采用光纤传输，中心机房将Ci-AF110出来的七组数据采用并联接入报警主机进行实时监控。（见下图）
产品功能介绍：
* 支持CAN工业控制现场总线协议。通信速率0～500K自协商．
* 电接口具备1500V电压隔离以及600W浪涌保护功能．
* 单光口/双光口链网支持．
* 采用DC 9-30V宽电源输入，双电源冗余，DC 1000V电源隔离，反接保护．
* 提供继电器输出光纤链路以及电源故障告警．
* 波浪纹铝制加强机壳，IP30防护等级，采用标准工业35mm导轨安装方式. …
结束语
该系统采用Ci-AF110-S进行光纤传输，解决了现场电磁干扰、地环干扰和雷电破坏的难题，大大提了控制信号可靠性、稳定性和保密性，同时也解决了传输距离近的问题，深圳讯记提供本地化服务，极具性价比的产品是替代同类产品的不二选择.
