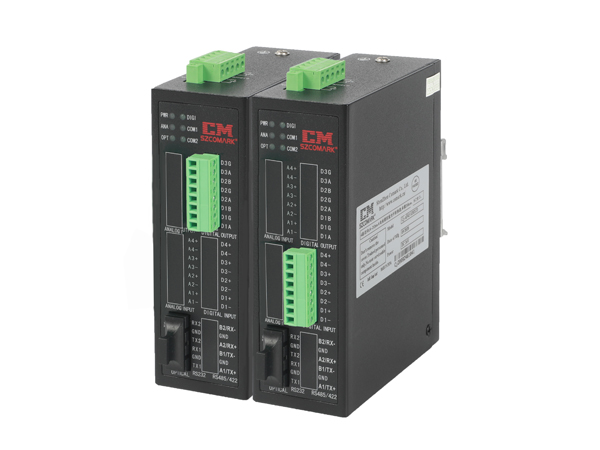

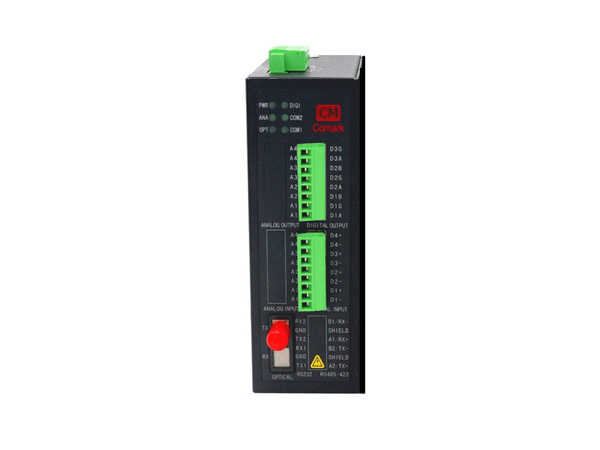

- CJ-KF系列产品是一款多通道开关量光纤转换设备.采用ARM芯片方案,稳定可靠低耗电.同时支持1~4通道的开关量信号在光纤上的透明传输，无需改动用户的通信协议，解决了电磁干扰、地环干扰和雷电破坏的难题，控制信号可靠性、稳定性和保密性，同时也解决了传统方式传输距离近的问题。IP30防护等级,加强机壳,35mm导轨安装,工业标准DC 24V电源供电,具备电源极性反接保护功能。
开关量/数字量接口
* 独立的1~4路输入，1~4路输出的数字通道.
* 输入方式可选为TTL输入或者干触点输入
* TTL输入电平：输入电平 +(0~1)V/逻辑“0”,输入电平+(5~30)V/逻辑“1”
* 干触点输入： 短路或者开路。
* 输出方式：可选为5V TTL/24V TTL输出,或者继电器输出

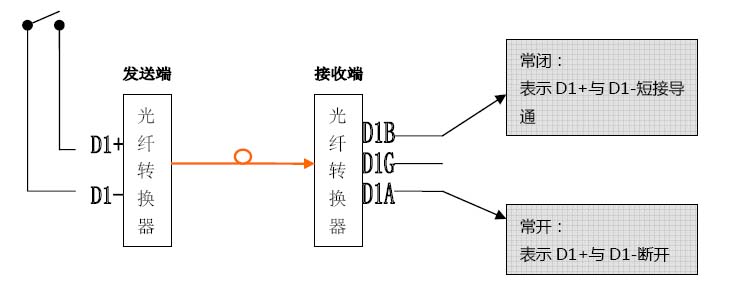

* 继电器输出形态FORM C（SPDT）:
* 继电器吸合时间 6ms
* 继电器释放时间 3ms
* 总计开关时间 10ms
* 继电器触点容量 1 A/24V DC
* 传输延时时间：2毫秒
* 工作开关频率：50Hz
光纤接口：
* 光纤波长：多模850nm、1310 nm; 单模1310 nm、1550nm。
* 传输光纤：多模50/125 um、62.5/125 um、100/140um;单模8.3/125 um、9/125um、10/125um 。
* 传输距离：多模2Km，单模20Km。更远距离可选。
* 光纤接口类型：ST、SC、FC可选,标配ST光接口。
电源及保护：
* 电源：工业标准24V（+/-5%）电源供电,具备电源极性防反接功能,工业端子接口.
机械特性：
* 外形尺寸：146mm×135mm×53mm (高*深*宽)
* 外壳:IP30防护等级.
* 安装方式: 35mm导轨安装.
* 净重:800g
工作环境：
* 工作温度：-40-75℃（-40~+85℃宽温可选）.
* 相对湿度：5%~95%（无冷凝）
* 存放温度：﹣40～80℃.
