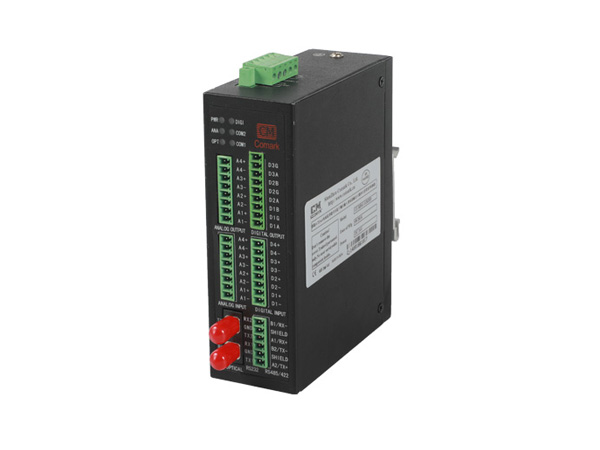

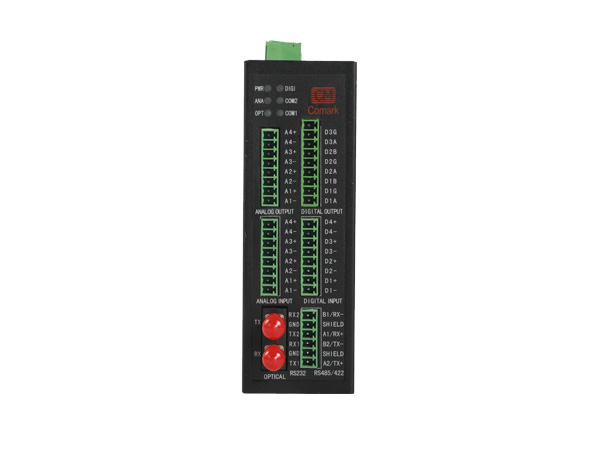

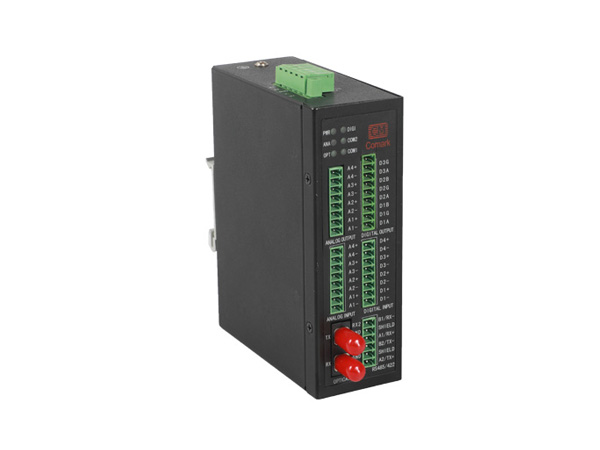

CJ-MF61/CJ-MF62系列
系列描述:多通道模拟量数字量串口复用光纤转换器

 开关量/数字量接口:
* 独立1~4路输入和1~4路输出数字通道.
* 干触点输入\继电器输出
模拟量(电压或电流)接口:
* 1-4路输入和输出可选.
* 电压(0-5)V/(0-10)V或
* 精度0.5% (常温)
* 时间延迟<10ms
* 传输范围电压 (0-5VDC)或者可选(0-10VDC)
* 传输范围电流 (4-20)mA
RS232、RS485和RS422接口
* 四种配置模式:双通道RS232/双通道RS485
* 一通道RS232 + 一通道RS485/一通道RS422
* 工作速率设置:0-115.2Kbps任意速率,支持 RXD,TXD,GND 三线工作方式.

  • 产品概述
  • 规格参数
  • 尺寸外观
  • 文档下载
  • 订购参数
  • 行业应用
         Cj-mf系列产品是一款多通道模拟量、数字量、串口RS232/485/422光纤转换复用设备.采用最新ARM芯片方案,稳定可靠低耗电.同时支持1~4通道的数字量/开关量,1~4通道的模拟量(电压/电流),1~2通道的RS232/485或者一通道RS422信号在光纤上的单独或混合复用透明传输,无需改动用户的通信协议,解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了控制信号可靠性、安全性和保密性,同时也解决了传统方式传输距离近的问题。IP30防护等级,加强机壳,35mmDIN导轨安装,工业标准DC 24V电源供电,具备电源极性反接保护功能。
    开关量/数字量接口:
    * 独立的1~4路输入,1~4路输出的数字通道.
    * 输入方式: 干触点输入
    * 干触点输入:  短路或者开路。
    * 输出方式:继电器输出
    * 继电器输出形态FORM C(SPDT):
    * 继电器吸合时间   6ms
    * 继电器释放时间   3ms
    * 总计开关时间      10ms
    * 继电器触点容量   1A/24V DC
    * 传输延时时间:    2毫秒
    * 最大工作开关频率:50Hz

    模拟量接口:
    * 电压/电流模拟量(0-5)V/(0-10)V/(0-20)mA可选.
    * 电压量接口参数:
    * 精度0.5% (常温)
    * 时间延迟<10ms
    * 电压传输范围 (0-5)V DC或者可选(0-10)V DC
    * 输入阻抗100KΩ
    * (4-20)毫安电流量接口参数:
    * 精度0.5%
    * 时间延迟<10ms
    * 最大负载能力600Ω
    * 输入电阻120Ω

    RS232、RS485和RS422接口
    * 四种配置模式:双通道RS232/双通道RS485
    * 一通道RS232 + 一通道RS485/一通道RS422
    * 工作速率设置:0-115.2Kbps任意速率,支持 RXD,TXD,GND 三线工作方式.

    光纤接口:
    * 光纤波长:多模850nm、1310 nm; 单模1310 nm、1550nm。
    * 传输光纤:多模50/125 um、62.5/125 um、100/140um;单模8.3/125 um、9/125um、10/125um 。
    * 传输距离:多模2Km,单模20Km。更远距离可选。
    * 光纤接口类型:ST、SC、FC可选,标配ST光接口。

    电源及保护:
    * 电源:工业标准24V(+/-5%)电源供电,具备电源极性防反接功能,工业端子接口.

    机械特性:
    * 外形尺寸:146mm×135mm×53mm(高*深*宽)
    * 安装方式: 35mmDIN导轨安装.
    * 净重:800g

    工作环境:
    * 工作温度:-10-70℃(-40~+85℃宽温可选).
    * 相对湿度:≤90%(无冷凝)
    * 存放温度:﹣40~80℃

    选择产品型号描述
    CJ-MF61-M1~4路4-20mA电流模拟量+1~4路开关量+1~2路RS232/485(或1路RS422)混合复用,单向传输,多模光纤0~2Km/ST光接口(可选SC、FC).
    CJ-MF61-S1~4路4-20mA电流模拟量+1~4路开关量+1~2路RS232/485(或1路RS422)混合复用,单向传输,单模光纤0~20Km(或更远距离)/ST光接口(可选SC、FC).
    CJ-MF62-M1~4路4-20mA电流模拟量+1~4路开关量+1~2路RS232/485(或1路RS422)混合复用,双向传输,多模光纤0~2Km/ST光接口(可选SC、FC).
    CJ-MF62-S1~4路4-20mA电流模拟量+1~4路开关量+1~2路RS232/485(或1路RS422)混合复用,双向传输,单模光纤0~20Km(或更远距离)/ST光接口(可选SC、FC).
