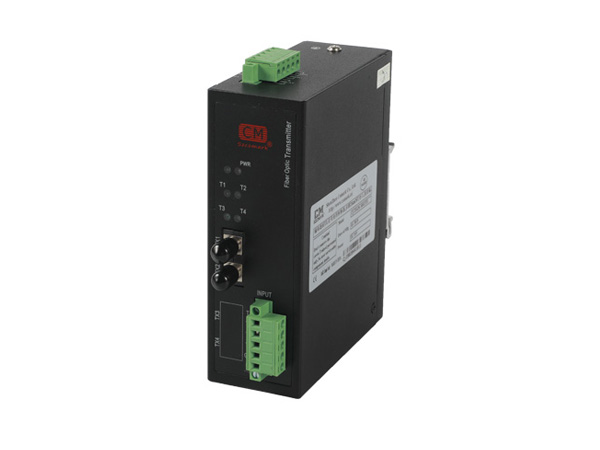

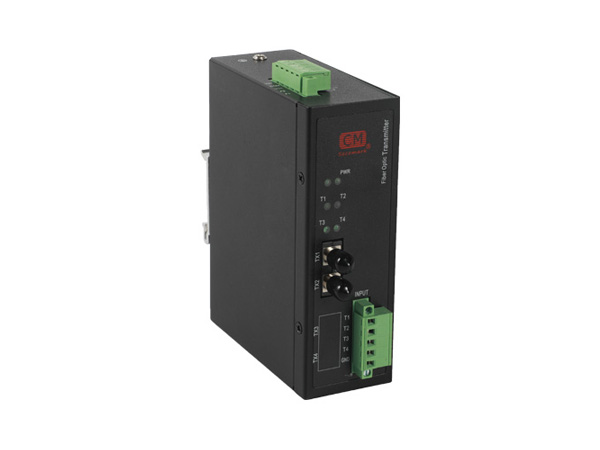

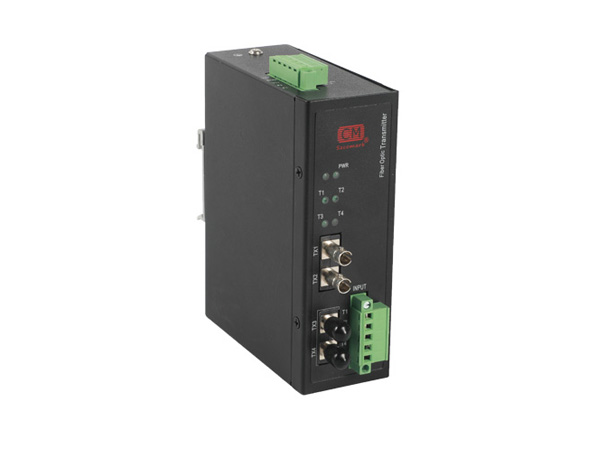

- CJ-TF系列编码器TTL/HTL信号光纤转换器实现TTL或HTL信号通过光纤长距离可靠传输。由于采用光纤通信，解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、稳定性和保密性，可广泛用于各种工业控制、过程控制和交通控制等对电磁干扰环境有特殊要求的场合，特别适合石油、港口、电力、交通、矿山及能源等行业使用。
- 信号接口
* 5位工业级接线端子（间距5.08mm，带法兰）
* TTL电平（5V TTL）：H>2.5v，L<0.5V，不超过500Khz，rise/fall time=100ns
* HTL电平（24V HTL）：H>7.5v，L<1.0V，不超过500Khz，rise time=200ns，fall time=100ns
* 终端电阻：本机内部不带终端电阻，请按需要决定是否外接
光纤接口
* 光纤波长：多模850nm、1310nm；单模1310nm、1550nm
* 传输光纤：多模50/125um、62.5/125um、100/140um，单模8.3/125um、9/125um、10/125um
* 传输距离：多模2km，单模20km，远距离可选
* 光纤接口类型：ST、SC、FC可选，标配ST光接口
* 光功率及灵敏度：单模≥（-1到-5）dBm，多模≥（-5到-9）dBm，灵敏度≤-16dBm
* 误码率：≤10---9
电源及保护
* 电源：双电源冗余输入，DC（18~36V），典型DC 24V，输入电流大于100 mA， 功耗发射机<3W,接收机<1.5W，采用5芯5.08mm工业端子接口
机械特性

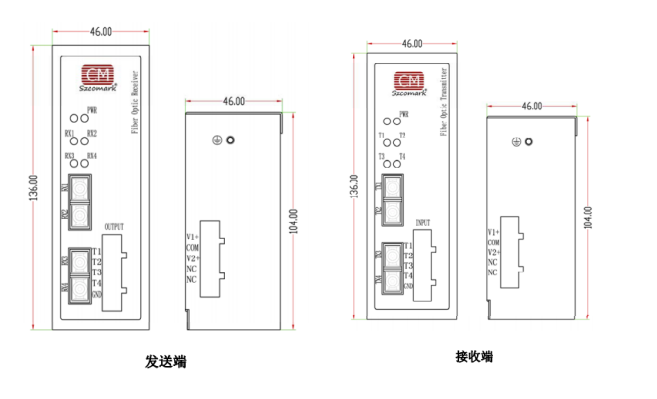

* 外形尺寸（长×宽×高）：136mm×104mm×46mm
* 外壳：IP30防护等级
* 安装方式：35mm导轨安装
* 净重：800g
工作环境
* 工作温度：-10℃~70℃，可选宽温产品（-40℃~85℃）
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修期
* 保修期：1年
- 广泛用于各种工业控制、过程控制和交通控制等对电磁干扰环境有特殊要求的场合，特别适合石油、港口、电力、交通、矿山及能源等行业使用
