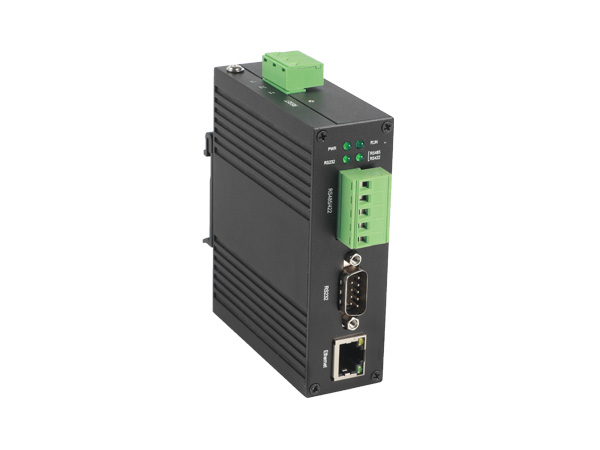

MG3012
系列描述:工业级MODBUS网关(单口)

* 1个百兆以太网电口,速率自侦测、全/半双工模式,支持端口自动翻转
* 1路RS-485/422串口和1路RS-232串口,110~115200bps线速无阻塞通信
* 符合ModbusTCP、ModbusRTU、ModbusASCII、IP和ARP协议
* 支持RTU Master、ASCII Master模式,该模式下支持16个Tcp master连接
* 支持RTU Slave、ASCII Slave模式,该模式下支持32个Tcp slave连接
* 支持站点ID映射功能,支持32条映射
* 支持Modbus通信日志显示功能,支持120条记录
* 支持电压12~48V DC电源输入
* 采用IP30外壳及工业级EMC设计
* 支持导轨式或壁挂式安装
* 工作温度范围:-40~85℃,满足各种工业要求

  • 产品概述
  • 规格参数
  • 尺寸外观
  • 文档下载
  • 订购参数
  • 行业应用
        MG3012Modbus串口网关采用IP30防护外壳,工业EMC设计,支持Auto-Negotiation自适应技术,提供LED状态指示,支持电压12~48V DC电源输入,以增加通讯网络的可靠度。提供1个10/100Base-T(X) RJ45电口、1路RS-485/422串口和1路RS-232串口,可以把分散的串行设备、主机等通过网络简易、方便的集中管理,通信速率支持110~115200bps可选。内置ModbusTCP、ModbusRTU和ModbusASCII协议,用户可轻松实现Modbus以太网设备与Modbus串口设备的连接。基于工业安装需求,提供35mm导轨安装模式。本产品采用业内优良的网络方案,-40~85℃工作温度范围,能够满足各种工业的要求,提供便捷的串口通讯解决方案。

    性能特点
    * 符合IEEE802.3/802.3u标准,存储转发交换方式;
    * 提供1个10/100Base-T(X) RJ45以太网接口,支持Auto-Negotiation技术,自动协商工作速率(10M/100M)和双工模式(半双工/全双工),支持端口自动翻转;
    * 提供1路RS-485/422串口和1路RS-232串口,提供TCP Server、TCP Client、UDP、ModbusTCP(RTU_MASTER)、ModbusTCP(RTU_SLAVE) 、ModbusTCP(ASCII_MASTER)和ModbusTCP(ASCII_SLAVE)七种串口传输模式,110~115200bps线速无阻塞通信;
    * 支持站点ID映射功能,支持32条映射;
    * 支持Modbus通信日志显示功能,支持120条记录;
    * 符合TCP、UDP、ModbusTCP、ModbusRTU、ModbusASCII、ARP、ICMP、HTTP和TFTP Client协议;
    * 支持RTU Master、ASCII Master模式,该模式下支持16个Tcp master连接;
    * 支持RTU Slave、ASCII Slave模式,该模式下支持32个Tcp slave连接;
    * 支持Web管理方式;
    * 支持串口设置,可通过网络连接两个串口设备进行串口数据传输;
    * 支持过网关,跨路由通信;
    * 低功耗设计;
    * 采用IP30外壳及工业级EMC设计;
    * 支持电压12~48V DC电源输入;
    * -40~85℃工作温度范围。


    技术
    * 标准:IEEE802.3、IEEE802.3u

    接口
    * RJ45电口:10/100Base-T(X)速率自侦测、全/半双工模式,支持端口自动翻转;
    * 串口:RS-422支持RX-、RX+、TX-、TX+全双工工作模式;RS-485支持A、B半双工工作模式;RS-232支持RXD、TXD、GND全双工工作模式;RS-485/422/232通信速率支持110~115200bps可选。内置ModbusTCP、ModbusRTU和ModbusASCII协议,支持RTU Master、ASCII Master模式,该模式下支持16个Tcp master连接;支持RTU Slave、ASCII Slave模式,该模式下支持32个Tcp slave连接;支持站点ID映射功能,支持32条映射;支持Modbus通信日志显示功能,支持120条记录;通信速率支持300~115200bps可选。

    以太网属性
    * 标准:10Base-T,100Base-TX;
    * 协议:支持TCP、UDP、ARP和ICMP协议;
    * 信号:Rx+,Rx-,Tx+,Tx-;
    * 速率:10/100Mbps;
    * 工作方式:全双工或半双工;
    * 接口缓存:支持1Mbits缓存;
    * 接口形式:RJ45。

    串口属性
    * 标准:RS-485/422/232;
    * RS-422信号:TX+、TX-、RX+、RX-、GND;
    * RS-485信号:A、B、GND;
    * RS-232信号:TXD、RXD、GND;
    * 校验位:None、Even、Odd、Mark、Space;
    * 数据位:5bit、6bit、7bit、8bit;
    * 停止位:1bit、2bit;
    * 波特率:110~115200bps;
    * 方向控制:RS-485采用数据流向自动控制技术;
    * 负载能力:RS-485/422端支持32点轮询环境(可定制128点);
    * 接口形式:RS-485/422端采用5位5.08mm间距接线端子、RS-232端采用DB9-M接口;

    指示灯
    * 电源指示灯:PWR;
    * 系统运行指示灯:RUN;
    * RS-232串口发数据状态指示灯:RS-232;
    * RS-485/422串口发数据状态指示灯:RS-485/422。

    电源
    * 12~48V DC电源输入,典型工作电压12V/24V/48V,采用3芯7.62mm间距标准工业端子;
    * 功率:1.44W 24VDC。

    机械特性
    * 尺寸(W×H×D):32mm×103mm×83mm;
    * 净重:200克;
    * 外壳:IP30等级保护,金属外壳;
    * 安装:壁挂式或导轨式安装。

    工作环境
    * 工作温度:-40℃~85℃;
    * 存储温度:-40℃~85℃;
    * 相对湿度:5%~95%(无凝露)。

    保修
    * 保修期:5年。

    符合标准
    * IEC61000-4-2(ESD):电源端:±8KV接触放电,±15KV空气放电,信号端:±6KV接触放电,±8KV空气放电
    * IEC61000-4-3(RS):10V/M(80-1000MHZ)
    * IEC61000-4-4(EFT):电源端:±2KV,以太网信号端:±2KV
    * IEC61000-4-5(Surge):电源端:±2KV CM/±1KV DM,以太网信号端:±4KV CM
    * IEC61000-4-6(射频传导):3V(10KHZ-150KHZ),10V(150KHZ-80MHZ)
    * IEC61000-4-16(共模传导):30V COUNT 300V,1S
    * IEC60068-2-6(振动)
    * IEC60068-2-27(冲击)
    * IEC60068-2-32(自由跌落)
    * IEC61000-6-2(通用工业标准)
    选择产品型号描述
    MG3012MG3012串口网关,1*10/100Base-T(X) RJ45电口,1路RS-485/422串口和1路RS-232串口,-40℃~85℃。
