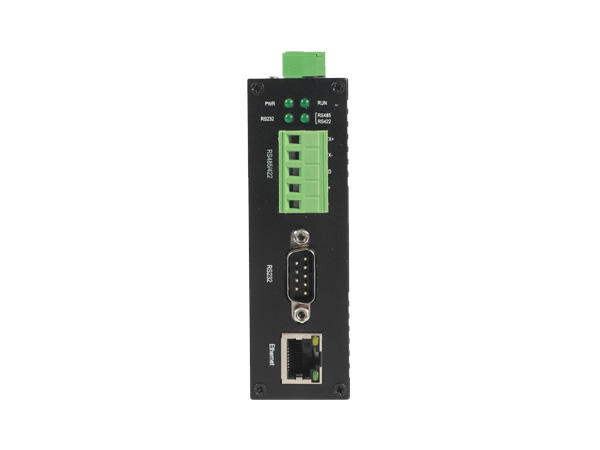

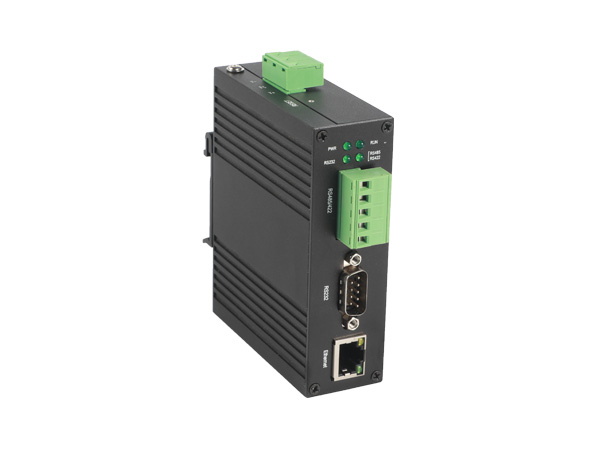

- SE5011串口服务器采用高强度IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供全面的LED状态指示，支持宽电压12~48V DC电源输入，以增加通讯网络的可靠度，是深圳市讯记科技有限公司自主研发的串口服务器系列。提供1个10/100Base-T(X) RJ45电口，SE5011提供1路RS-485/422串口,1路RS-232串口，SE5012提供2路RS-485串口，可以把分散的串行设备、主机等通过网络简易、方便的集中管理，通信速率支持2400~115200bps可选。基于工业安装需求，提供DIN35导轨或壁挂式这2种安装模式。本产品采用业内优秀的网络方案，-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的串口通讯解决方案。
性能特点：
*符合IEEE802.3/802.3u标准，存储转发交换方式；
*提供1个10/100Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），MDI/MDI-X自适应；
*SE5011提供1路RS-485/422串口，1路RS-232串口
*支持串口隔离功能，隔离电压500V AC；
*符合TCP、IP、UDP、ARP、ICMP、HTTP和TFTP Client协议；
*支持Web管理方式；
*支持串口设置，可通过网络连接2个串口设备进行串口数据传输；
*支持过网关，跨路由通信；
*低功耗设计；
*采用高强度IP40外壳及工业级EMC设计；
*支持宽电压12~48V DC电源输入；
*-40~85℃工作温度范围。
- 技术
*标准：IEEE802.3、IEEE802.3u
接口
*RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，MDI/MDI-X自适应；
*串口：RS-422支持R-、R+、T-、T+全双工工作模式；RS-485支持A、B半双工工作模式；RS-232支持RXD、TXD、GND全双工工作模式；RS-485/422/232通信速率支持2400~115200bps可选。
串口属性
*标准：RS-485/422/232；
*RS-422信号：T+、T-、R+、R-、GND；
*RS-485信号：D+、D-、GND；
*RS-232信号：TXD、RXD、GND；
*校验位：None、Even、Odd；
*数据位： 8bit；
*停止位：1bit、2bit；
*波特率：2400~115200bps；
*方向控制：RS-485采用数据流向自动控制技术；
*负载能力：RS-485/422端支持32点轮询环境(可定制128点)；
*接口形式：RS-485/422端采用5位3.84mm间距接线端子，2路RS-485端采用6位3.84mm间距接线端子，RS-232端采用DB9-M接口；
*接口保护：4000V浪涌保护。
指示灯
*电源指示灯：PWR；
*系统运行指示灯：SYS；
*串口发状态指示灯：S1/S2。
电源
*12~48V DC电源输入，典型工作电压12V/24V/48V，采用3芯7.62mm间距标准工业端子；
*空载功率：0.24W@24VDC；
*满载功率：0.364W@24VDC。
机械特性

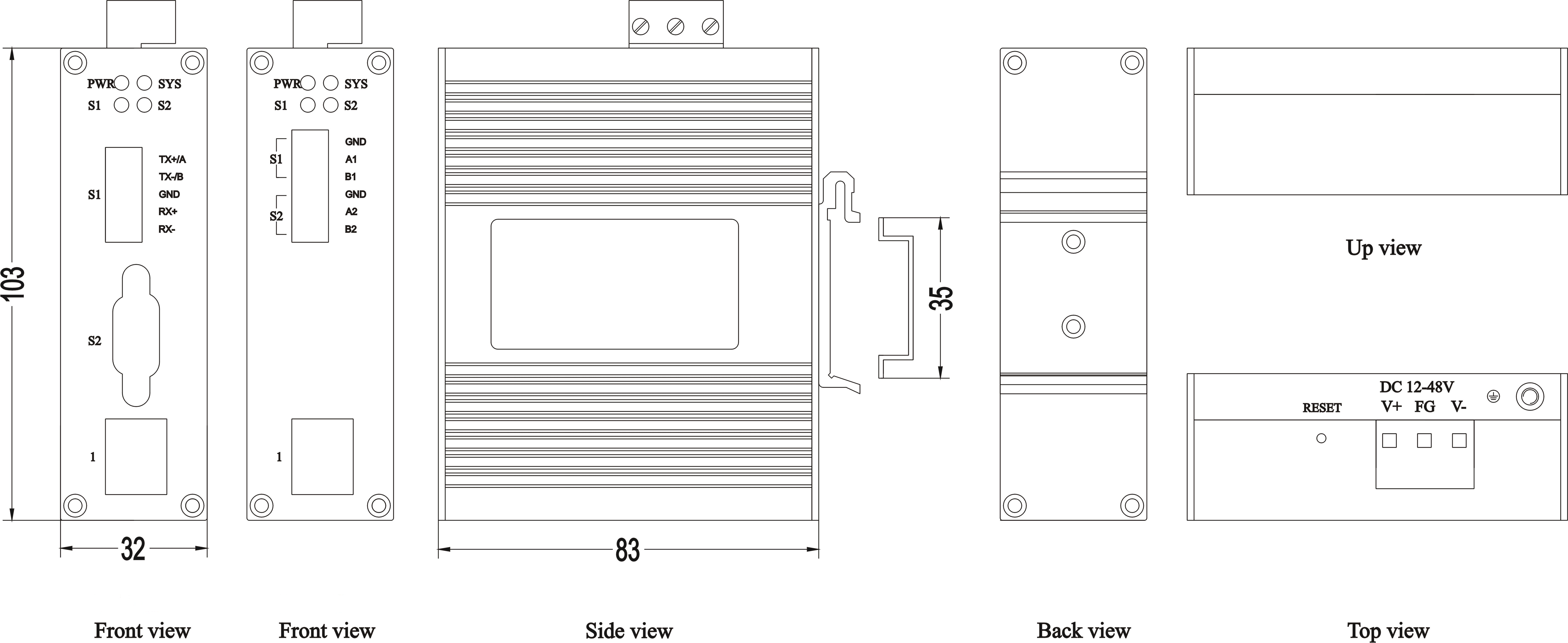

*尺寸（W×H×D）：103mm×32mm×83mm；
*净重：300克；
*外壳：IP40等级保护，金属外壳；
*安装：DIN导轨式或壁挂式安装。
工作环境
*工作温度：-40℃~85℃；
*存储温度：-40℃~85℃；
*相对湿度：5%~95%（无凝露）。
保修
*保修期：5年。
符合标准
*IEC61000-4-2(ESD)：±8KV接触放电，±15KV空气放电
*IEC61000-4-3(RS)：10V/M(80-1000MHZ)
*IEC61000-4-4(EFT)：电源端：±4KV，以太网信号端和串口信号端：±4KV
*IEC61000-4-5(Surge)：电源端：±4KV CM/±2KV DM，以太网信号端：±4KV CM，串口信号端：±4KV CM
*IEC61000-4-6(射频传导)：3V（10KHZ-150KHZ），10V(150KHZ-80MHZ)
*IEC61000-4-16(共模传导)：30V COUNT 300V，1S
*IEC60068-2-6（振动）
*IEC60068-2-27（冲击）
*IEC60068-2-32（自由跌落）
*IEC61000-6-2（通用工业标准）
