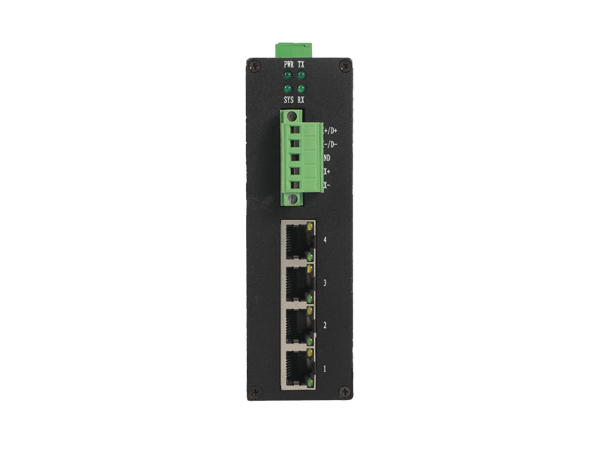

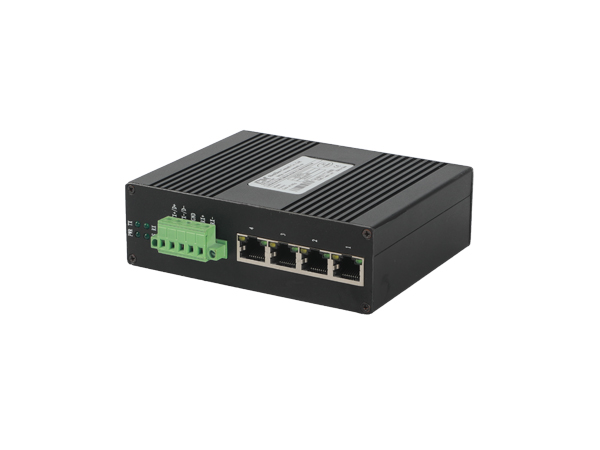

- 1路RS-485/422串口服务器采用高强度IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供LED状态指示，支持电压12~48V DC电源输入，以增加通讯网络的可靠度。提供4个10/100Base-T(X) RJ45电口和1路RS-485/422串口，可以把分散的串行设备、主机等通过网络简易、方便的集中管理，通信速率支持110~115200bps可选。内置ModbusTCP和ModbusRTU协议，用户可轻松实现Modbus以太网设备与Modbus串口设备的连接。基于工业安装需求，提供35mm导轨安装模式。本产品采用业内优良的网络方案，-40~85℃工作温度范围，能够满足各种工业的要求，提供便捷的串口通讯解决方案。
* 符合IEEE802.3/802.3u标准，存储转发交换方式；
* 提供4个10/100Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），支持端口自动翻转；
* 提供1路RS-485/422串口，提供TCP Server、TCP Client、UDP和Modbus TCP(RTU)四种串口传输模式，110~115200bps线速无阻塞通信；
* 符合TCP、IP、UDP、ModbusTCP、ModbusRTU、ARP、ICMP、HTTP和TFTP Client协议；
* 支持RTU Master模式，该模式下支持16个Tcp master连接；
* 支持Web管理方式；
* 支持串口设置，可通过网络连接两个串口设备进行串口数据传输；
* 支持过网关，跨路由通信；
* 低功耗设计；
* 采用高强度IP40外壳及工业级EMC设计；
* 支持电压12~48V DC电源输入；
* -40~85℃工作温度范围。

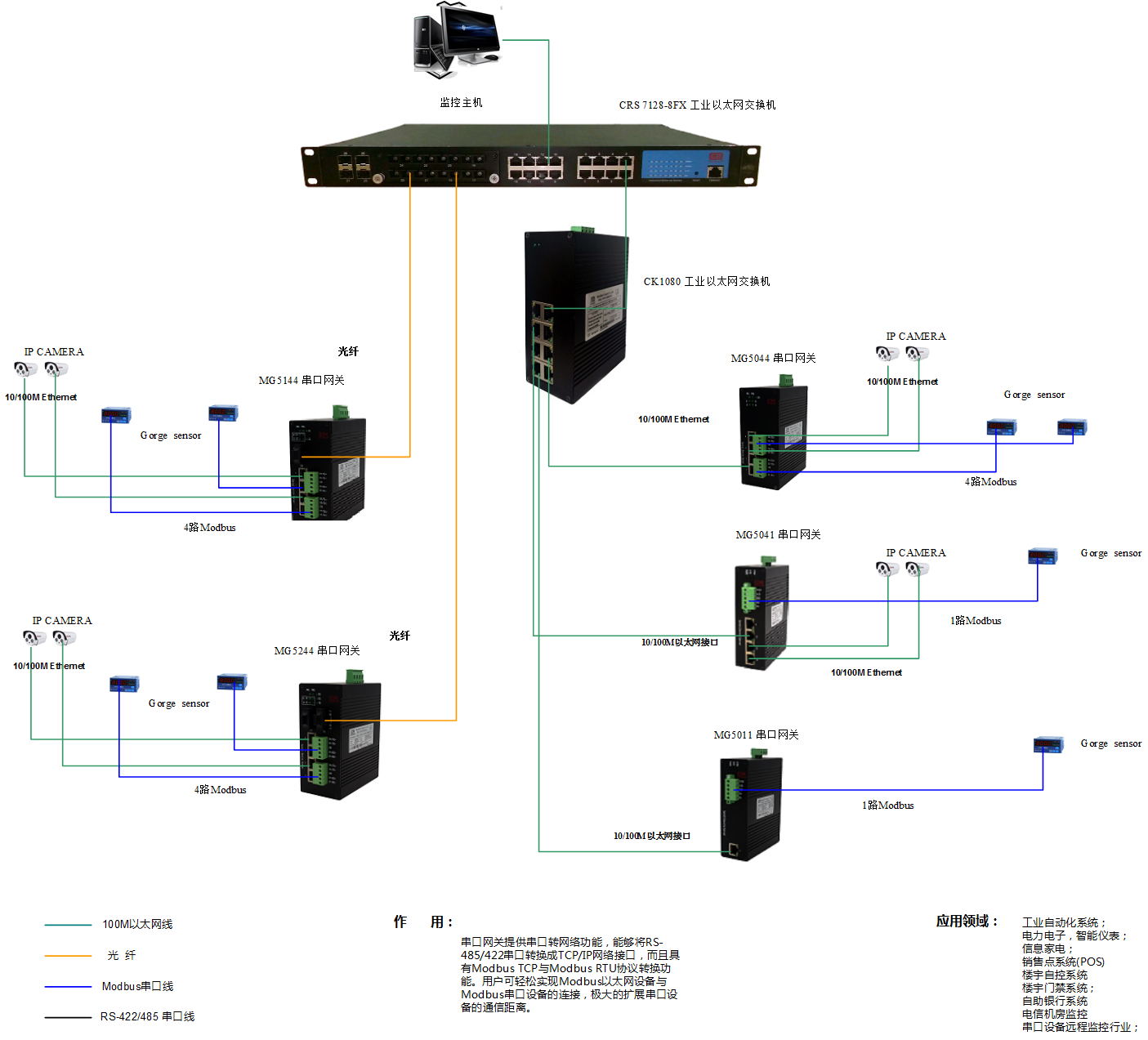

典型应用
- 技术
* 标准：IEEE802.3、IEEE802.3u
接口
* RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，支持端口自动翻转；
* 串口：RS-422支持RX-、RX+、TX-、TX+全双工工作模式；RS-485支持A、B半双工工作模式；RS-485/422通信速率支持110~115200bps可选。内置ModbusTCP和ModbusRTU协议，支持Modbus Slave模式，Slave模式下支持4个Tcp master连接；通信速率支持300~115200bps可选。
交换属性
* 十兆转发速度：14881pps；
* 百兆转发速度：148810pps；
* 传输方式：存储转发；
* 系统交换带宽：0.8Gbps；
* 缓存大小：1Mbits；
* MAC地址表：1K。
串口属性
* 标准：RS-485/422；
* RS-422信号：TX+、TX-、RX+、RX-、GND；
* RS-485信号：D+、D-、GND；
* 校验位：None、Even、Odd；
* 数据位：5bit、6bit、7bit、8bit；
* 停止位：1bit、2bit；
* 波特率：110~115200bps；
* 方向控制：RS-485采用数据流向自动控制技术；
* 负载能力：RS-485/422端支持32点轮询环境(可定制128点)；
* 接口形式：RS-485/422端采用5位5.08mm间距接线端子；
* 接口保护：1000V浪涌保护。
指示灯
* 电源指示灯：PWR；
* 系统运行指示灯：SYS；
* 串口收数据状态指示灯：COM。

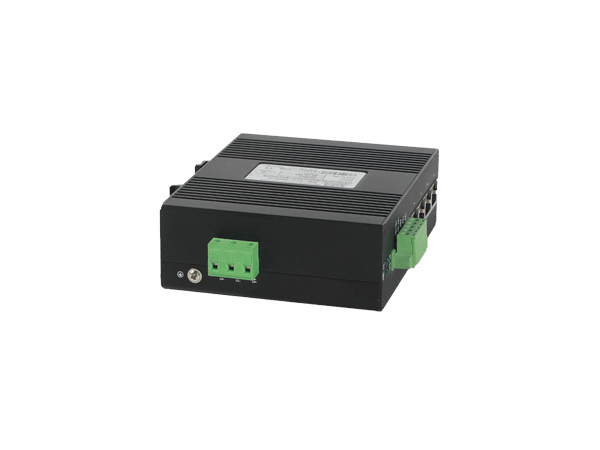

电源
* 12~48V DC电源输入，典型工作电压12V/24V/48V，采用3芯7.62mm间距标准工业端子；
* 空载功率：1.2W 24VDC；
* 满载功率：1.68W 24VDC。

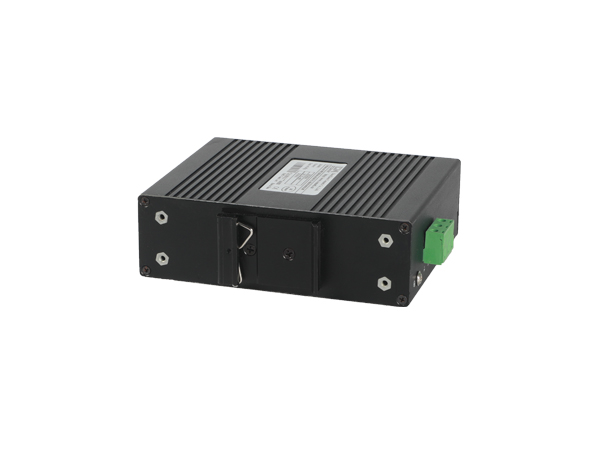

机械特性

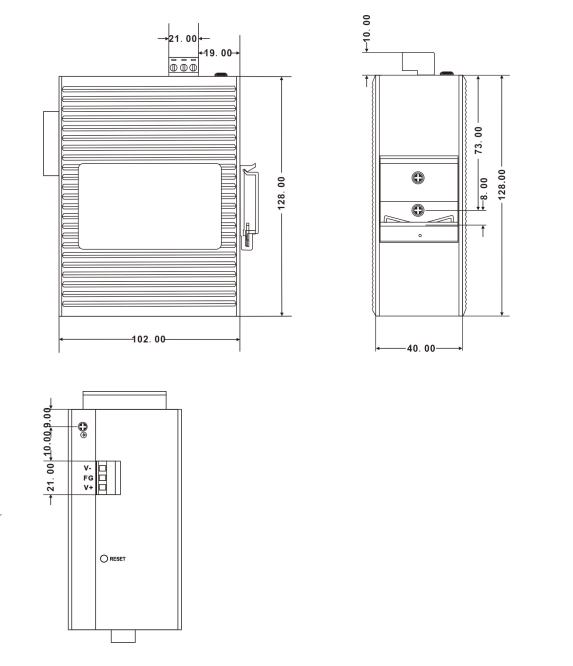

* 尺寸（W×H×D）：40mm×128mm×102mm；
* 净重：300克；
* 外壳：IP40等级保护，金属外壳；
* 安装：导轨式安装。
工作环境
* 工作温度：-40℃~85℃；
* 存储温度：-40℃~85℃；
* 相对湿度：5%~95%（无凝露）。
保修
* 保修期：5年。
符合标准
* IEC61000-4-2(ESD)：±8KV接触放电，±15KV空气放电
* IEC61000-4-3(RS)：10V/M(80-1000MHZ)
* IEC61000-4-4(EFT)：电源端：±4KV，以太网信号端和串口信号端：±2KV
* IEC61000-4-5(Surge)：电源端：±4KV CM/±1KV DM，以太网信号端：±4KV CM，串口信号端：±1KV CM
* IEC61000-4-6(射频传导)：3V（10KHZ-150KHZ），10V(150KHZ-80MHZ)
* IEC61000-4-16(共模传导)：30V COUNT 300V，1S
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准）
