- 4路RS-485串口服务器采用IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供LED状态指示，支持冗余宽电压12~48V DC电源输入，以增加通讯网络的可靠度，是深圳市讯记科技有限公司自主研发的串口服务器系列。提供4个10/100Base-T(X) RJ45电口，0~2个100Base-FX光口（默认SC接口，可选FC、ST）和4路RS-485串口，可以把分散的串行设备、主机等通过网络简易、方便的集中管理，通信速率支持110~115200bps可选。内置ModbusTCP和ModbusRTU协议，用户可轻松实现Modbus以太网设备与Modbus串口设备的连接。基于工业安装需求，提供35mm导轨或壁挂式这两种安装模式。本产品采用业内优良的网络方案，-40~85℃工作温度范围，能够满足各种工业的要求，提供便捷的串口通讯解决方案。
* 符合IEEE802.3/802.3u标准，存储转发交换方式；
* 提供4个10/100Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），支持端口自动翻转；
* 提供0~2个100Base-FX光口，默认SC接口，可选FC、ST，可传输120公里；
* 提供4路RS-485串口，提供TCP Server、TCP Client、UDP和Modbus TCP(RTU)四种串口传输模式，110~115200bps线速无阻塞通信；
* 支持4串口隔离功能，隔离电压500V AC；
* 符合TCP、IP、UDP、ModbusTCP、ModbusRTU、ARP、ICMP、HTTP和TFTP Client协议；
* 支持RTU Master模式，该模式下支持16个Tcp master连接；
* 支持Web管理方式；
* 支持串口设置，可通过网络连接两个串口设备进行串口数据传输；
* 支持过网关，跨路由通信；
* 低功耗设计；
* 采用IP40外壳及工业级EMC设计；
* 支持冗余宽电压12~48V DC电源输入；
* -40~85℃工作温度范围。

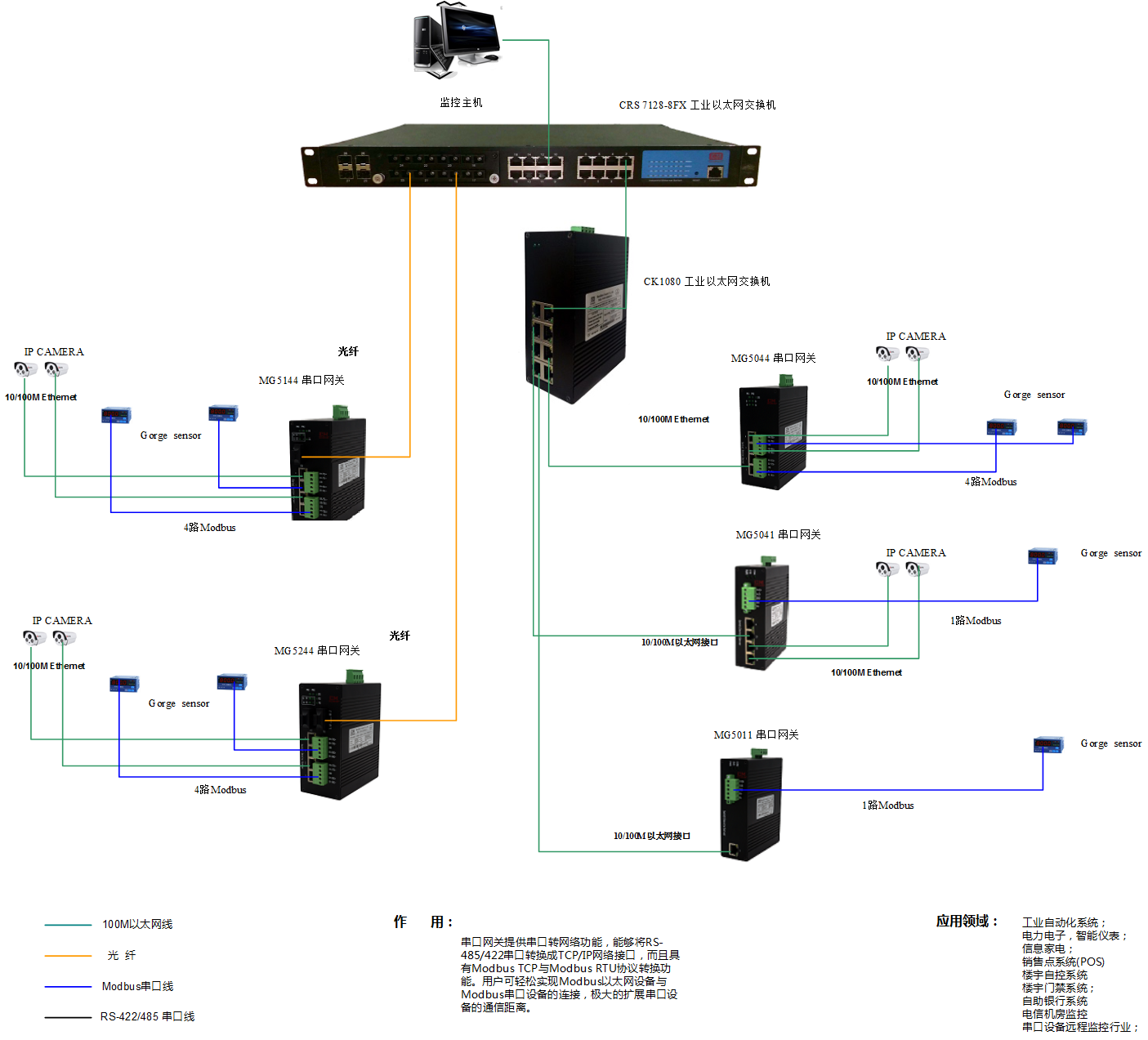

典型案例
- 技术
* 标准：IEEE802.3、IEEE802.3u
接口
* RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，支持端口自动翻转；
* 百兆光口：100Base-FX百兆全双工，默认SC接口，可选FC、ST，可传输120公里；单纤波长：A型机发送波长为单模1310nm，接收波长为1550nm，B型机发送波长为单模1550nm，接收波长为1310nm；
* 串口：RS-485支持A、B半双工工作模式，通信速率支持110~115200bps可选，隔离电压500V AC。内置ModbusTCP和ModbusRTU协议，支持Modbus Slave模式，Slave模式下支持4个Tcp master连接；通信速率支持300~115200bps可选。
交换属性
* 十兆转发速度：14881pps；
* 百兆转发速度：148810pps；
* 传输方式：存储转发；
* 系统交换带宽：1.2Gbps；
* 缓存大小：1Mbits；
* MAC地址表：1K。
串口属性
* 标准：RS-485；
* RS-485信号：D+、D-、GND；
* 校验位：None、Even、Odd；
* 数据位：5bit、6bit、7bit、8bit；
* 停止位：1bit、2bit；
* 波特率：110~115200bps；
* 方向控制：RS-485采用数据流向自动控制技术；
* 负载能力：RS-485端支持32点轮询环境（可定制128点）；
* 接口形式：RS-485端采用5位5.08mm间距接线端子；
* 接口保护：4000V浪涌保护。
指示灯
* 电源指示灯：PWR；
* 系统运行指示灯：SYS；
* 光口指示灯：FX；
* 串口收数据状态指示灯：COM。
电源
* 冗余宽电压12~48V DC电源输入，典型工作电压12V/24V/48V，采用4芯7.62mm间距标准工业端子；
* 空载功率：3.12W 24VDC；
* 满载功率：3.84W 24VDC。
机械特性

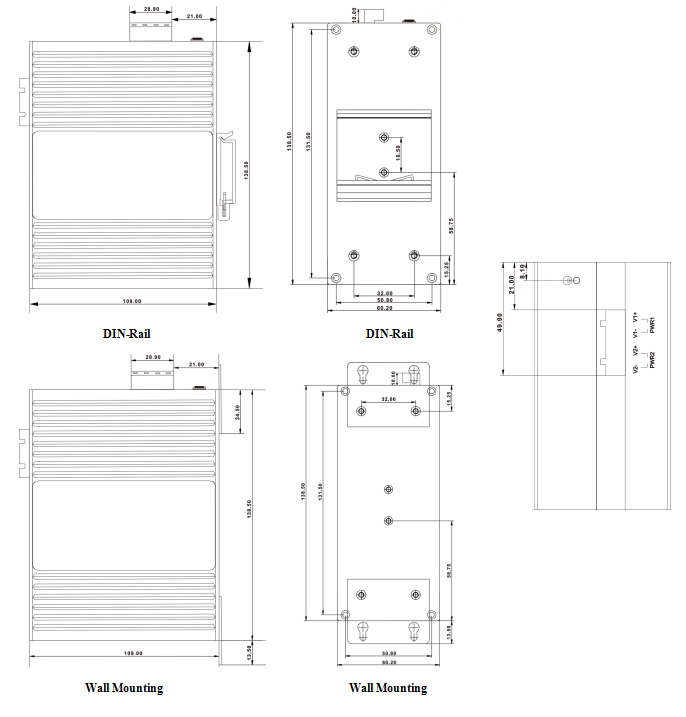

* 尺寸（W×H×D）：60.2mm×138.5mm×109mm；
* 净重：600克；
* 外壳：IP40等级保护，金属外壳；
* 安装：壁挂式或导轨式安装。
工作环境
* 工作温度：-40℃~85℃；
* 存储温度：-40℃~85℃；
* 相对湿度：5%~95%（无凝露）。
保修
* 保修期：5年。
符合标准
* IEC61000-4-2（ESD）：±8KV接触放电，±15KV空气放电
* IEC61000-4-3（RS）：10V/M（80-1000MHZ）
* IEC61000-4-4（EFT）：电源端：±4KV，以太网信号端和串口信号端：±2KV
* IEC61000-4-5（Surge）：电源端：±4KV CM/±2KV DM，以太网信号端：±4KV CM，串口信号端：±4KV CM
* IEC61000-4-6（射频传导）：3V（10KHZ-150KHZ），10V（150KHZ-80MHZ）
* IEC61000-4-16（共模传导）：30V COUNT 300V，1S
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准）
