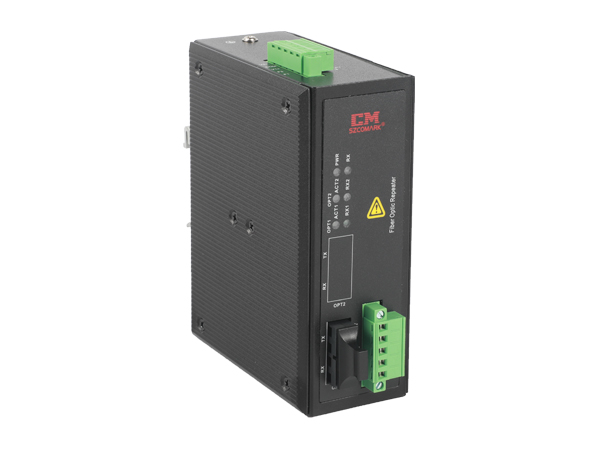

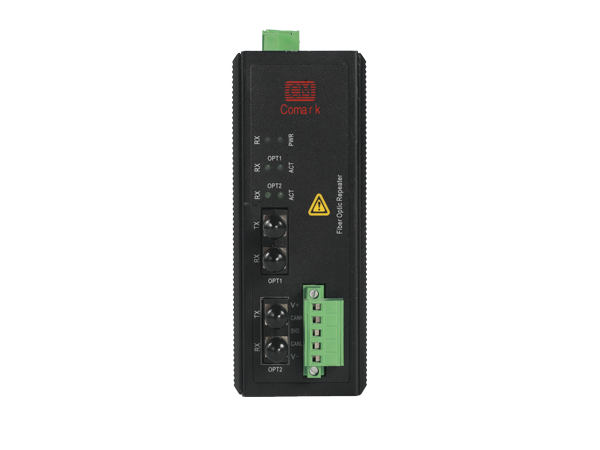

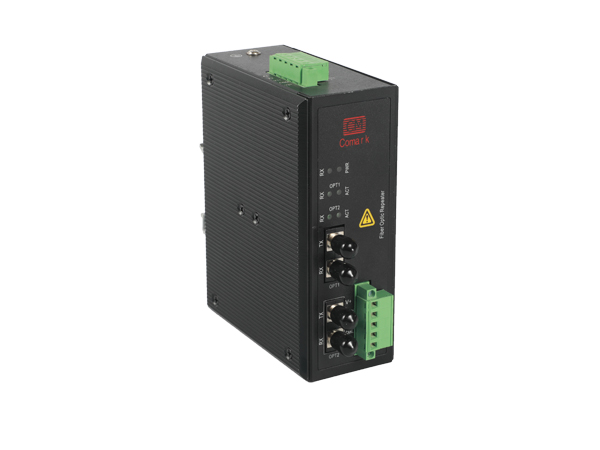

- CAN/DeviceNet/CANOpen总线光纤转换器具有传输距离远、接口丰富、组网灵活、性能稳定、抗电磁干扰等特点，适用于电力系统、交通、能源监控等工业控制领域。符合基于CAN2.0 A/B协议的CAN、DeviceNet、CANOpen标准总线。本产品提供1个总线电接口和1~2个光纤接口，可根据项目实际需求灵活配置接口。支持18~36V DC宽电源输入（可定制9~18V DC电源型号），具备继电器告警输出、电源冗余等优点。本产品同时采用无风扇、低功耗、工业级设计，-40~75℃工作温度范围，能够满足各种工业的要求，提供便捷的光纤通讯解决方案。
- 总线数据接口
* 1~2个5Pin端子接口，符合CiA和ODVA组织建议
* 符合CAN BUS/DeviceNet/CANOpen总线标准
* 通信速率：DeviceNet/CANOpen全部速率自适应，可达500Kbps
* 具备4000V的防雷击保护功能
* 终端电阻：本机内置120欧姆终端电阻，可在对应端口处使能或禁用终端电阻（默认为终端电阻无效）
光纤接口
* 光纤波长：多模850nm、1310nm，单模1310nm、1550nm
* 传输光纤：多模50/125um、62.5/125um、100/140um，单模8.3/125um、9/125um、10/125um
* 传输距离：多模2km，单模20km，远距离可选
* 光纤接口类型：SC、FC、 ST可选，标配SC光接口
* 单纤波长：A型机输出波长为单模1310nm，输入波长为1550nm；B型机输出波长为单模1550nm，输入波长为1310nm
电源
* 隔离冗余18~36V DC电源（可定制9~18V DC电源型号），典型工业标准电压DC24V，功耗不超过4W，隔离电压1500V，具有反接保护功能，采用5芯5.08mm工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）
继电器
* 继电器告警输出：光纤链路故障和总线数据接口故障告警输出
* 触点容量：1 A 24V DC，工业端子接口
机械特性
* 尺寸（长×宽×高）：136mm×104.8mm×52.8mm
* 净重：800g
* 外壳：IP40防护等级，波浪纹铝制加强机壳
* 安装：35mm导轨安装
工作环境
* 工作温度：-40℃~75℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修期
* 保修期：5年
符合标准
* IEC61000-4-2(ESD)：电源端：±4KV接触放电，±15KV空气放电；继电器：±6KV接触放电，±15KV空气放电；信号端：± 15KV空气放电
* IEC61000-4-4(EFT)：电源端：±500V，继电器：±500V
* IEC61000-4-5(Surge)：电源端：±1KV DM/±2KV CM，继电器：±1KV DM/±2KV CM
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准），IEC61850-3（变电站），IEEE1613（电力分站）
* EN50121-4（轨道交通）
包装说明
* CAN/DeviceNet/CANOpen总线光纤转换器一台（配工业接线端子，设备供电用）
* 说明书一份
* 保修卡一份
