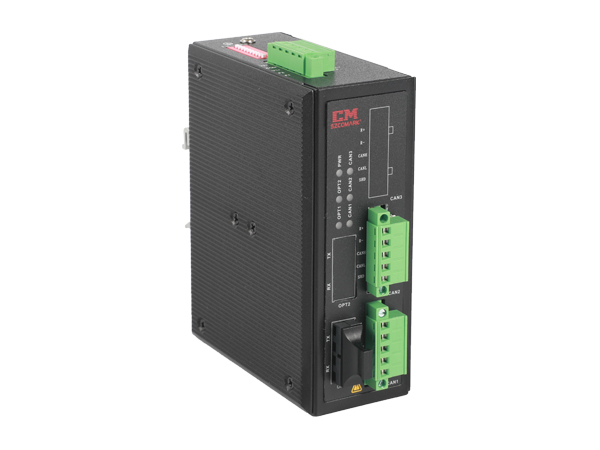

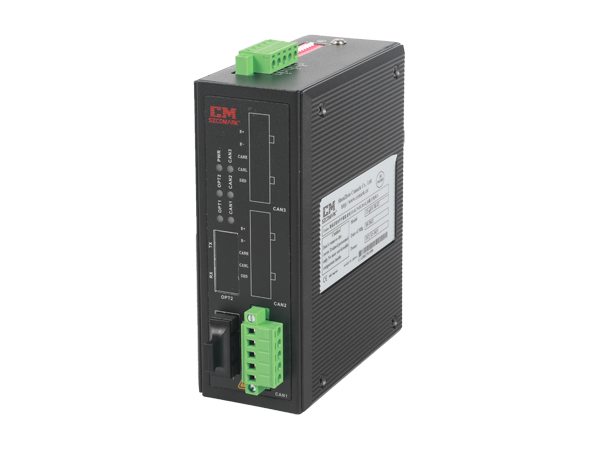

- CAN/DeviceNet/CANOpen总线光纤中继器具有传输距离远、接口丰富、组网灵活、性能稳定、抗电磁干扰等特点，适用于电力系统、交通、能源监控等工业控制领域。符合基于CAN2.0A/B协议的CAN、DeviceNet、CANOpen、SDS、NMEA2000、SAE J1939、SAE J2284等标准总线。其中，Ci-AF系列是实现基于标准CAN光纤中继器的通用产品，能兼容其它各类总线，速率由拨码开关设置，能支持32种常用速率；Ci-DF/OF系列是针对DeviceNet光纤中继器、CANOpen光纤中继器的专用产品，只支持标准要求的全部速率，速率由拨码开关设置或选择速率自适应。本系列产品提供1~2个独立总线电接口和1~2个光纤接口，可根据项目实际需求灵活配置接口。支持冗余双总线结构和光纤环网功能，支持点对点、星型、链型总线式、环网及混合型网络组网方式。支持隔离宽范围冗余电源输入（9~36V DC），电源隔离电压1500V。总线接口具有1000V隔离保护功能，支持继电器告警输出。本产品同时采用无风扇、低功耗、工业级设计，-40~75℃工作温度范围，能够满足各种工业的要求，提供便捷的光纤通讯解决方案。
性能特点
* 支持逻辑独立双CAN总线，包括CAN2.0 A和CAN2.0B，32种预定通信速率
* DeviceNet光纤中继器、CANOpen总线支持拨码设置标准速率或选择速率自适应
* 1~2路CAN隔离电口，隔离电压1000V
* CAN电口内置120欧姆终端电阻，可以按照需要选择是否有效，提供4000V防雷保护功能
* 提供1~2路155Mbps光纤接口， 支持Ci-ring环网协议解环时间＜20ms
* 提供5个双色LED状态指示灯，光纤链路故障和总线数据接口故障继电器输出告警
* 隔离冗余9~36V DC电源，隔离电压1500V，支持极性反接保护功能
* IP40防护等级，波浪纹铝制加强机壳，采用标准工业35mm导轨安装方式
* 工作温度范围：-40~75℃，满足各种工业现场要求
总线数据接口
* 1~2个5Pin端子接口，符合CiA和ODVA组织建议
* 符合CAN BUS/DeviceNet/CANOpen总线标准
* 通信速率：DeviceNet/CANOpen全部速率等级，可达1Mbps
* 具备4000V的防雷击保护功能
* 终端电阻：本机内置120欧姆终端电阻，可在对应端口处使能或禁用终端电阻（默认为终端电阻无效）
光纤接口
* 光纤波长：多模850nm、1310nm，单模1310nm、1550nm
* 传输光纤：多模50/125um、62.5/125um、100/140um，单模8.3/125um、9/125um、10/125um
* 传输距离：多模2km，单模20km，远距离可选
* 光纤接口类型：SC、FC、 ST可选，标配SC光接口
* 信号延时（光口）：≤2.3us/节点
* 单纤波长：A型机输出波长为单模1310nm，输入波长为1550nm；B型机输出波长为单模1550nm，输入波长为1310nm
电源
* 隔离冗余9~36V DC电源，典型工业标准电压DC 24V，功耗不超过4W，隔离电压1500V，具有反接保护功能，采用5芯5.08mm工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）
继电器
* 继电器告警输出：光纤链路故障和总线数据接口故障告警输出
* 触点容量：1 A 24V DC，工业端子接口
机械特性
* 尺寸（长×宽×高）：136mm×104.8mm×52.8mm
* 净重：800g
* 外壳：IP40防护等级，波浪纹铝制加强机壳
* 安装：35mm导轨安装
工作环境
* 工作温度：-40℃~75℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修期
* 保修期：5年
符合标准
* IEC61000-4-2(ESD)：电源端：±4KV接触放电，±15KV空气放电；继电器：±6KV接触放电，±15KV空气放电；信号端：±15KV空气放电
* IEC61000-4-4(EFT)：电源端：±4KV，继电器：±4KV
* IEC61000-4-5(Surge)：电源端：±1KV DM/±2KV CM，继电器：±1KV DM/±2KV CM
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准），IEC61850-3（变电站），IEEE1613（电力分站）
* EN50121-4（轨道交通）
包装说明
* CAN/DeviceNet/CANOpen总线光纤中继器一台（配工业接线端子，设备供电用）
* 说明书一份
* 保修卡一份
