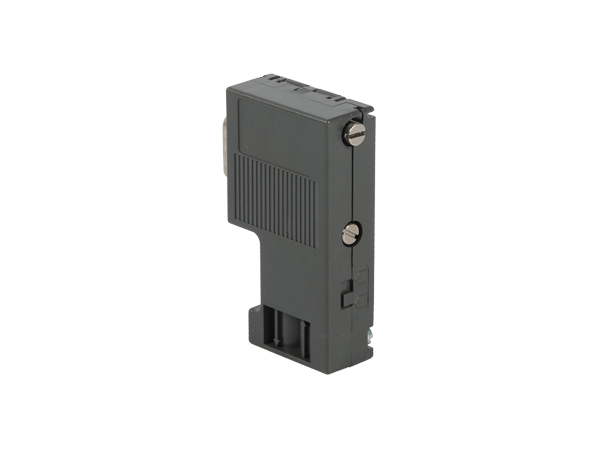

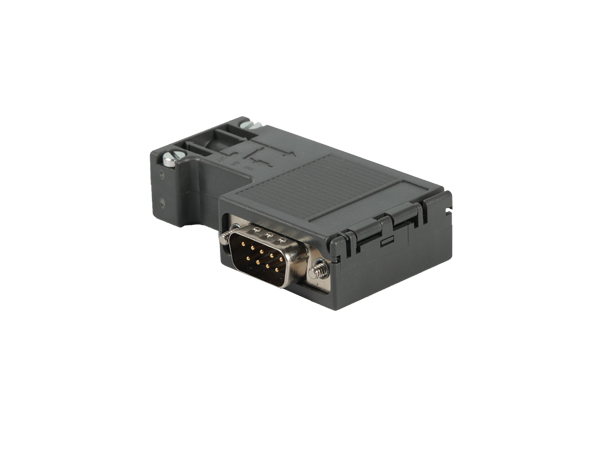

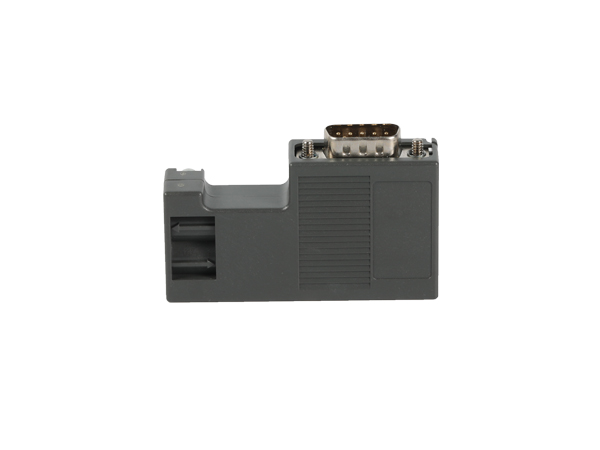

- 总线连接器连接Profibus站与Profibus电缆之间进行信号传输,带有内置的终端电阻。连接器的设计充分考虑到了水平电缆进线,缓解拉紧的问题,内置接地金属片有效的抗EMC干扰。使用方便,直接将总线连接器插入Profibus 主/从站的接口,总线电缆用螺丝钉固定接入即可。
性能测试:
序号
|
名称
|
规格参数
|
1
|
出线
|
90°角出线和35°角出线
|
2
|
终端电阻
|
内置集成电阻,刀式开关在连接后控制接入
|
3
|
传输速率
|
9.6K~12Mbaud
|
4
|
Profibus站点
|
9路SUB-D接头
|
5
|
Profibus总线
|
截面积达到1.0毫米
|
6
|
电源
|
4.75伏到5.25伏直流电压
|
7
|
功率消耗
|
最大值12.5mA
|
8
|
运行时环境温度
|
0℃~60℃
|
9
|
运输/储存温度
|
-25℃~80℃
|
10
|
湿度
|
75%,环境温度25℃时
|
11
|
外形尺寸
|
64x40x16mm
|
12
|
重量
|
约40克
|
本公司生产销售各种PLC编程电缆(如:西门子,欧姆龙,三菱,松下,富士,GE,AB,施耐德。台湾台达、永宏HITECH,WEINVIEW,EVIEW)代理经销价、大批量价,请直接至电我司。
