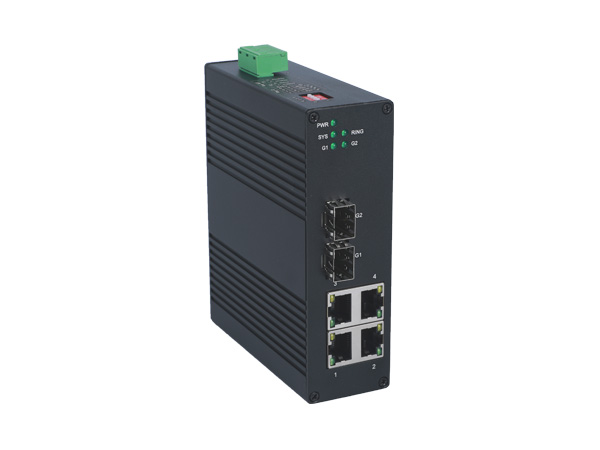

- 千兆轻环网交换机采用IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供LED状态指示，支持宽电压12~48V DC电源输入，以增加通讯网络的可靠度，是深圳市讯记科技有限公司自主研发的二层以太网交换机。提供2~4个10/100/1000Base-T(X) RJ45电口和2个1000Base-SFP光口，可以根据业务口需求灵活的进行光电组合。系列产品支持CK-ring用于以太网冗余，环网自愈时间小于20ms；基于工业安装需求，提供35mm导轨或壁挂式这两种安装模式。本产品采用业内优良的网络方案，-40~85℃工作温度范围，能够满足各种工业的要求，提供便捷的以太网通讯解决方案。
* 符合IEEE802.3/802.3u标准，存储转发交换方式

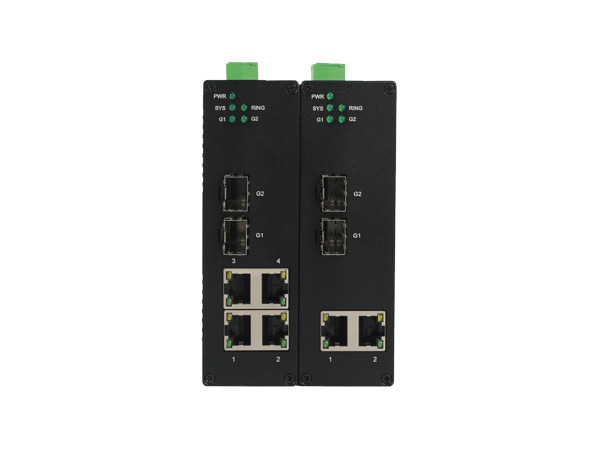

* 提供2~4个10/100/1000Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M/100M）和双工模式（半双工/全双工），支持端口自动翻转
* 提供2个1000Base-SFP光口，可适配1000M SFP光模块;
* 采用IP40外壳及工业级EMC设计
* 支持宽电压12~48V DC电源输入
* -40~85℃工作温度范围
- 技术
* 标准：IEEE802.3、IEEE802.3u
接口
* RJ45电口：10/100/1000Base-T（X）速率自侦测、全/半双工模式，支持端口自动翻转
* 千兆光口：1000Base-SFP，（选配1000Base或1000Base-T模块）
交换属性
* 十兆转发速度：14881pps
* 百兆转发速度：148810pps
* 千兆转发速度：1488096pps
* 传输方式：存储转发
* 系统交换带宽：12Gbps
* 缓存大小：2Mbits
* MAC地址表：8K
电源
* 宽电压12~48V DC电源输入，典型工作电压12V/24V/48V，采用3芯7.62mm间距标准工业端子
* 空载功率：2光4电3.84W(24VDC)
* 满载功率：2光4电7.2W(24VDC)
机械特性

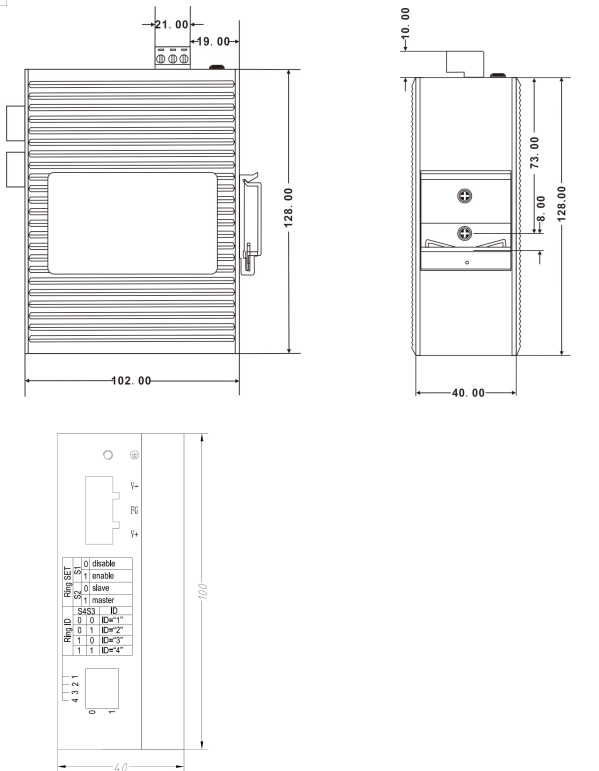

* 尺寸（W×H×D）：40mm×128mm×100mm
* 净重：600克
* 外壳：IP40等级保护，金属外壳
* 安装：壁挂式或导轨式安装
工作环境
* 工作温度：-40℃~85℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修
* 保修期：5年
符合标准
* IEC61000-4-2（ESD）：±8KV接触放电，±8KV空气放电
* IEC61000-4-3（RS）：10V/M（80-1000MHZ）
* IEC61000-4-4（EFT）：电源端：±4KV，信号端：±2KV
* IEC61000-4-5（Surge）：电源端：±0.5KV ，信号端：±2KV
* IEC61000-4-6（射频传导）：3V（10KHZ-150KHZ），10V（150KHZ-80MHZ）
* IEC61000-4-16（共模传导）：30V COUNT 300V，1S
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准）
- 新产品POE交换机行业应用：智慧城市、智慧交通、智慧安防
轻环网交换机行业应用：汽车机械制造、能源垃圾处理、铁路公路、印刷、变电站燃油、隧道
