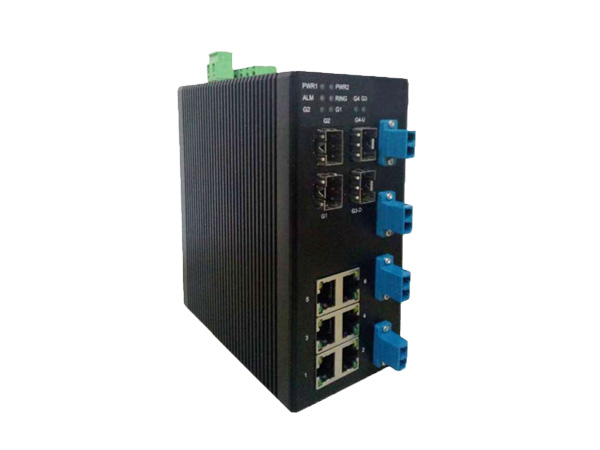

- 10口千兆网管型工业以太网交换机采用IP40防护外壳，工业级EMC设计，支持宽范围冗余电源输入（12~48V DC）以增加通讯网络的可靠性。提供管理功能，可通过Web浏览器、CLI和SNMP进行管理。支持2~6个10/100/1000BASE-T(X) RJ45电口和0~4个1000BASE SFP接口，光口支持Bypass旁路功能，可以根据业务口需求灵活的进行光电组合。基于工业安装需求，提供35mm导轨或壁挂式两种安装方式。本产品同时采用无风扇、低功耗、工业级设计，-40~85℃工作温度范围，能够满足各种工业的要求，提供便捷的以太网通讯解决方案。
传统交换特性
* 支持IEEE802.3/802.3u/802.3ab/802.3x标准，存储转发交换方式
* 支持可选2~6个10/100/1000BASE-T(X) RJ45电口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M/1000M）和双工模式（半双工/全双工），支持端口自动翻转
* 支持0~4个1000 BASE SFP接口，可适配1000M SFP光模块(支持单模和多模)和1000M SFP电口模块(支持双绞线传输)
* 光口支持Bypass旁路功能，支持切换时间100ms内；
* 支持广播风暴抑制功能
* 采用高强度IP40外壳及工业级EMC设计
* 支持冗余宽电压12~48V DC电源输入，满载功耗小于15W
* -40~85℃工作温度范围
工业冗余以太网联网
* 支持Web、CLI和SNMP三种管理方式，CLI支持Telnet和CONSOLE登录
* 支持存储转发机制
* 支持端口常用特性设置，如端口使能、自适应或流控等
* 支持端口镜像，用于在线调试、监控网络数据状态
* 支持端口带宽限制功能，优化带宽利用
* 支持端口聚合功能，用于扩展网络带宽
* 支持端口优先级QoS设置
* 支持端口MAC地址学习和数据统计功能
* 支持802.1Q VLAN设置，有效控制广播域
* 支持单播/多播MAC地址管理
* 支持静态IGMP多播过滤，用于过滤工业以太网协议中的多播流量
* 支持GMRP工业组播注册协议，用于变电站的应用
* 支持SNMP V1/V2C/V3使不同层次的网络管理均具有稳定性
* 支持RSTP，避免报文在环路网络中的增生和无限循环
* 支持即插即用的冗余自愈以太环网技术（全负载下故障恢复时间＜20ms），支持环网单环、相切和相交三种环网模式
* 支持ERPS，工业级的以太网环网保护技术，满足工业快速收敛可靠性的应用要求
* 支持继电器告警输出
* 支持全局网络系统管理
- 接口
* RJ45电口：10/100/1000BASE-T(X)速率自适应、全/半双工模式，支持端口自动翻转
* SFP接口：1000BASE SFP光口，可适配1000M SFP光模块(支持单模和多模)和1000M SFP电口模块(支持双绞线传输)
* BAPSS接口：LC接口
* 控制台：RS-232（RJ45连接头）
* 告警输出：1个继电器输出，电流负载能力DC24V/1 A
* 电源输入：两路电源输入，采用4芯可拔插的7.62mm间距标准工业端子
交换属性
* 十兆转发速度：14881pps
* 百兆转发速度：148810pps
* 千兆转发速度：1488095pps
* 传输方式：存储转发
* 系统交换带宽：20Gbps
* 缓存大小：2Mbits
* MAC地址表：8K
电源
* 支持冗余电源输入，典型工作电压12V/24V/48V
* 满载功耗小于15W
* 内置过流保护
继电器
* 继电器告警输出：端口故障、电源故障和环网故障的告警输出
* 触点容量：1 A 24VDC，工业端子接口
机械特性

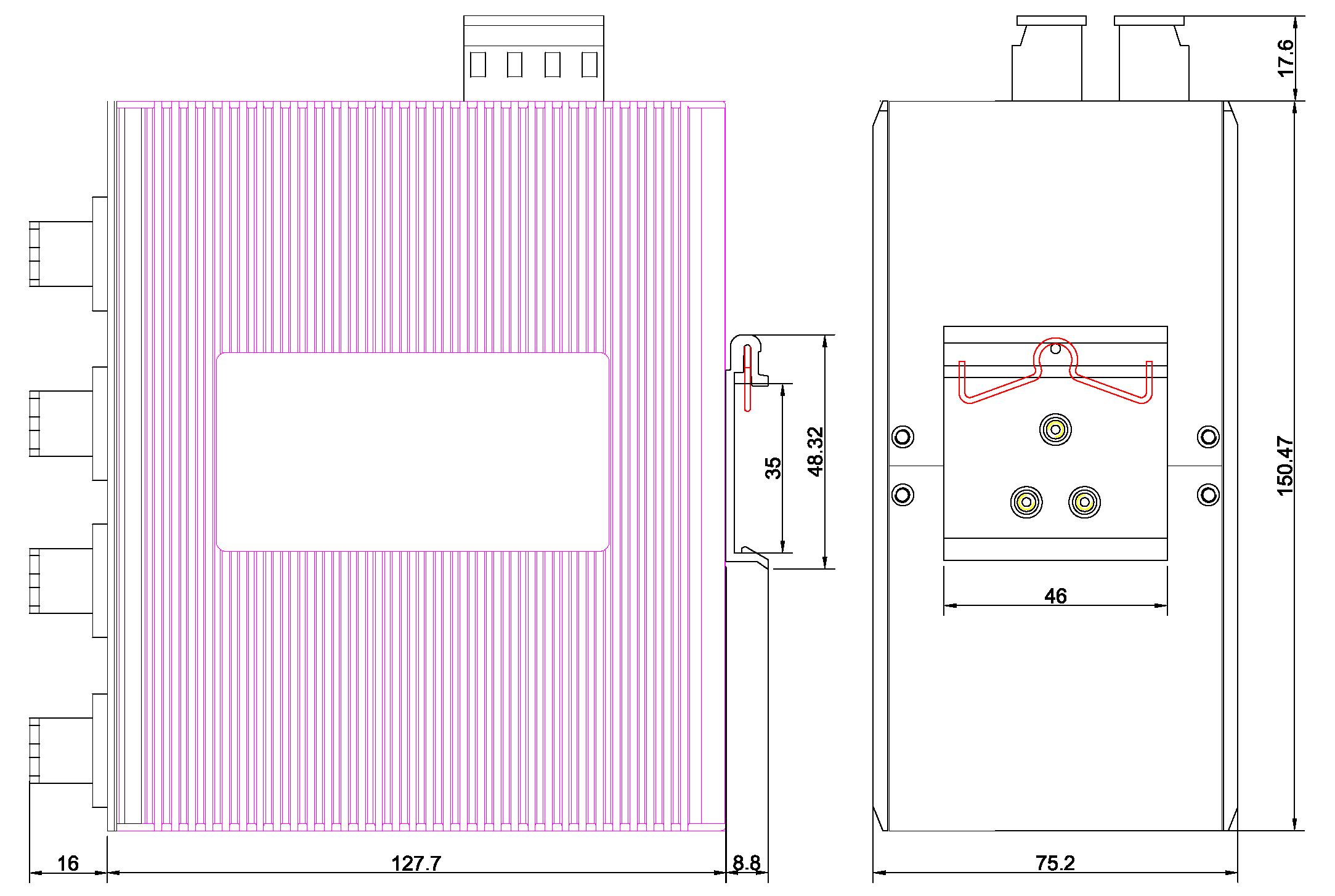

* 尺寸（长×宽×高）：170mm×77mm×145mm
* 净重：980克
* 外壳：IP40等级保护，金属外壳
* 安装：壁挂式或卡轨式安装
工作环境
* 工作温度：-40℃~85℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修
* 5年
