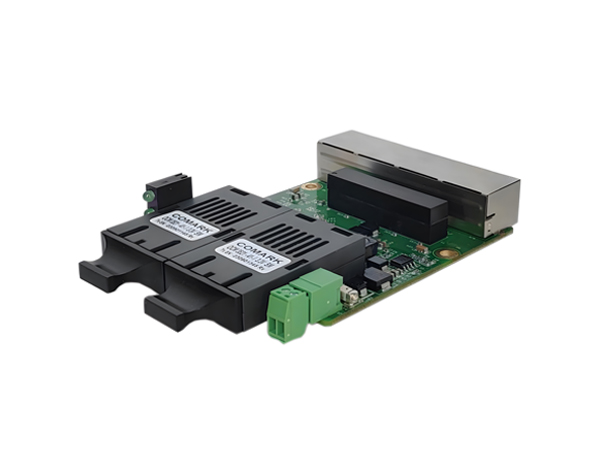

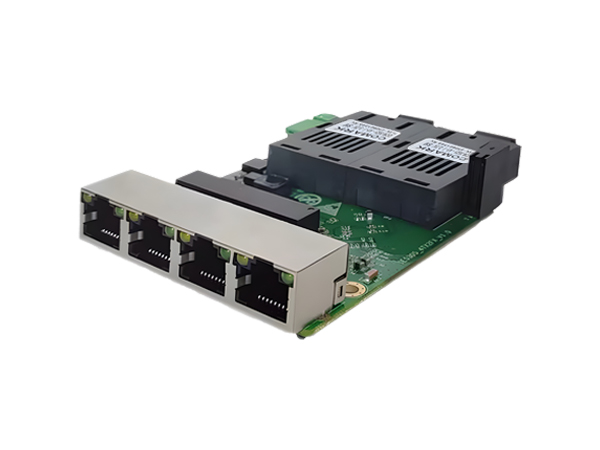

- 6口百兆工业矿用交换机整体尺寸93mm*66mm*19mm迷你设计，支持电压12~24V DC电源输入。提供2~4个10/100Base-T(X) RJ45电口和0~2个100Base-FX光口（可选FC、ST）。本产品采用业内优良的网络芯片方案，工业器件，-40~85℃工作温度范围，能够满足各种工业要求，适应各种复杂恶劣的工业环境，提供便捷的以太网通讯解决方案。
* 符合IEEE802.3/802.3u标准，存储转发交换方式
* 提供2~4个10/100Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），支持端口自动翻转
* 提供0~2个100Base-FX光口，默认SC接口，可选FC、ST，可传输120公里
* 支持电压12~24V DC电源输入
* -40~85℃工作温度范围
- 技术
* 标准：IEEE802.3、IEEE802.3u
接口
* RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，支持端口自动翻转
* 百兆光口：100Base-FX百兆全双工，默认SC接口，可选FC、ST，可传输120公里
交换属性
* 十兆转发速度：14881pps
* 百兆转发速度：148810pps
* 传输方式：存储转发
* 系统交换带宽：1.2Gbps
* 缓存大小：448Kbits
* MAC地址表：1K
电源
* 12~24V DC电源输入，典型工作电压12V/24V，采用3芯7.62mm间距标准工业端子
* 空载功率：2.16W 24VDC
* 满载功率：2.88W 24VDC
机械特性

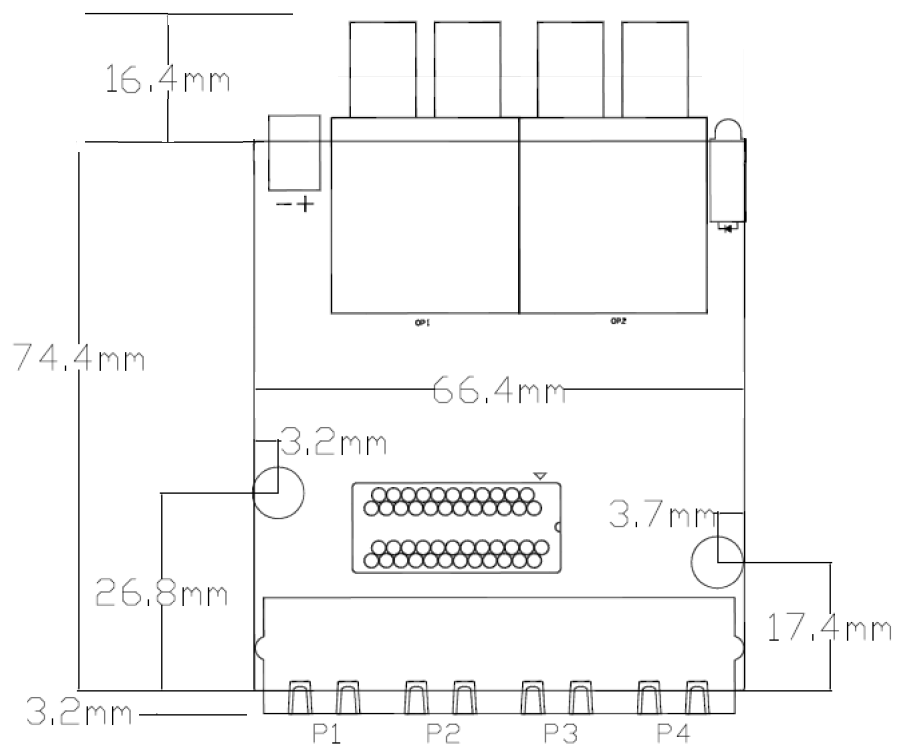

* 尺寸（W×H×D）：93mm*66mm*19mm
* 净重：100克
工作环境
* 工作温度：-40℃~85℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修
* 保修期：5年
符合标准
* IEC61000-4-2(ESD)：±6KV接触放电，±15KV空气放电
* IEC61000-4-3(RS)：10V/M(80-1000MHZ)
* IEC61000-4-4(EFT)：电源端：±4KV，信号端：±2KV
* IEC61000-4-5(Surge)：电源端：±4KV CM/±1KV DM，信号端：±4KV
* IEC61000-4-6(射频传导)：3V（10KHZ-150KHZ），10V(150KHZ-80MHZ)
* IEC61000-4-16(共模传导)：30V COUNT 300V，1S
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准）
