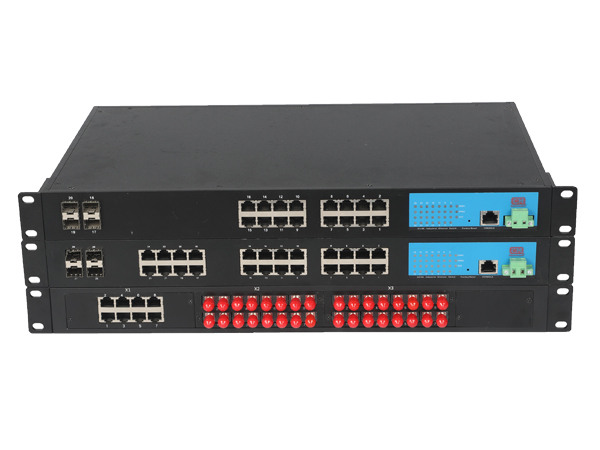

- 28口全千兆三层路由网管型工业以太网交换机采用高强度IP40防护外壳，工业级EMC设计，包括CRS9228-8TX、CRS9228-8FX、CRS9228-8SFP三款，是深圳市讯记科技有限公司自主研发的三层路由以太网交换机。提供管理功能，可通过CLI进行管理。产品提供16个固定10/100/1000M自适应以太网端口、4个固定1000M SFP接口（选配1000Base- 或1000Base-T模块）和可选8个1000Base- 光口（默认SC接口，可选FC、ST）或8个1000M SFP接口（选配1000Base- 或1000Base-T模块）或或8个10/100/1000M自适应以太网端口。基于工业安装需求，提供1U标准机架式安装方式。本产品同时采用无风扇、低功耗、工业级设计，-40~85℃工作温度范围，能够满足各种工业的要求，提供便捷的以太网通讯解决方案。
传统交换特性
* 符合IEEE802.3/802.3u/802.3ab/802.3z标准，存储转发交换方式
* 提供16个固定10/100/1000M自适应以太网端口，支持端口自动翻转
* 提供4个固定1000M SFP接口（选配1000Base或1000Base-T模块）
* 提供可选8个1000Base光口（默认SC接口，可选FC、ST）或8个1000M SFP接口（选配1000Base或1000Base-T模块）或8个10/100/1000M自适应以太网端口
* 采用IP40外壳及工业级EMC设计
* 支持冗余宽电压100~240V AC电源输入（220V DC和48V DC可选）
* -40~75℃工作温度范围
工业冗余以太网联网
* 支持CLI管理方式
* 支持存储转发机制
* 支持静态路由功能
* 支持RIP动态路由功能
* 支持OSPF动态路由功能
* 支持端口MAC地址学习
* 支持VLAN配置；
* 支持基于VLAN的IP地址配置；
* 支持按钮复位和工厂默认配置；
* 支持软件升级
- 技术
* 标准：IEEE802.3、IEEE802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE802.3x、IEEE802.1Q、IEEE802.1p 、IEEE802.1d、IEEE802.1w
接口
* RJ45电口：10/100/1000Base-T速率自适应、全/半双工模式，支持端口自动翻转
* SFP接口：1000Base- 或SFP Copper 1000Base-T（支持双绞线传输）
* 光口：1000Base- 千兆全双工，默认SC接口，可选FC、ST，可传输120公里
* Console口：RS-232（RJ45连接头）调试串口
交换属性
* 十兆转发速度：14881pps
* 百兆转发速度：148810pps
* 千兆转发速度：1488096pps
* 传输方式：存储转发
* 系统交换带宽：56Gbps
* 缓存大小：1.5Mbits
* MAC地址表：16K
电源
* 交流电源：冗余宽电压100~240V AC(50~60Hz 1.2A)电源输入，采用三线单相电源线
* 直流电源：冗余宽电压220V DC（48V DC可选）电源输入，采用2芯7.62mm间距标准工业端子，电源支持防反接和无极性
继电器
* 继电器告警输出：端口故障、电源故障和环网故障的告警输出
* 触点容量：1A 24VDC
机械特性

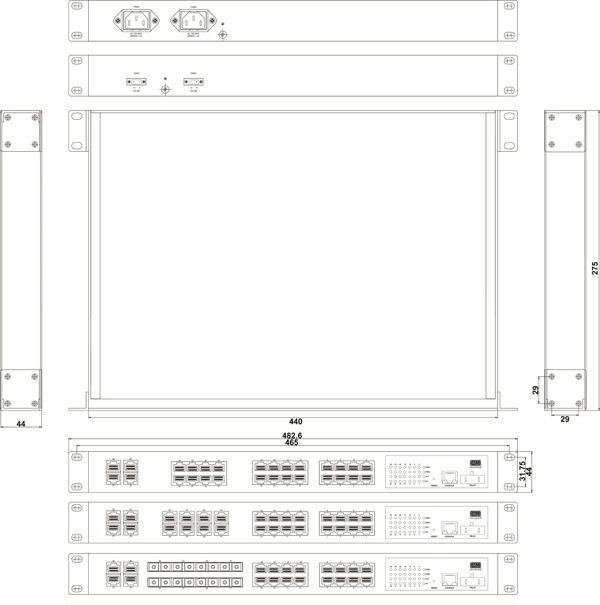

* 尺寸（W×H×D）：482.6mm×44mm×275mm
* 净重：3.15kg
* 外壳：IP40等级保护，金属外壳
* 安装：1U标准机架
工作环境
* 工作温度：-40℃~85℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修
* 保修期：5年
符合标准
* IEC61000-4-2（ESD）：±6KV接触放电，±15KV空气放电
* IEC61000-4-3（RS）：10V/M（80-1000MHZ）
* IEC61000-4-4（EFT）：电源端：±4KV，信号端：±2KV
* IEC61000-4-5（Surge）：电源端：±4KV CM/±2KV DM，信号端：±4KV
* IEC61000-4-6（射频传导）：3V（10KHZ-150KHZ），10V（150KHZ-80MHZ）
* IEC61000-4-16（共模传导）：30V(cont.),300V(1s)
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准），IEC61750-3（变电站），IEEE1613（电力分站）
* EN50121-4（轨道交通）
