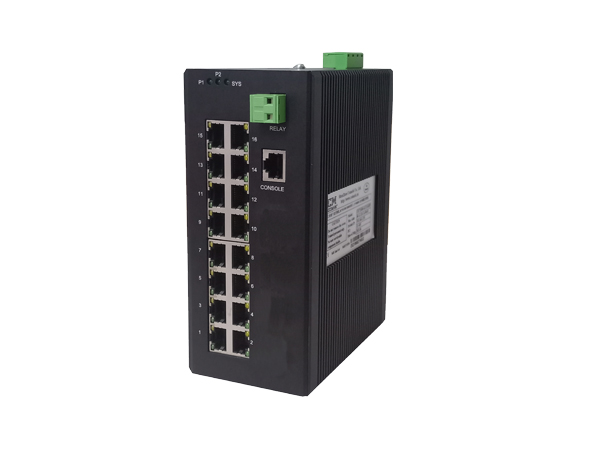

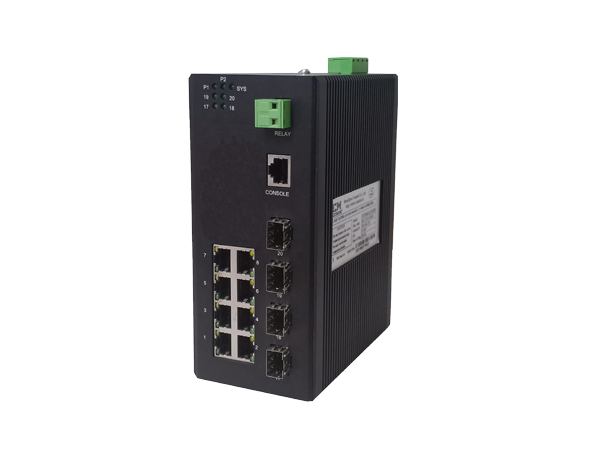

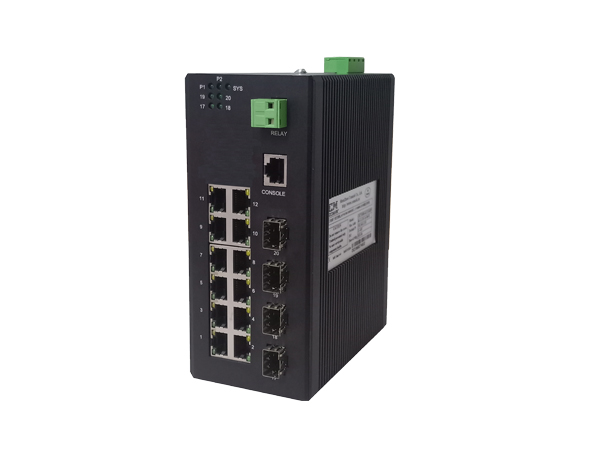

- 20口全千兆网管型工业以太网交换机采用高强度IP40防护外壳，工业级EMC设计，包括CK7220M-16GTX、CK7220M-8GTX4SFP、CK7220M-12GTX4SFP、CK7220M-16GTX4SFP共4种机型。是深圳市讯记科技有限公司自主研发的二层以太网交换机。提供强大的管理功能，可通过Web浏览器、CLI和SNMP进行管理。产品提供16个固定10/100/1000M自适应以太网端口、4个固定1000M SFP接口（选配1000Base或1000Base-T模块）（光电数量可选择8/12/16；光口数量可选择0/4）。基于工业安装需求，提供标准导轨式安装方式。本产品同时采用无风扇、低功耗、工业级设计，-40~85℃工作温度范围，能够满足各种工业的要求，提供便捷的以太网通讯解决方案。
传统交换特性
* 符合IEEE802.3/802.3u/802.3ab/802.3z标准，存储转发交换方式
* 提供16个固定10/100/1000M自适应以太网端口，支持端口自动翻转
* 提供4个固定1000M SFP接口（选配1000Base或1000Base-T模块）
* 采用高强度IP40外壳及工业级EMC设计
* 支持冗余宽电压12~48V DC电源输入（标准电压24V DC）
* -40~85℃工作温度范围
工业冗余以太网联网
* 支持Web、CLI和SNMP三种管理方式，CLI支持Telnet和CONSOLE登录
* 支持存储转发机制
* 支持端口常用特性设置，如端口使能、自适应或强制、流控等
* 支持端口镜像，用于在线调试、监控网络数据状态
* 支持端口带宽限制功能，优化带宽利用
* 支持端口聚合功能，用于扩展网络带宽，提高网络传输效率
* 支持端口优先级QoS设置，提高网络服务质量
* 支持端口MAC地址学习和数据统计功能
* 支持802.1Q VLAN设置，有效控制广播域
* 支持单播/多播MAC地址管理
- 技术
* 标准：IEEE802.3、IEEE802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE802.3x、IEEE802.1Q、IEEE802.1p 、IEEE802.1d、IEEE802.1w
接口
* RJ45电口：10/100/1000Base-T速率自适应、全/半双工模式，支持端口自动翻转
* SFP接口：1000Base或SFP Copper 1000Base-T（支持双绞线传输）
* Console口：RS-232（RJ45连接头）调试串口
交换属性
* 十兆转发速度：14881pps
* 百兆转发速度：148810pps
* 千兆转发速度：1488096pps
* 传输方式：存储转发
* 系统交换带宽：40Gbps
* 缓存大小：1.5Mbits
* MAC地址表：16K
电源
* 直流电源：冗余宽电压12-48V DC电源输入，采用2芯7.62mm间距标准工业端子，电源支持防反接和无极性
* 功耗：空载4光16电9.12W/24V；满载4光16电13.44W/24V
继电器
* 继电器告警输出：端口故障、电源故障和环网故障的告警输出
* 触点容量：1 A 24VDC
机械特性

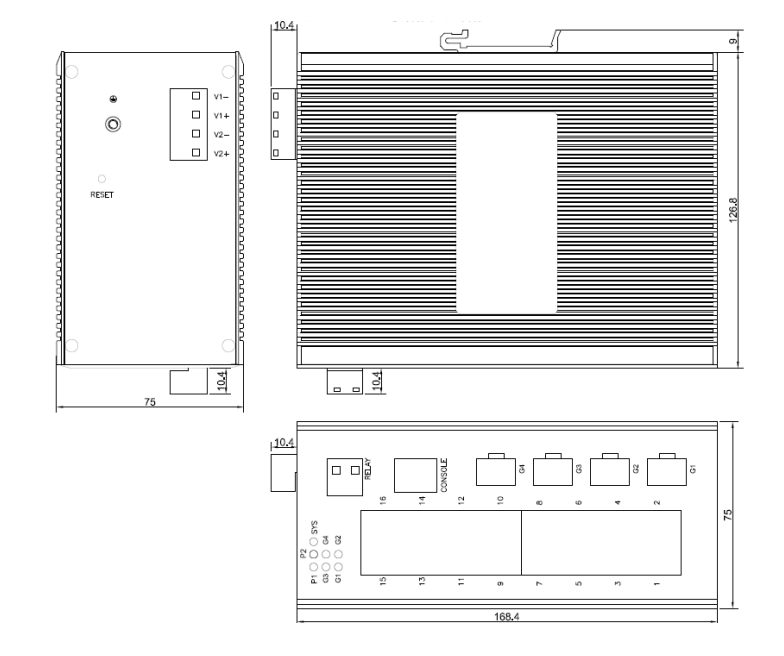

* 尺寸（W×H×D）：168.4mm×75.0mm×126.8mm
* 净重：1.2kg
* 外壳：IP40等级保护，金属外壳
* 安装：导轨式
工作环境
* 工作温度：-40℃~85℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修
* 保修期：5年
符合标准
* IEC61000-4-2（ESD）：±6KV接触放电，±8KV空气放电
* IEC61000-4-3（RS）：10V/M（80-1000MHZ）
* IEC61000-4-4（EFT）：电源端：±1KV，信号端：±4KV
* IEC61000-4-5（Surge）：电源端：±2KV CM/±1KV DM，信号端：±2KV
* IEC61000-4-6（射频传导）：3V（10KHZ-150KHZ），10V（150KHZ-80MHZ）
* IEC61000-4-16（共模传导）：30V(cont.),300V(1s)
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准），IEC61750-3（变电站），IEEE1613（电力分站）
* EN50121-4（轨道交通）
