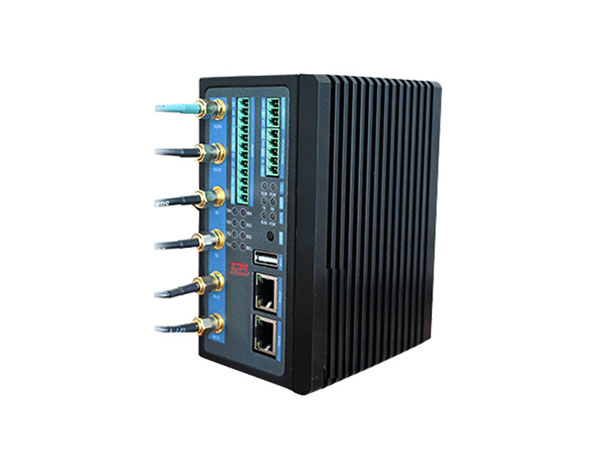

- 讯记科技研发、生产的GW510 工业级多功能网关基于 NXP 公司的 LS1012A 单处理器设计，主频最高 1GHz，ARM Cortex-A53 架构。支持 2 个 Gbit Ethernet，支持 PCIe、USB2.0、RS485 等功能接口，支持 Ubuntu 操作系统。
- 硬件参数
|
设备 |
描述 |
|
CPU |
NXP LS1012A，ARM Cortex-A53 单核 1.0GHz RAM 512MB DDR3L |
|
移动通信 |
4G 模块：支持全网通；移远 EM05-CE 模块 |
|
采用标准 |
SIM 卡槽，卡槽上方标有 SIM 标识 |
|
以太网络 |
2 路千兆网，标准 RJ-45 插座，10M/100/1000M 自适应; ESD3 级防护，EFT4 级防护 |
|
WiFi |
m.2 Type 2230 接口，即 E KEY 标准接口 默认外接 INTEL 3168NGW 模块 |
|
串口（包含RS-485） |
5 路 RS485,其中 1 路与 RS232 复用 |
|
UART1：在机内转换为 RS485/RS232（注：RS485/RS232 二选一） |
|
|
UART2： 在 机 内 转 换 为 RS485 |
|
|
UART3： 在 机 内 转 换 为 RS485 |
|
|
UART4： 在 机 内 转 换 为 RS485 |
|
|
UART5： 在 机 内 转 换 为 RS485 RS485/RS232 的收发状态可通过状态灯指示 |
|
|
1.5KVDC 隔离防护，ESD3 级防护，EFT4 级防护 |
|
|
USB |
1 个 USB 主口，采用标准 USB A 型插座，可用于烧写系统； ESD3 级防护 |
|
存储 |
1 个 TF 卡接口 |
|
实时时钟 |
采用专用 RTC 芯片 PCF8563 板载 CR2032 电池，掉电后可至少维持 1 年走时 |
|
复位按键 |
1 个，用于系统复位 |
|
电源电压 |
额定电压：12V DC 宽电压：9~36V DC |
|
尺寸 |
135*100*70mm |
|

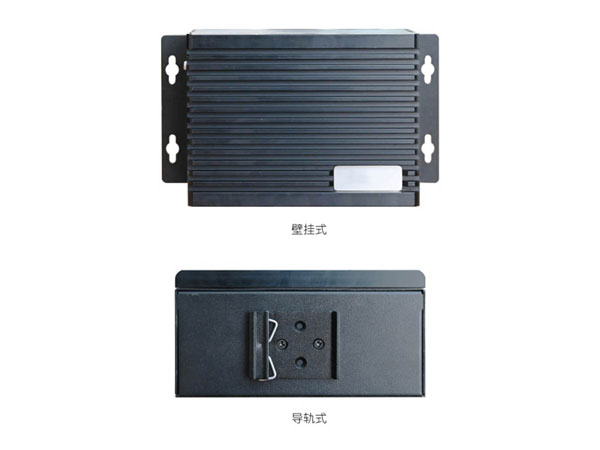

安装 |
卡扣安装和挂耳选配 |
|
工作环境 |
湿度：5％～95％，无凝露 工作温度：-40℃～80℃,存储温度：-40℃～125℃ |
软件参数
|
软件支持 |
详细描述 |
|
操作系统 |
Ubuntu-18.04.1 OpenWRT-21.02 |
|
文件系统 |
Ext4 |
|
GCC |
7.3.0 |
|
RS485/RS232 |
提供 RS485/RS232 的测试方法 |
|
网络协议 |
TCP/IP、UDP、DHCP、TFTP、FTP、Telnet、SSH、Web、HTTP、IPtables |
|
以太网 |
10M/100M/1000 自适应以太网； 支持静态/动态分配 IP 地址； 支持修改MAC 地址 |
|
WiFi |
支持 STA、AP 功能 |
|
移动网络 |
4G 移动网络： 移远 EM05-CN 模块； 支持移动、联通、电信 4G 上网功能。 |
|
RTC |
支持 NTP 自动校时 |

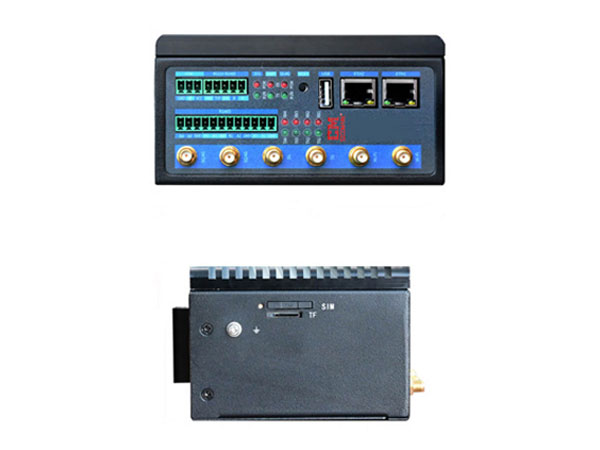

- 产品尺寸：135*100*70mm
