- 28口万兆POE网管型工业以太网交换机采用高强度IP40防护外壳,工业级EMC设计,是深圳市讯记科技有限公司自主研发的二层以太网交换机。提供强大的管理功能,可通过Web浏览器、命令行(CLI)和SNMP进行管理。产品提供16个10/100/1000M自适应以太网端口、8路千兆Combo(SFP插槽或RJ45)、4个万兆 SFP+接口,16个电口支持标准的POE功能,支持IEEE 802.3at/af 标准。基于工业安装需求,提供标准1U机架式安装方式。本产品同时采用无风扇、低功耗、工业级设计,-40~85℃工作温度范围,能够满足各种工业现场的要求,提供便捷的以太网通讯解决方案。
传统交换特性
*符合IEEE802.3/802.3u/802.3ab/802.3z标准,存储转发交换方式
*提供16个10/100/1000M自适应以太网端口,支持端口自动翻转(Auto MDI/MDIX)
*提供8路千兆Combo(SFP插槽或RJ45)
*提供4个万兆 SFP+接口, 支持光纤万兆以太网规范:10GBASE-KR/CR/LR/SR;
*16个电口支持标准的POE功能,支持IEEE 802.3at/af 标准,总功率不能超过 300W;
*采用高强度IP40外壳及工业级EMC设计
*支持冗余宽电压90~264V AC电源输入
*支持冗余宽电压128~370V DC电源输入
*-40~85℃工作温度范围
高级工业冗余以太网联网特性
*支持Web、CLI和SNMP三种管理方式,CLI支持Telnet和CONSOLE登录
*支持存储转发机制
*支持端口常用特性设置,如端口使能、自适应或强制、流控等
*支持端口镜像,用于在线调试、监控网络数据状态
*支持端口带宽限制功能,优化带宽利用
*支持端口聚合功能,用于扩展网络带宽,提高网络传输效率
*支持端口优先级QoS设置,提高网络服务质量
*支持端口MAC地址学习和数据统计功能
*支持802.1Q VLAN设置,有效控制广播域
*支持单播/多播MAC地址管理
*支持静态IGMP多播过滤,用于过滤工业以太网协议中的多播流量
*支持广播风暴抑制功能
*支持SNMP V1/V2C/V3使不同层次的网络管理均具有安全性
*支持RSTP,避免报文在环路网络中的增生和无限循环
*支持即插即用的冗余自愈以太环网技术,支持环网单环、相切和相交三种环网模式
*支持继电器告警输出
*支持全局网络系统管理
- 技术
*标准:IEEE802.3、IEEE802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE802.3x、IEEE802.1Q、IEEE802.1p 、IEEE802.1d、IEEE802.1w
接口
*RJ45电口:10/100/1000Base-T速率自适应、全/半双工模式,MDI/MDI-X自适应
*SFP接口:1000M SFP/10G SFP+(支持双绞线传输)
*Console口:RS-232(RJ45连接头)调试串口
交换属性
*十兆转发速度:14881pps
*百兆转发速度:148810pps
*千兆转发速度:1488096pps
*万兆转发速度:14880960pps
*传输方式:存储转发
*系统交换带宽:128Gbps
*缓存大小:1.5Mbits
*MAC地址表:16K
电源
*交流电源:冗余宽电压90~264V AC (50~60Hz 1.2A)电源 输入,采用三线单相电源线
*直流电源:冗余宽电压 128~370V DC电源输入,采用 4 芯 7.62mm 间距标准工业端子,电源支持防反 接和无极性功能
继电器
*继电器告警输出:端口故障、电源故障和环网故障的告警输出
*触点最大容量:1A@24VDC
机械特性

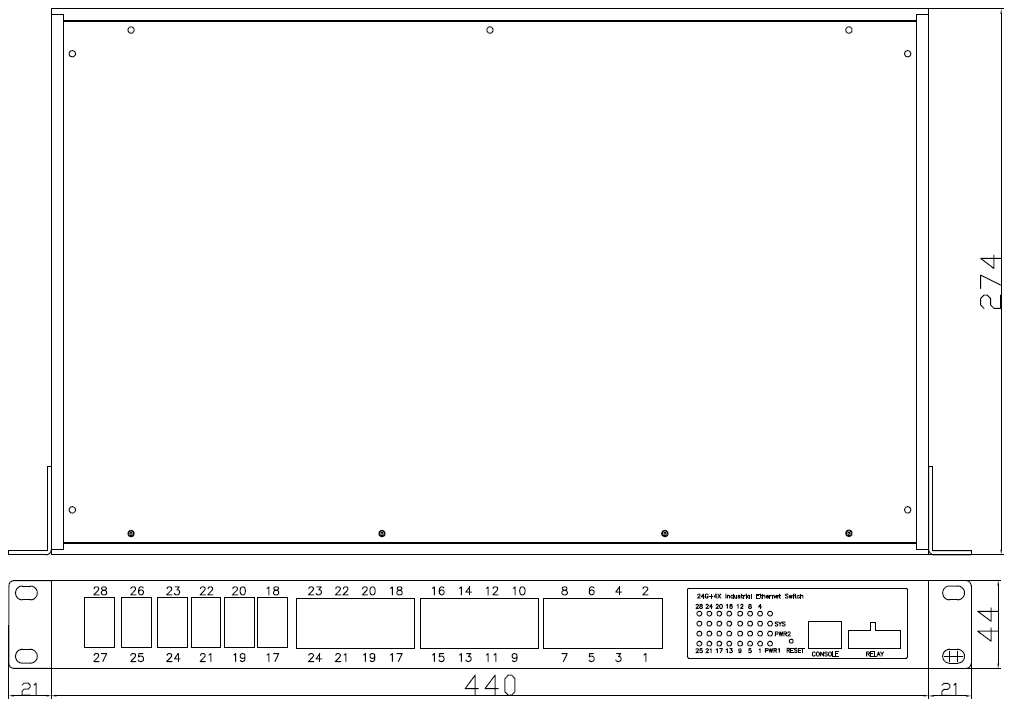

*尺寸(W×H×D):(440×44×274)mm
*净重:3.15kg
*外壳:IP40等级保护,金属外壳
*安装:1U机架式
工作环境
*工作温度:-40℃~85℃
*存储温度:-40℃~85℃
*相对湿度:5%~95%(无凝露)
保修
*保修期:5年
符合标准
*IEC61000-4-2(ESD):±6KV接触放电,±15KV空气放电
*IEC61000-4-3(RS):10V/M(80-1000MHZ)
*IEC61000-4-4(EFT):电源端:±2KV,信号端:±4KV
*IEC61000-4-5(Surge):电源端:±2KV CM/±1KV DM,信号端:±1KV
*IEC61000-4-6(射频传导):3V(10KHZ-150KHZ),10V(150KHZ-80MHZ)
*IEC61000-4-16(共模传导):30V(cont.),300V(1s)
*IEC60068-2-6(振动)
*IEC60068-2-27(冲击)
*IEC60068-2-32(自由跌落)
*IEC61000-6-2(通用工业标准),IEC61750-3(变电站),IEEE1613(电力分站)
*EN50121-4(轨道交通)
