- 该系列是深圳市讯记科技有限公司自主研发的一款三层管理型万兆核心以太网交换机，支持 6个100/1000/10000M SFP/SFP+自适应光口+48个 10/100/1000Base-T 自适应 RJ45 端口。交换容量高达598Gbps，包转发率高达252Mpps；智能芯片绿色节能技术，大幅降低能源消耗，低碳环保，有效降低了数据中心运营成本，为网络的绿色可持 续发展提供了完美的解决方案。
该系列产品外壳采用19英寸机架设计，宽范围工作环境温度、AC100-240V双电源冗余等技术；支持强大的管理功能，包括系统管理,全面二层管理功能，三层路由管理，QOS队列管理、全面的网络安全管理和监测维护管理；适合多种场合，例如支持IP电话、无线和视频等应用智慧城市，数据通信、绿色能源，安防监控、电信、智能建筑、智能交通等环境中的部署要求。
*支持IPV4/IPV6网络管理接口和网络邻居管理
*支持WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM多样化的管理和维护方式
*支持DHCP服务器，DHCPL2/L3中继代理，DHCPV6服务
*支持DNS主机和客户端配置管理
*支持SNMP V1/V2C/V3和Trap消息配置管理
*支持LLDP和LLDP-MED配置管理，ISDP配置管理
*支持交换机定时计划管理
*支持端口模式，端口带宽限速、速率控制、流量控制等各种管理，端口状态面板信息显示
*支持8组静态和动态lacp汇聚
*支持单播/组播/广播风暴抑制
*支持STP/RSTP/MSTP 生产树协议和环路保护协议，支持CST和MST配置，消除二层环路、实现链路备份
*支持端口VLAN, IEEE 802.1Q VLAN， Voice VLAN， VLAN双标记QinQ 配置。
*支持MAC地址老化和静态MAC地址配置
*支持 IGMP和MVR组播协议，支持 IGMP Snooping/ MLD Snooping，满足多终端高清视频监控和视频会议接入要求
*支持Auto-VoIP和UDLD端口配置
*支持IP路由和L3端口路由管理
*支持ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/Route-Map/BFD三层路由
*支持Diffserv差分服务质量管理，包括Class View/Policy View/IPv6 Class View
*支持Radius/TACACS+服务器和802.1x/Enable级/HTTP/HTTPs/Dot1x认证
*支持防止DOS攻击配置管理
*支持端口访问安全管理配置和状态查询
*支持基于IGMP Snooping/ IPSG/动态ARP检验的端口IP安全管理
*支持IPV4/IPV6/MAC绑定的ACL管理
*支持系统日志/端口统计/端口连接/端口电缆测试/SFP光模块信息/EAP包文监测管理
*支持交换机重启/复位/固定升级/配置导入导出/IMG双固件管理/IP诊断/中英文软件互换
*支持交换机硬件模块/ CPU温度系统占用查看,支持软件功能设置和SNTP时间设置
*用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态
|
接口 |
线缆类型及距离 |
||
|
业务接口 |
6*100/1000/10G Base-X SFP/SFP+自适应，48*10/100/1000 Base－T |
双绞线 |
0-100m（CAT5e,CAT6） |
|
管理接口 |
1个Console RJ45控制口 /USB口 |
单模光纤 |
20/40/60/80/100KM |
|
电源接口 |
带开关AC三脚座，双电源冗余 |
多模光纤 |
550m/2KM |
|
LED灯 |
电源指示灯：PWR(绿色) ；系统指示灯：SYS(绿色)；网口指示灯：黄色（1000）绿色(Link) ；光口指示灯：绿色(SFP插槽中间) |
光纤接口 |
SFP+插槽(双纤LC,单纤LC/SC) |
|
网络拓扑模式 |
防护 |
||
|
环形拓扑 |
支持 |
IP等级 |
IP30 |
|
星型拓扑 |
支持 |
电源反接保护 |
支持 |
|
总线拓扑 |
支持 |
防雷 |
2KV/4KV |
|
树形拓扑 |
支持 |
网络安全控制 |
|
|
混合式拓扑 |
支持 |
访问控制列表（ACL） |
支持IP标准和IP扩展列表 |
|
电气特性 |
支持MAC和端口绑定列表 |
||
|
输入电压 |
AC100-240V 50-60HZ 双电 |
认证管理、DOS管理、服务质量（QOS） |
支持802.1x/Enable级/HTTP/HTTPs/Dot1x |
|
功耗 |
满载（Total power）<50W |
支持DOS攻击配置 |
|
|
二层交换 |
支持802.1P优先级 |
||
|
交换容量 |
598Gbps |
支持IP DSCP优先级 |
|
|
MAC地址表 |
32K |
支持QoS 队列丢弃优先级 |
|
|
包转发率 |
252Mpps |
支持端口队列优先级 |
|
|
VLAN支持数量 |
支持4K |
管理功能 |
|
|
报缓冲区 |
8M |
命令行 |
支持 |
|
交换模式 |
储存转发 |
管理串口 |
支持 |
|
转发延迟 |
<10us |
Telnet |
支持 |
|
端口特性 |
交叉直连自动翻转 |
WEB管理 |
支持 |
|
流量控制 |
支持 |
SNMP |
支持SNMPv1/v2c/V3 |
|
巨型帧 |
支持10Kbytes |
用户管理 |
支持 |
|
环网协议 |
支持ERPS/STP/RSTP/MSTP |
系统日志 |
支持 |
|
服务器配置 |
文件升级 |
支持 |
|
|
链路聚合 |
支持8组 |
固件升级 |
支持 |
|
组播 |
支持IGMP /MVR |
SFP模块信息 |
支持 |
|
端口镜像 |
支持 |
线缆检测 |
支持 |
|
风暴抑制 |
支持单播/组播/广播 |
环境条件 |
|
|
端口流量统计 |
支持 |
工作温度 |
-20℃~+70℃ |
|
QINQ |
支持 |
储藏温度 |
-20℃~+75℃ |
|
LLDP |
支持 |
运输温度 |
-20℃~+75℃ |
|
DHCP |
支持 |
相对湿度 |
5%~95% 不支持凝露 |
|
端口限速 |
支持 |
散热方式 |
双风扇和外壳散热 |
|
用户配置 |
支持查看和写入2个级别 |
MTBF |
100,000 小时 |
|
MAC地址学习 |
支持 |
机械结构 |
|
|
MAC地址绑定 |
支持IP/VLAN/端口绑定 |

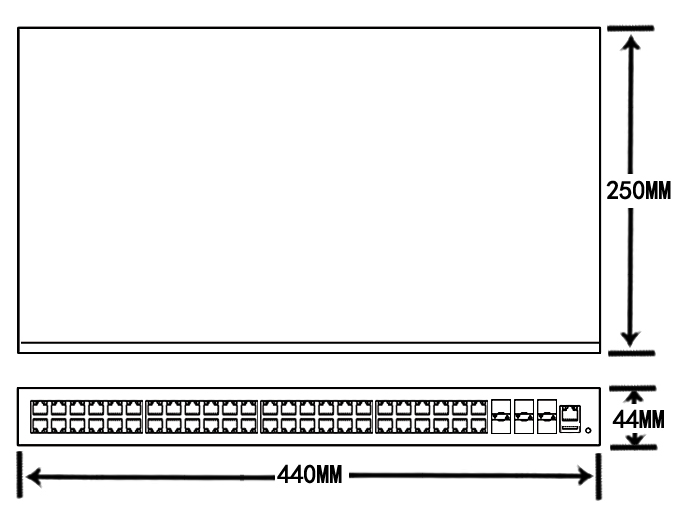

尺寸 |
440X250X44mm |
|
IPV4/IPV6配置 |
支持 |
安装方式 |
标准19英寸机架安装 |
|
管理VLAN配置 |
支持 |
外壳材质 |
工业铁壳 |
|
三层路由 |
RIP/OSPF/OSPFV3/BGP /VRRP /BFD/PIM |
重量 |
4.2KG |
|
配套和附件 |
设备，合格证，说明书 ，电源线 |
||
