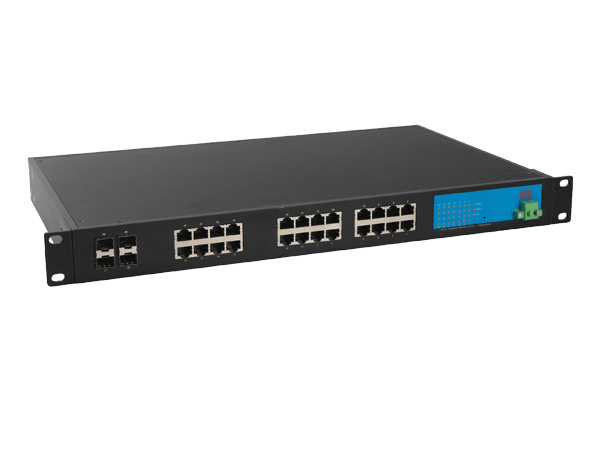

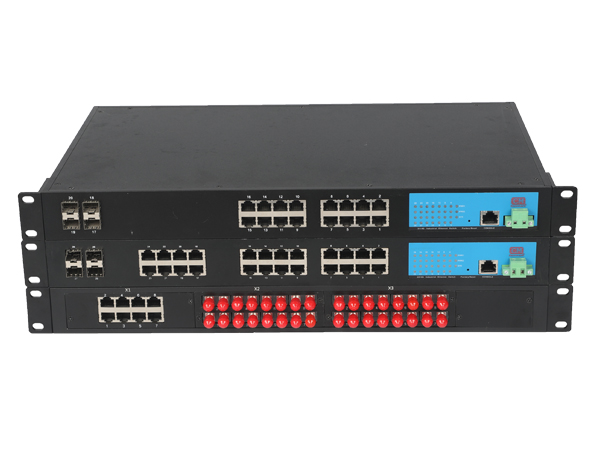

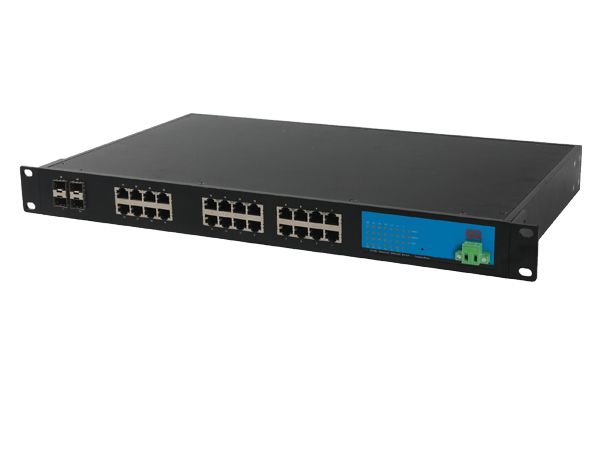

- 28/20口全千兆非网管型POE工业以太网交换机采用高强度IP40防护外壳,工业级EMC设计,包括CRS3228P-8TX、CRS3228P-8FX、CRS3228P-8SFP和CRS3220P四款,是深圳市讯记科技有限公司自主研发的二层以太网交换机。产品提供16个固定10/100/1000M自适应以太网端口、4个固定1000M SFP接口(选配1000Base-X或1000Base-T模块)和可选8个1000Base-X光口(默认SC接口,可选FC、ST)或8个10/100/1000M自适应以太网端口或8个1000M SFP接口(选配1000Base-X或1000Base-T模块),16个电口支持标准的POE功能(最高24个电口支持标准POE功能),支持IEEE 802.3at/af 标准。基于工业安装需求,提供1U标准机架式安装方式。本产品同时采用无风扇、低功耗、工业级设计,-40~75℃工作温度范围,能够满足各种工业现场的要求,提供便捷的以太网通讯解决方案。
*符合IEEE802.3/802.3u/802.3ab/802.3z标准,存储转发交换方式
*提供16个固定10/100/1000M自适应以太网端口,支持端口自动翻转(Auto MDI/MDIX)
*提供4个固定1000M SFP接口(选配1000Base-X或1000Base-T模块)
*提供可选8个1000Base-X光口(默认SC接口,可选FC、ST)或8个10/100/1000M自适应以太网端口或8个1000M SFP接口(选配1000Base-X或1000Base-T模块)
*16个电口支持标准的POE功能(最高24个电口支持标准的POE功能)。
*采用高强度IP40外壳及工业级EMC设计
*支持宽电压90V~264V AC(可选128~370V DC)电源输入
*-40~75℃工作温度范围
- 技术
*标准:IEEE802.3、IEEE802.3u、IEEE 802.3ab、IEEE 802.3z
接口
*RJ45电口:10/100/1000Base-T速率自适应、全/半双工模式,MDI/MDI-X自适应
*SFP接口:1000Base-X或SFP Copper 1000Base-T(支持双绞线传输)
*光口:1000Base-X千兆全双工,默认SC接口,可选FC、ST,最远可传输120公里
交换属性
*十兆转发速度:14881pps
*百兆转发速度:148810pps
*千兆转发速度:1488096pps
*传输方式:存储转发
*系统交换带宽:56Gbps
*缓存大小:1.5Mbits
*MAC地址表:16K
电源
*交流电源:宽电压90~264V AC(50~60Hz 1.2A)单电源输入,采用三线单相电源线
*直流电源:宽电压128~370V DC单电源输入,采用2芯7.62mm间距标准工业端子,电源支持防反接和无极性功能
机械特性

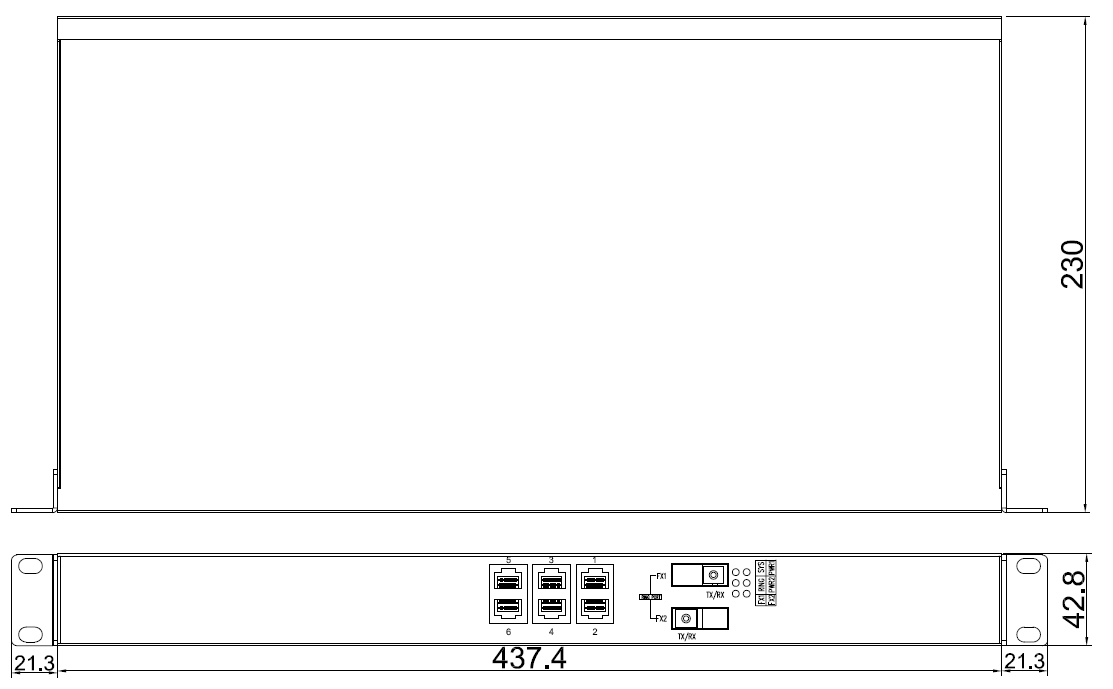

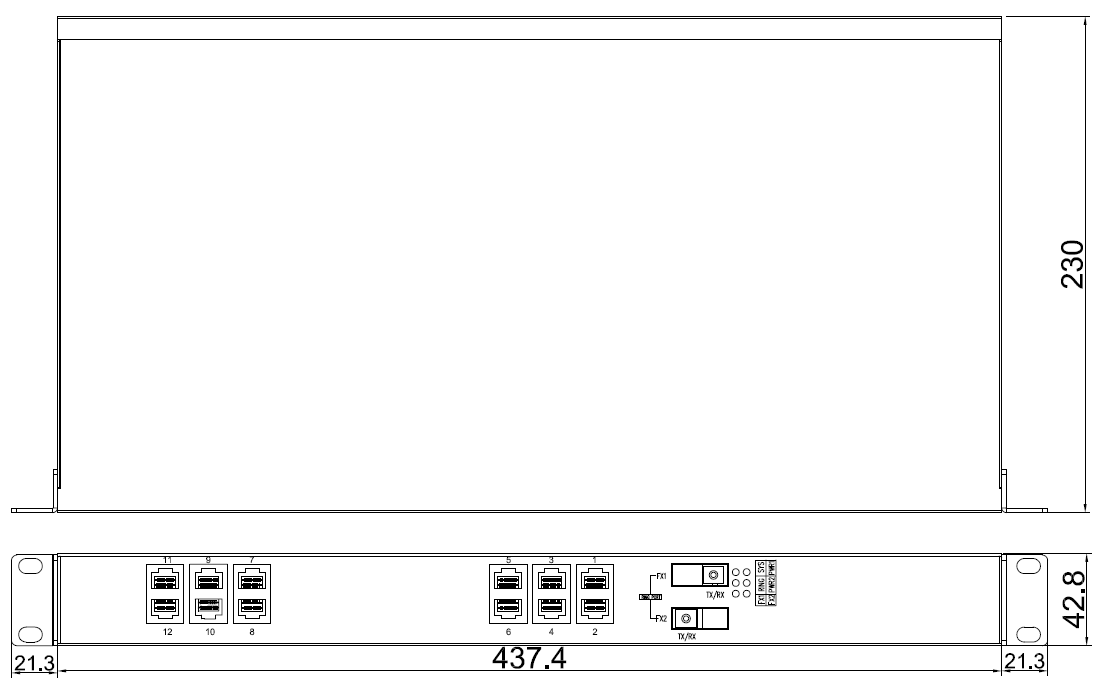

*尺寸(W×H×D):480mm×21.3mm×230mm
*净重:3.15kg
*外壳:IP40等级保护,金属外壳
*安装:1U标准机架
工作环境
*工作温度:-40℃~75℃
*存储温度:-40℃~85℃
*相对湿度:5%~95%(无凝露)
保修
*保修期:5年
符合标准
*IEC61000-4-2(ESD):±6KV接触放电,±15KV空气放电
*IEC61000-4-3(RS):10V/M(80-1000MHZ)
*IEC61000-4-4(EFT):电源端:±4KV,信号端:±2KV
*IEC61000-4-5(Surge):电源端:±4KV CM/±2KV DM,信号端:±4KV
*IEC61000-4-6(射频传导):3V(10KHZ-150KHZ),10V(150KHZ-80MHZ)
*IEC61000-4-16(共模传导):30V(cont.),300V(1s)
*IEC60068-2-6(振动)
*IEC60068-2-27(冲击)
*IEC60068-2-32(自由跌落)
*IEC61000-6-2(通用工业标准),IEC61850-3(变电站),IEEE1613(电力分站)
*EN50121-4(轨道交通)
