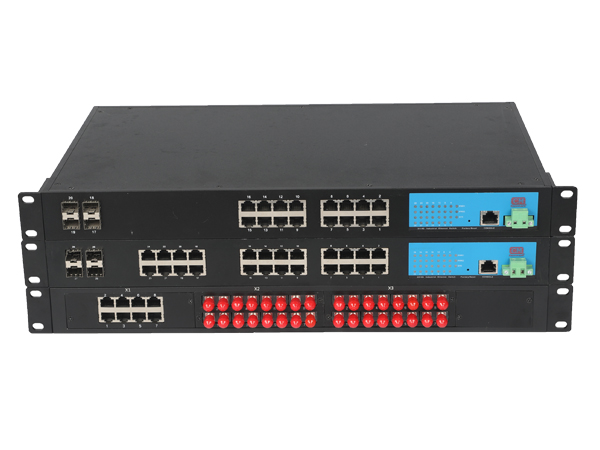

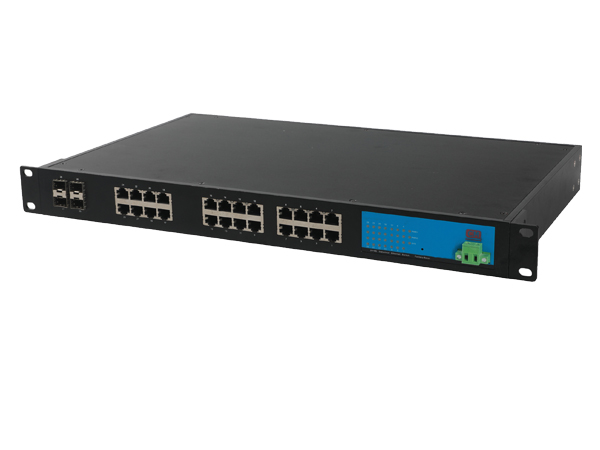

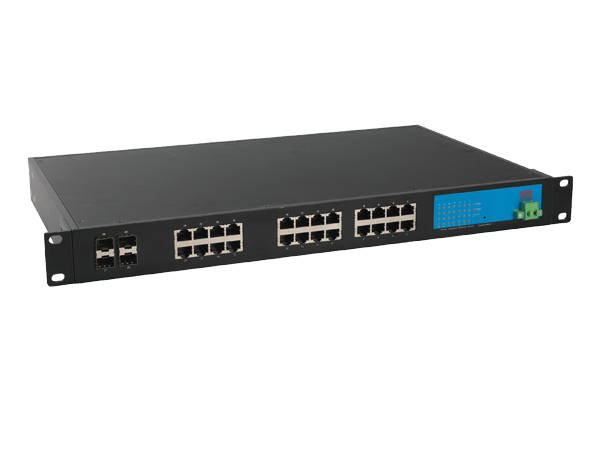

- 28/20口全千兆网管型POE工业以太网交换机采用高强度IP40防护外壳，工业级EMC设计，包括CRS7228P-8TX、CRS7228P-8FX和CRS7228P-8SFP和CRS7220P四款，是深圳市讯记科技有限公司自主研发的二层以太网交换机。提供强大的管理功能，可通过Web浏览器、命令行（CLI）和SNMP进行管理。产品提供16个固定10/100/1000M自适应以太网端口、4个固定1000M SFP接口（选配1000Base-X或1000Base-T模块）和可选8个1000Base-X光口（默认SC接口，可选FC、ST）或8个10/100/1000M自适应以太网端口或8个固定1000M SFP接口（选配1000Base-X或1000Base-T模块）,16个电口支持标准的POE功能（最高24个电口支持POE），支持IEEE 802.3at/af 标准，总功率不能超过 300W。基于工业安装需求，提供1U标准机架式安装方式。本产品同时采用无风扇、低功耗、工业级设计，-40~75℃工作温度范围，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案。
传统交换特性
*符合IEEE802.3/802.3u/802.3ab/802.3z标准，存储转发交换方式
*提供16个固定10/100/1000M自适应以太网端口，支持端口自动翻转（Auto MDI/MDIX）
*提供4个固定1000M SFP接口（选配1000Base-X或1000Base-T模块）
*提供可选8个1000Base-X光口（默认SC接口，可选FC、ST）或8个10/100/1000M自适应以太网端口或8个固定1000M SFP接口（选配1000Base-X或1000Base-T模块）
*16个电口支持标准的POE功能（最高24个电口支持POE）.
*采用高强度IP40外壳及工业级EMC设计。
*支持宽电压90~264V AC电源输入（可选128~370V DC）
*-40~75℃工作温度范围
高级工业冗余以太网联网特性
*支持Web、CLI和SNMP三种管理方式，CLI支持Telnet和CONSOLE登录
*支持存储转发机制
*支持端口常用特性设置，如端口使能、自适应或强制、流控等
*支持端口镜像，用于在线调试、监控网络数据状态
*支持端口带宽限制功能，优化带宽利用
*支持端口聚合功能，用于扩展网络带宽，提高网络传输效率
*支持端口优先级QoS设置，提高网络服务质量
*支持端口MAC地址学习和数据统计功能
*支持802.1Q VLAN设置，有效控制广播域
*支持单播/多播MAC地址管理
*支持静态IGMP多播过滤，用于过滤工业以太网协议中的多播流量
*支持广播风暴抑制功能
*支持SNMP V1/V2C/V3使不同层次的网络管理均具有安全性
*支持RSTP，避免报文在环路网络中的增生和无限循环
*支持即插即用的冗余自愈以太环网技术，支持环网单环、相切和相交三种环网模式
*支持继电器告警输出
*支持全局网络系统管理
- 技术
*标准：IEEE802.3、IEEE802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE802.3x、IEEE802.1Q、IEEE802.1p 、IEEE802.1d、IEEE802.1w
接口
*RJ45电口：10/100/1000Base-T速率自适应、全/半双工模式，MDI/MDI-X自适应
*SFP接口：1000Base-X或SFP Copper 1000Base-T（支持双绞线传输）
*光口：1000Base-X千兆全双工，默认SC接口，可选FC、ST，最远可传输120公里
*Console口：RS-232（RJ45连接头）调试串口
交换属性
*十兆转发速度：14881pps
*百兆转发速度：148810pps
*千兆转发速度：1488096pps
*传输方式：存储转发
*系统交换带宽：56Gbps
*缓存大小：1.5Mbits
*MAC地址表：16K
电源
*交流电源：宽电压90~264V AC(50~60Hz 1.2A)单电源输入，采用三线单相电源线
*直流电源：冗余宽电压128~370V DC单电源输入，采用2芯7.62mm间距标准工业端子，电源支持防反接和无极性功能
继电器
*继电器告警输出：端口故障、电源故障和环网故障的告警输出
*触点最大容量：1A@24VDC
机械特性

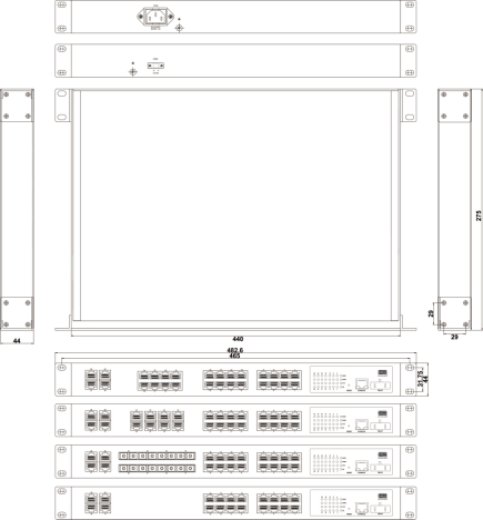

*尺寸（W×H×D）：482.6mm×44mm×275mm
*净重：3.15kg
*外壳：IP40等级保护，金属外壳
*安装：1U标准机架
工作环境
*工作温度：-40℃~75℃
*存储温度：-40℃~85℃
*相对湿度：5%~95%（无凝露）
保修
*保修期：5年
