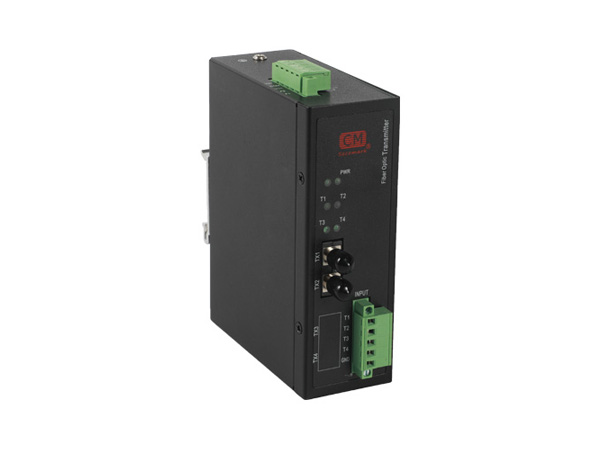

编码器HTL信号光纤转换器实现HTL信号通过光纤长距离可靠传输。由于采用光纤通信，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等对电磁干扰环境有特殊要求的场合，特别适合交通、电力及能源等行业使用。
- 产品规格
总线数据接口
*5位工业级接线端子（间距5.08mm，带法兰）
*HTL电平（24V HTL）：V+->=0v，V+-<-0.2V，不超过500Khz，rise/fall time=10ns
*终端电阻：本机内部不带终端电阻，请按需要决定是否外接
光纤接口
*光纤波长：多模850nm、1310nm；单模1310nm、1550nm
*传输光纤：多模50/125um、62.5/125um、100/140um，单模8.3/125um、9/125um、10/125um
*传输距离：多模2km，单模20km，更远距离可选
*光纤接口类型：ST、SC、FC可选，标配ST光接口
*光功率及灵敏度：单模≥（-1到-5）dBm，多模≥（-5到-9）dBm，灵敏度≤-16dBm
*误码率：≤10 -9
电源及保护
*电源：双电源冗余输入，DC（18~36V），典型DC24V，输入电流大于100 mA，功耗小于1.5W，采用5芯5.08mm工业端子接口
机械特性

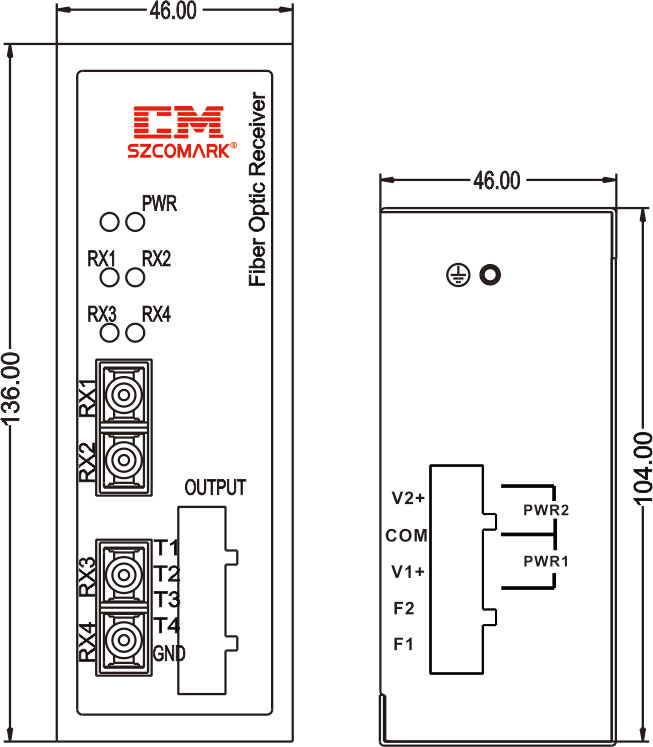

*外形尺寸（长×宽×高）：136mm×104mm×46mm
*外壳：IP30防护等级
*安装方式：35mm DIN导轨安装
*净重：800g
工作环境
*工作温度：-10℃~70℃，可选宽温产品（-40℃~85℃）
*存储温度：-40℃~85℃
*相对湿度：5%~95%（无凝露）
保修期
*保修期：1年
