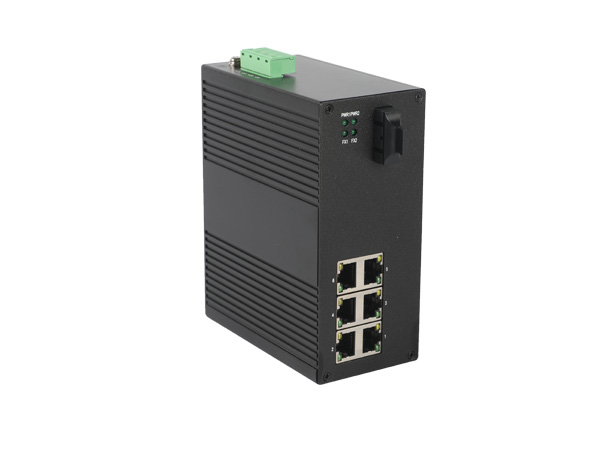

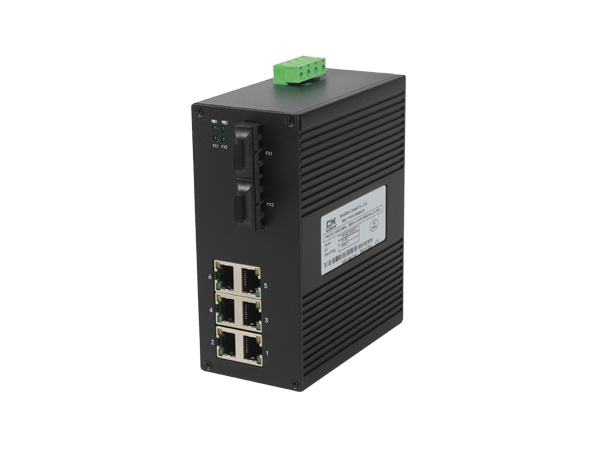

- 8口百兆非网管工业以太网交换机采用IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供LED状态指示，支持冗余宽电压12~48V DC电源输入，以增加通讯网络的可靠度。提供6~8个10/100Base-T(X)RJ45电口和0~2个100Base-FX光口（可选FC、ST），可以根据业务口需求灵活的进行光电组合。基于工业安装需求，提供35mm导轨或壁挂式这两种安装模式。本产品采用业内优良的网络方案，-40~85℃工作温度范围，能够满足各种工业的要求，提供便捷的以太网通讯解决方案。
* 符合IEEE802.3/802.3u标准，存储转发交换方式
* 提供6~8个10/100Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术
* 自动协商工作速率（10M/100M）和双工模式（半双工/全双工），支持端口自动翻转
* 提供0~2个100Base-FX光口，默认SC接口，可选FC、ST，可传输120公里
* 采用IP40外壳及工业级EMC设计
* 支持冗余宽电压12~48V DC电源输入
* -40~85℃工作温度范围
- 技术
* 标准：IEEE802.3、IEEE802.3u
接口
* RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，支持端口自动翻转
* 百兆光口：100Base-FX百兆全双工，默认SC接口，可选FC、ST，可传输120公里
* 单纤波长：A型机发送波长为单模1310nm，接收波长为1550nm，B型机发送波长为单模1550nm，接收波长为1310nm
交换属性
* 十兆转发速度：14881pps
* 百兆转发速度：148810pps
* 传输方式：存储转发
* 系统交换带宽：1.6Gbps
* 缓存大小：448Kbits
* MAC地址表：1K
电源
* 冗余宽电压12~48V DC电源输入，典型工作电压12V/24V/48V，采用4芯7.62mm间距标准工业端子
* 空载功率：2光6电2.64W/8电0.72W(24VDC)
* 满载功率：2光6电3.36W/8电1.92W(24VDC)
机械特性
* 尺寸（W×H×D）：60.2mm×138.5mm×109mm（CK1061/CK1062）；40mm×128mm×103mm（CK1080）
* 净重：600克
* 外壳：IP40等级保护，金属外壳
* 安装：壁挂式或导轨式安装
工作环境
* 工作温度：-40℃~85℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修
* 保修期：5年
符合标准
* IEC61000-4-2(ESD)：±6KV接触放电，±15KV空气放电
* IEC61000-4-3(RS)：10V/M(80-1000MHZ)
* IEC61000-4-4(EFT)：电源端：±4KV，信号端：±2KV
* IEC61000-4-5(Surge)：电源端：±2KV CM/±1KV DM，信号端：±4KV
* IEC61000-4-6(射频传导)：3V(10KHZ-150KHZ)，10V(150KHZ-80MHZ)
* IEC61000-4-16(共模传导)：30V COUNT 300V，1S
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准）
包装清单
* 8口百兆紧凑型非网管工业以太网交换机一台（配工业接线端子，设备供电用）
* 说明书一份
* 保修卡一份

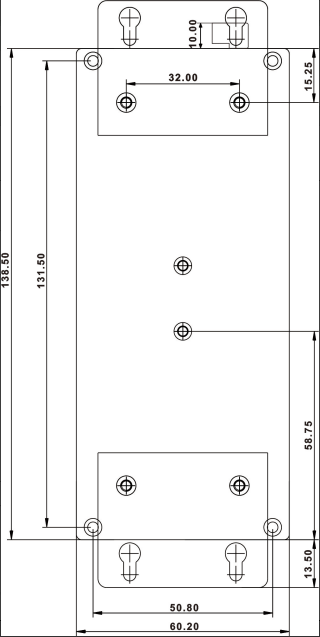

- CK1061/CK1062尺寸图：

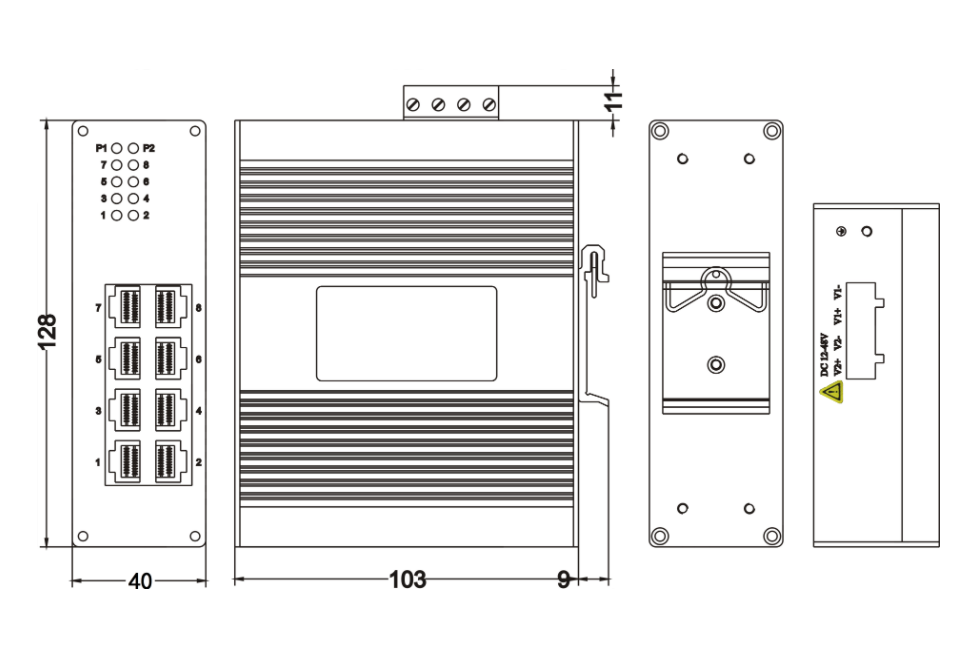

CK1080尺寸图：
