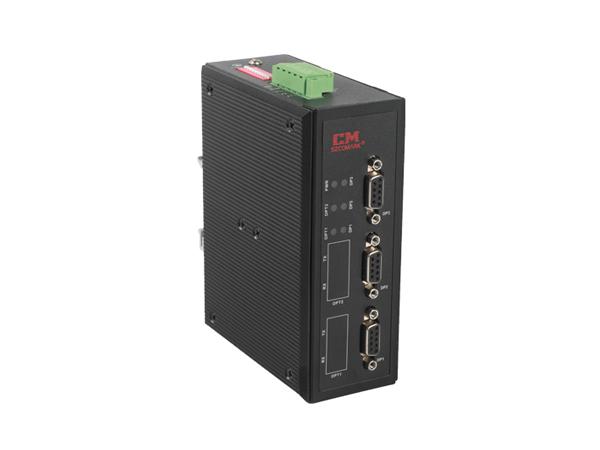

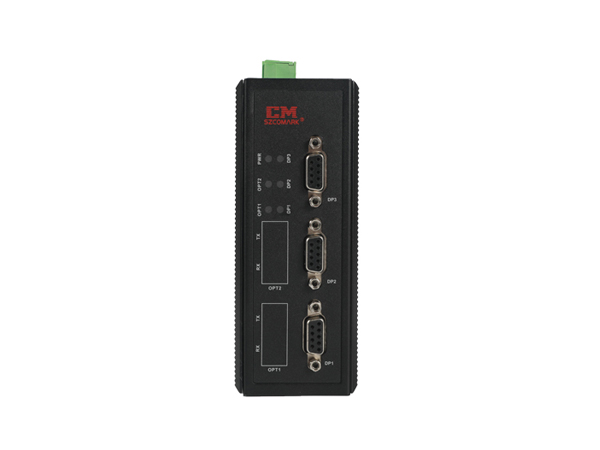

- 本产品是一款Profibus DP协议型总线链路冗余模块，符合Profibus DP协议标准，实现单路总线（M端口）和双冗余总线（A，B端口）的相互转换，既可以将单电缆总线转换为冗余的Profibus DP总线，也可以将冗余的Profibus DP总线转换为单电缆总线。从M端口接收的数据被广播到A，B端口，但A或者B端口的数据则以先到选中的原则被转发到M端口，从而在同时刻仅建立一条工作路径，设备实时监测通讯状态，当工作端口的接收器在检查到总线故障则切换到冗余端口，反之亦然。本设备可以直接放于Profibus DP主站之后，将单电缆总线转换为冗余总线；也可以放在从站将冗余总线转换为非冗余的电缆，同时具有光耦隔离、减少干扰等性能，速率由拨码开关设置或者选择速率自适应设置。支持9~36V DC宽电源输入，具备继电器告警输出、电源冗余等优点。本产品同时采用无风扇、低功耗、工业级设计、IP40防护等级、波浪纹铝制加强机壳、35mm导轨安装，-40~75℃工作温度范围，能够满足各种工业的要求，提供便捷的通讯解决方案。
性能特点
* 提供3路Profibus总线，符合标准规范中的预定通信速率
* 实现单路总线（M端口）和双冗余总线（A，B端口）的相互转换
* 提供拨码开关手动设置其全部标准速率或者速率自适应（所有电接口速率必须一致）
* 提供3路光耦隔离电口，隔离电压1000V，提供4000V防雷保护功能
* 提供4个双色LED状态指示灯，总线数据接口故障继电器输出告警
* 隔离冗余9~36V DC电源，隔离电压1500V，支持极性反接保护功能
* IP40防护等级，波浪纹铝制加强机壳，采用标准工业35mm导轨安装方式
* 工作温度范围：-40~75℃，满足各种工业要求
- 总线数据接口
* 9针的Sub_D插孔连接器，管脚定义符合Profibus DP的协议规范
* 符合Profibus DP总线标准
* 通信速率：（速率自适应，建议由拨码开关设置成固定速率）9.6Kbps、19.2Kbps、45.45Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、3Mbps、6Mbps 、12Mbps
* 信号延时（电口）：≤4Bit
* 隔离电压1000V，具备4000V的防雷击保护功能
* 终端电阻：本机不带终端电阻，请按需要外接
电源
* 隔离冗余9~36V DC电源，典型工业标准电压DC24V，功耗不超过4W，隔离电压1500V，具有反接保护功能，采用5芯5.08mm工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）
继电器
* 继电器告警输出：总线数据接口故障告警输出
* 触点容量：1 A 24V DC，工业端子接口
机械特性
* 尺寸（长×宽×高）：136mm×104.8mm×52.8mm
* 净重：800g
* 外壳：IP40防护等级，波浪纹铝制加强机壳
* 安装：35mm导轨安装
工作环境
* 工作温度：-40℃~75℃，可选宽温产品（-40~85℃）
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修期
* 保修期：5年
符合标准
* IEC61000-4-2(ESD)：电源端：±2KV接触放电，±15KV空气放电；继电器：±2KV接触放电，±15KV空气放电；信号端：±15KV空气放电
* IEC61000-4-4(EFT)：电源端：±4KV，继电器：±4KV
* IEC61000-4-5(Surge)：电源端：±1KV DM/±2KV CM，继电器：±1KV DM/±2KV CM
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准），IEC61850-3（变电站），IEEE1613（电力分站）
* EN50121-4（轨道交通）
包装说明
* Profibus DP总线链路冗余模块（配工业接线端子，设备供电用）
* 说明书一份
* 保修卡一份
