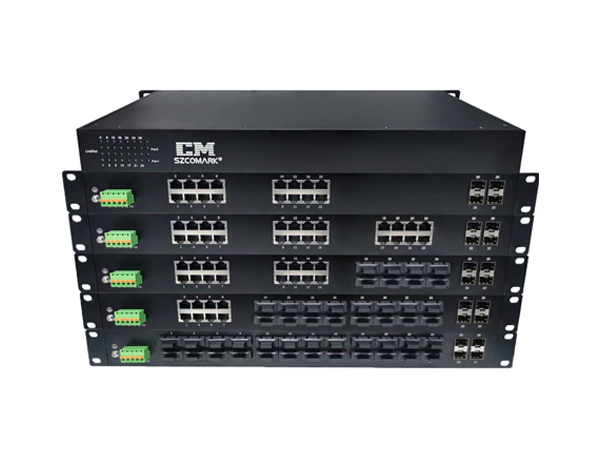

- 28口百兆非网管型工业以太网交换机采用IP40防护外壳，工业级EMC设计，包括Ck4128-24TX、Ck4128-24FX、Ck4128-16TX、Ck4128-16FX、Ck4128-16TX8FX和Ck4128-8TX16FX六款，是深圳市讯记科技有限公司自主研发的二层以太网交换机。产品提供可选8/16/24个10/100M自适应以太网端口、可选8/16/24个100Base-FX光口（默认SC接口，可选FC、ST）和可选4个1000M SFP接口（选配1000Base或1000Base-T模块）。基于工业安装需求，提供1U标准机架式安装方式。本产品同时采用无风扇、低功耗、工业级设计，-40~75℃工作温度范围，能够满足各种工业的要求，提供便捷的以太网通讯解决方案。
* 符合IEEE802.3/802.3u/802.3z标准，存储转发交换方式

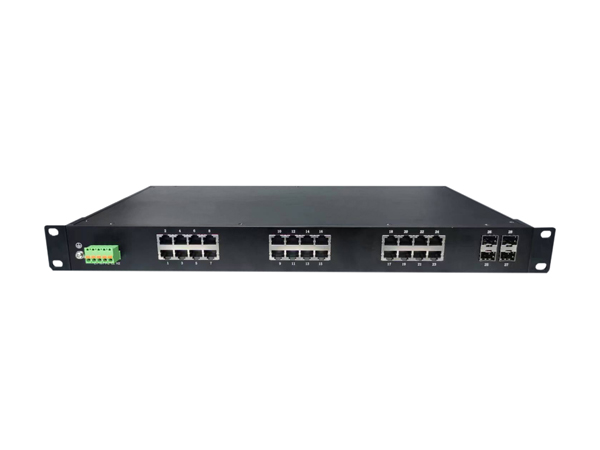

* 提供可选8/16/24个10/100M自适应以太网端口，支持端口自动翻转

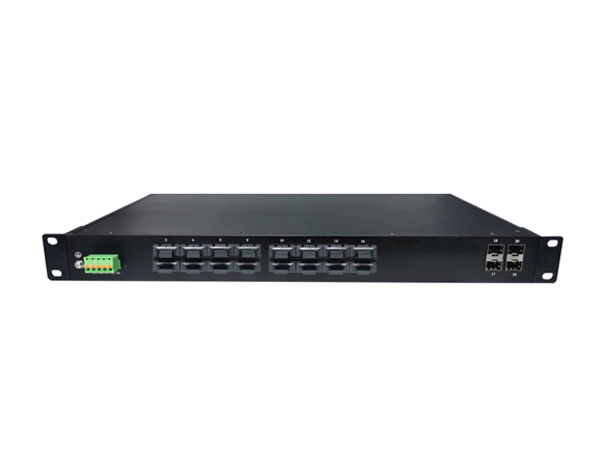

* 提供可选8/16/24个100Base-FX光口（默认SC接口，可选FC、ST）
* 提供可选4个1000M SFP接口（选配1000Base或1000Base-T模块）
* 采用IP40外壳及工业级EMC设计
* 支持宽电压100V~240V AC电源输入（220VDC、24VDC和48VDC可选，冗余电源可选）
* -40~75℃工作温度范围
- 技术
* 标准：IEEE802.3、IEEE802.3u、IEEE 802.3z
接口
* RJ45电口：10/100Base-T(X)速率自适应、全/半双工模式，支持端口自动翻转
* 光口：100Base-FX百兆全双工，默认SC接口，可选FC、ST，可传输120公里
* SFP接口：1000Base或SFP Copper 1000Base-T（支持双绞线传输）
交换属性
* 十兆转发速度：14881pps
* 百兆转发速度：148810pps
* 千兆转发速度：1488096pps
* 传输方式：存储转发
* 系统交换带宽：12.8Gbps
* 缓存大小：1.5Mbits
* MAC地址表：16K
电源
* 交流电源：宽电压100~240V AC(50~60Hz 1.2 A)电源输入，采用三线单相电源线，可选冗余电源
* 直流电源：冗余宽电压18~36V 24VDC(可选220V DC和48V DC)电源输入，采用2芯7.62mm间距标准工业端子，电源支持防反接和无极性，可选冗余电源
机械特性

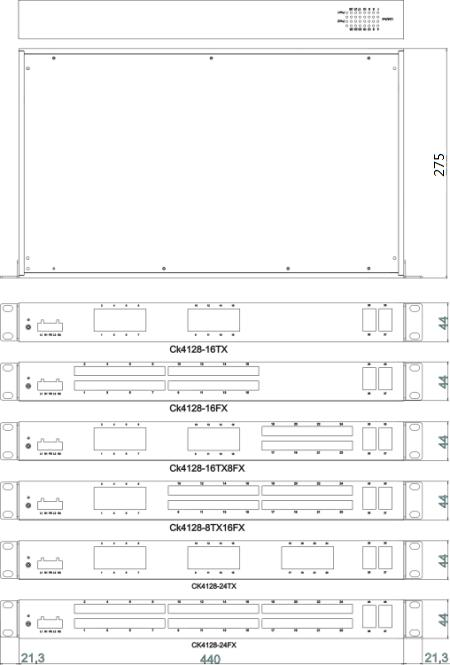

* 尺寸（W×H×D）：440mm×46mm×328mm
* 净重：3.20kg
* 外壳：IP40等级保护，金属外壳
* 安装：1U标准机架
工作环境
* 工作温度：-40℃~75℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修
* 保修期：5年
符合标准
* IEC61000-4-2（ESD）：电源端：±8KV接触放电；信号端：±6KV接触放电；机壳：±8KV接触放电，±15KV空气放电
* IEC61000-4-3（RS）：10V/M（80-1000MHZ）
* IEC61000-4-4（EFT）：电源端：±2KV，信号端：±4KV
* IEC61000-4-5（Surge）：电源端：±2KV CM/±1KV DM，信号端：±2KV
* IEC61000-4-6（射频传导）：3V（10KHZ-150KHZ），10V（150KHZ-80MHZ）
* IEC61000-4-16（共模传导）：30V(cont.),300V(1s)
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准），IEC61750-3（变电站），IEEE1613（电力分站）
* EN50121-4（轨道交通）
