- CKP7224GM系列POE网管型工业级光纤以太网交换机，是我公司专门为电力、交通、石油石化、工厂自动化、天网系统、户外监控、户外设备箱环境等应用领域开发的一款工业交换机产品；支持完整的二层网络功能，支持包括VLAN虚拟局域网、STP/RSTP网络冗余、SNMP简单网络管理协议、IGMP多播数据包侦测管理等高级二层交换机功能；POE供电交换机提供WEB/Telnet/Consol/SSH/CLI等多种网络管理方式；工业交换机提供2个1000Base SFP光纤接口，单模/多模、单纤/双纤可选，单模型号标配20KM光纤传输距离，也提供40KM/60KM/80KM及120KM光纤传输距离可选；26GE交换机同时提供24个10/100/1000Base-T(X)RJ45电口,支持10Mbps/100Mbps/1000Mbps、全双工/半双工；该产品采用高性能网络交换芯片，所有端口均支持无阻塞、全线速数据包转发；不需要电源及电源线，即可通过网线为基于POE技术的高清网络摄像机、无线AP、IP电话等设备供电；工业级POE交换机提供15.4W功率的IEEE802.3af和POE+30W功率的IEEE802.3at标准的产品可选，能为高速球形摄像机、红外摄像机等大功率POE设备供电；26口工业交换机采用加厚型铝合金外壳，美观且结实耐用，达到IP30防护等级，工作温度-40°C-85°C；并且产品的平均无故障工作时间达到400000小时以上；Comark光纤以太网交换机产品均满足CCC，CE/FCC，EN61000等标准中各项指标，高稳定性、高可靠性的表现是工业级应用的理想选择。
产品特点：
* 网管型工业级交换机
* 2个1000BaseFX SFP光口
* 24个10/100/1000BaseT(X)电口
* 遵循IEEE 802.3标准
* 10/100/1000Mbps、全双工/半双工、支持端口自动翻转
* 支持广播风暴抑制功能
* 支持9600Byte巨型帧
* 支持4096个VLAN
* 支持RSTP/STP网络冗余功能
* 支持SNMP V1, V2c, V3
* 支持IGMP Snooping
* 提供WEB/Telnet/Consol/SSH/CLI多种网络管理方式
* SFP光纤模块可选,光纤传输120KM
* 供电电压 90V~264V DC
* 电源接口6KV防雷
* 铝制外壳，IP30防护等级
* 无风扇设计，提稳定性和使用寿命
* 平均无故障工作时间400000时以上
|
速率: |
10/100/1000Mbps 遵循IEEE 802.3标准 |
|
MAC地址表; |
8K |
|
交换延迟: |
<96ns |
|
数据包缓: |
4Mb |
|
数据交换机制： |
存贮转发 |
|
优先队列 |
4 |
|
帧大小 |
9600Byte |
|
支持VLAN数量 |
4094 |
|
IGMP组数量 |
256 |
|
MIB |
MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、 Bridge MIB、Private MIB、RMON MIB、Group1, 2, 3, 9 |
|
电源 |
POWER |
|
接口 |
Link/ACT, Speed (RJ-45 Port), POE, SFP Slots |
|
光口: |
SFP 双纤：LC SFP 单纤：LC, SC |
|
电口: |
RJ-45 |
|
电源: |
标准D型接头 |
|
光口类型 ： |
SFP扩展槽 |
|
传输距离 ： |
20KM,40KM,60KM,80KM, 100KM, 120KM |
|
标准 |
IEEE 802.3af POE , IEEE802.3at POE (可选) |
|
POE供电 |
IEEE 802.3af 48V 15.4W, IEEE 802.3at 48V 30W |
|
POE针脚 |
V+:1,V+:2,V-:3,V-:6 |
|
继电器输出 |
1 A 24V DC, 接线端子连接头 |
|
电源输入(独立使用) |
90~264V AC |
|
耗电量 ： |
26W 220V AC (仅交换机耗电) |
|
双电源冗余 |
支持 |
|
过载保护 |
支持 |
|
外壳 |
铝合金外壳,无风扇 |
|
防护等级 |
IP30 |
|

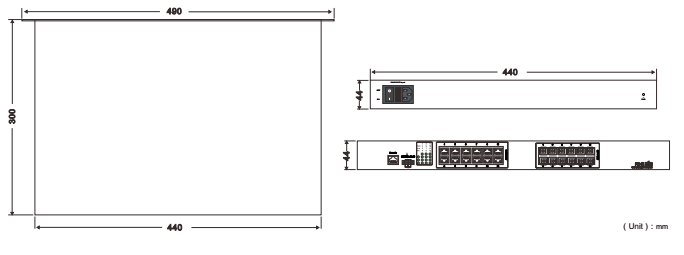

外形尺寸 (W×H×D) |
490 x 255 x 44mm |
|
重量 |
2850g |
|
安装方式 |
独立使用/机架式安装 |
|
工作温度 |
宽温: -40°C-85°C |
|
存储温度 |
-50°C-100°C |
|
相对湿度 |
5 - 95% (无结露) |
|
平均无故障工作时间 |
465,000 hrs |
|
EMI |
EMI FCC Part 15, EN55022 Class A |
|
EMS |
EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN 61000-4-5 (Surge), EN 61000-4-6 (RFI), EN61000-4-8 (100A/m) |
|
冲击 |
IEC60068-2-27 |
|
工业环境抗扰度 |
IEC60068-2-32 |
|
自由跌落 |
IEC61000-6-2, IEC61850-3 |
|
稳定 |
CE/EN60950 |
|
环保 |
ROHS |
