- 5口百兆标准型工业以太网交换机采用IP40防护外壳,工业级EMC设计,支持Auto-Negotiation自适应技术,LED状态指示,能为您的以太网连接提供灵活稳定的解决方案。支持冗余宽电压12~48V DC电源输入,以增加通讯网络的可靠度。支持3~5个10/100Base-T(X)RJ45电口和0~2个100Base-FX光口(可选FC、ST),可以根据业务口需求灵活的进行光电组合。基于工业安装需求,提供35mm导轨或壁挂式这两种安装模式。本产品采用业内优良的网络方案,-40~85℃工作温度范围,能够满足各种工业的要求,提供便捷的以太网通讯解决方案。
- 技 术
* 标准: IEEE802.3、IEEE802.3u
接 口
* RJ45电口:10/100Base-T(X)速率自侦测、全/半双工模式,支持端口自动翻转
* 百兆光口:100Base-FX百兆全双工,默认SC接口,可选FC、ST,可传输120公里
交换属性
* 十兆转发速度:14881pps
* 百兆转发速度:148810pps
* 传输方式:存储转发
* 缓存大小:512kbits
* MAC地址表:1K
电 源
* 冗余宽电压12~48V DC电源输入,共地,典型工作电压12V/24V/48V,采用3芯7.62mm间距标准工业端子
* 满载功耗小于4 W
* 内置过流保护
机械特性

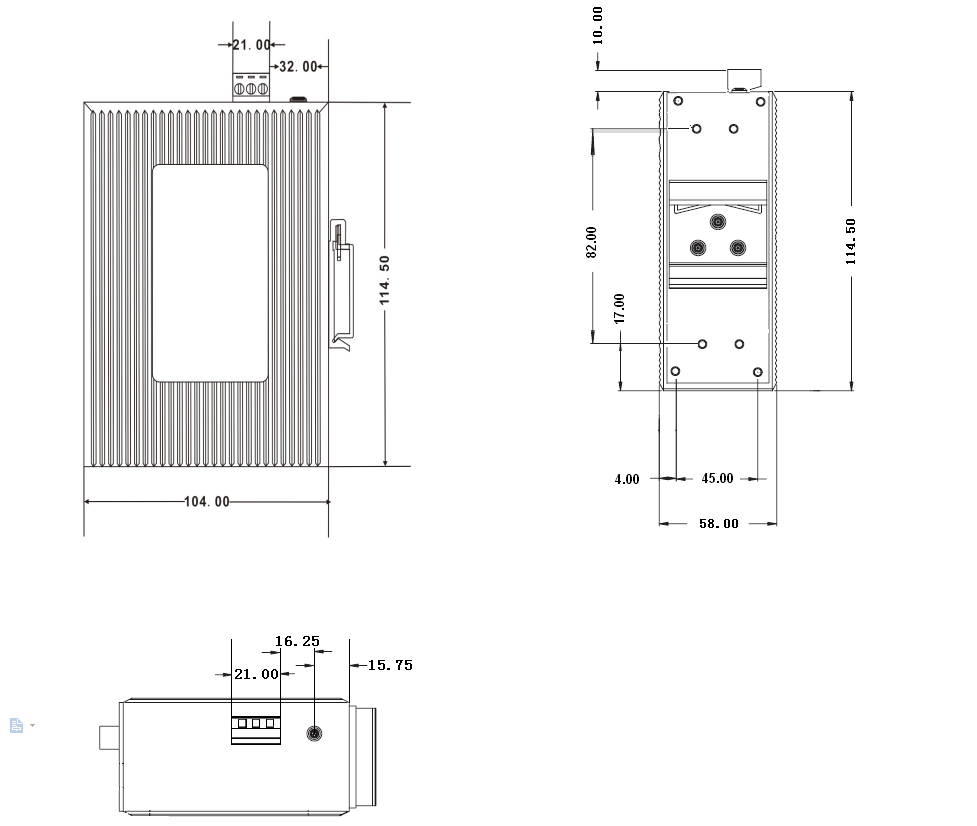

* 尺寸(W×H×D):58mm×114.5mm×104mm
* 净重:600克
* 外壳:IP40等级保护,金属外壳
* 安装:壁挂式或导轨式安装
* 工作温度:-40℃~85℃
* 存储温度:-40℃~85℃
* 相对湿度:5%~95%(无凝露)
保 修
* 保修期:5年
符合标准
* IEC61000-4-2(ESD):±6KV接触放电,±8KV空气放电
* IEC61000-4-3(RS):10V/M(80-1000MHZ)
* IEC61000-4-4(EFT):电源端:±2KV,信号端:±2KV
* IEC61000-4-5(Surge):电源端:±4KV CM/±2KV DM,信号端:±4KV
* IEC61000-4-6(射频传导):3V(10KHZ-150KHZ),10V(150KHZ-80MHZ)
* IEC61000-4-16(共模传导):30V COUNT 300V,1S
* IEC60068-2-6(振动)
* IEC60068-2-27(冲击)
* IEC60068-2-32(自由跌落)
* IEC61000-6-2(通用工业标准)
包装清单
* 5口标准型工业以太网交换机一台(配工业接线端子,设备供电用)
* 说明书一份
* 保修卡一份
