- 5口百兆配置型工业以太网交换机专门为满足灵活多变的工业应用需求而设计，通过拨码开关可以灵活配置端口的工作速率、全双工模式、VLAN、基于光口的Link Loss功能和Fiber Alert功能参数，能为您的以太网连接提供灵活稳定的解决方案。支持冗余宽电压12~48V DC电源输入，以增加通讯网络的可靠度。支持3~5个10/100Base-T(X) RJ45电口和0~2个100Base-FX光口（可选FC、ST），可以根据业务口需求灵活的进行光电组合。基于工业安装需求，提供35mm导轨或壁挂式这两种安装模式。-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案。
* 支持IEEE802.3/802.3u标准，存储转发交换方式
* 支持3~5个10/100Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），支持端口自动翻转
* 支持0~2个100Base-FX光口，默认SC接口，可选FC、ST，可传输120公里
* 支持端口分组交换管理功能
* 支持基于光口的Link Loss功能和Fiber Alert功能
* 采用IP40外壳及工业级EMC设计
* 支持冗余宽电压12~48V DC电源输入，满载功耗小于4W
* -40~85℃工作温度范围
- 技术
* 标准：IEEE802.3、IEEE802.3u
接口
* RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，支持端口自动翻转
* 百兆光口：100Base-FX百兆全双工，默认SC接口，可选FC、ST，可传输120公里
* 拨码开关：10位拨码开关，采用0/1二进制编码
交换属性
* 十兆转发速度：14881pps
* 百兆转发速度：148810pps
* 传输方式：存储转发
* 缓存大小：512Kbits
* MAC地址表：1K
电源
* 冗余宽电压12~48V DC电源输入，共地，典型工作电压12V/24V/48V，采用3芯7.62mm间距标准工业端子
* 满载功耗小于4W
* 内置过流保护
机械特性

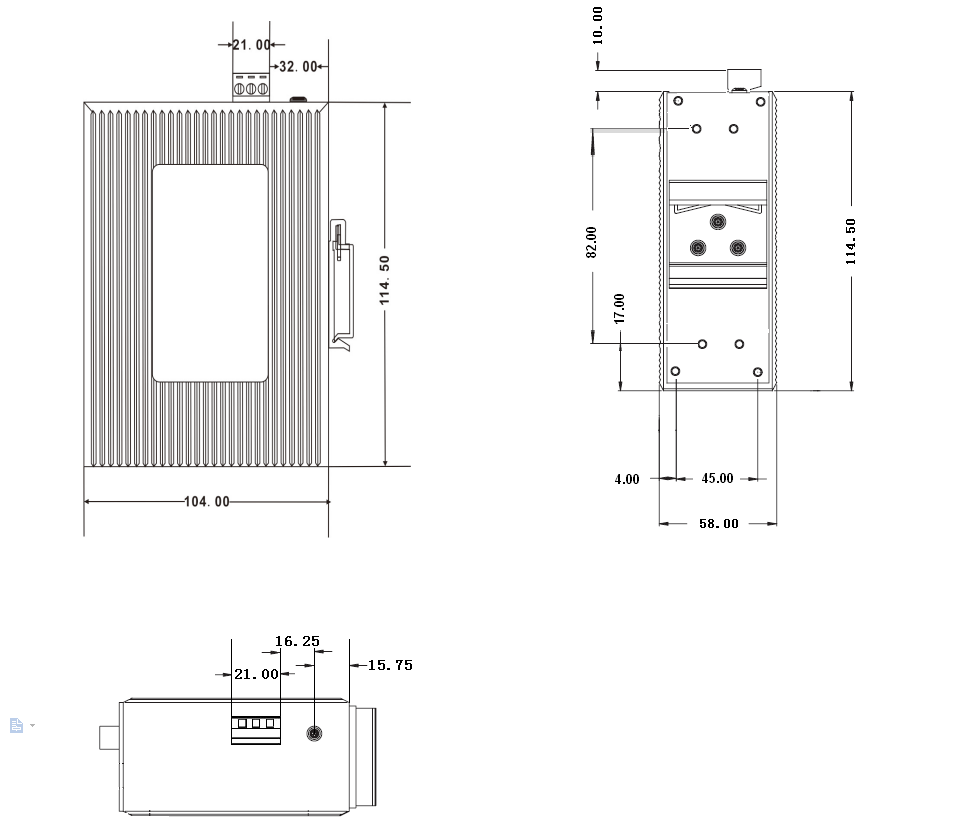

* 尺寸（W×H×D）：58mm×114.5mm×104mm
* 净重：600 克
* 外壳：IP40等级保护，金属外壳
* 安装：壁挂式或卡轨式安装
工作环境
* 工作温度：-40℃~85℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修
* 保修期：5年
符合标准
* IEC61000-4-2(ESD)：±6KV接触放电，±8KV空气放电
* IEC61000-4-3(RS)：10V/M(80-1000MHZ)
* IEC61000-4-4(EFT)：电源端：±2KV，信号端：±2KV
* IEC61000-4-5(Surge)：电源端：±4KV CM/±2KV DM，信号端：±4KV
* IEC61000-4-6(射频传导)：3V（10KHZ-150KHZ），10V(150KHZ-80MHZ)
* IEC61000-4-16(共模传导)：30V COUNT 300V，1S
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2(通用工业标准)
