- 本产品是一款Modbus Plus协议型总线隔离器，符合Modbus Plus协议标准，通信速率1Mbps，2路总线电接口数据相互转发，电信号隔离并为电缆系统提供星形链接。本设备能够延长Modbus Plus总线的传输距离，改变总线拓扑结构，同时具有光耦隔离、降低干扰等性能。支持18~36V DC宽电源输入（可定制9~18V DC电源型号），具备继电器告警输出、电源冗余等优点。本产品同时采用无风扇、低功耗、工业级设计、IP40防护等级、波浪纹铝制加强机壳、35mm导轨安装，-40~75℃工作温度范围，能够满足各种工业的要求，提供便捷的通讯解决方案。
特点性能
* 提供2路Modbus Plus总线，通信速率1Mbps
* 2端口隔离功能，方便实现星形结构和延长电缆距离
* 提供2路光耦隔离电口，隔离电压1000V，提供4000V防雷保护功能
* 提供3个LED状态指示灯
* 隔离冗余18~36V DC电源（可定制9~18V DC电源型号），隔离电压1500V，支持反接保护功能
* IP40防护等级，波浪纹铝制加强机壳，采用标准工业35mm导轨安装方式
* 工作温度范围：-40~75℃，满足各种工业要求
- 总线数据接口
* 兼容Modbus Plus DB9-F接头
* 符合Modbus Plus总线协议，通信速率1Mbps
* 隔离电压1000V
* 终端电阻：本机内部不带终端电阻，请按需要决定是否外接
电源
* 隔离冗余18~36V DC电源（可定制9~18V DC电源型号），典型工业标准电压DC 24V，功耗不超过4W，隔离电压1500V，具有反接保护功能，采用5芯5.08mm工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）
继电器
* 继电器告警输出：总线数据接口故障告警输出
* 触点容量：1 A 24V DC，工业端子接口
机械特性

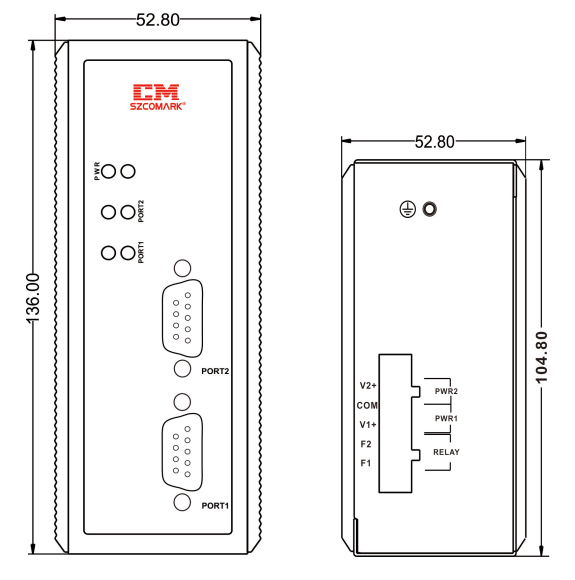

* 尺寸（长×宽×高）：136mm×104.8mm×52.8mm
* 净重：800g
* 外壳：IP40防护等级，波浪纹铝制加强机壳
* 安装：35mm导轨安装
工作环境
* 工作温度：-40℃~75℃，可选宽温产品（-40~85℃）
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修期
* 保修期：5年
符合标准
* IEC61000-4-2(ESD)：电源端：±8KV接触放电，±15KV空气放电；继电器：±8KV接触放电，±15KV空气放电；信号端：±15KV空气放电
* IEC61000-4-4(EFT)：电源端：±4KV，继电器：±4KV
* IEC61000-4-5(Surge)：电源端：±1KV DM/±2KV CM，继电器：±1KV DM/±2KV CM
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准），IEC61850-3（变电站），IEEE1613（电力分站）
* EN50121-4（轨道交通）
包装说明
* Modbus Plus总线隔离器一台（配工业接线端子，设备供电用）
* 说明书一份
* 保修卡一份
