一、项目概述

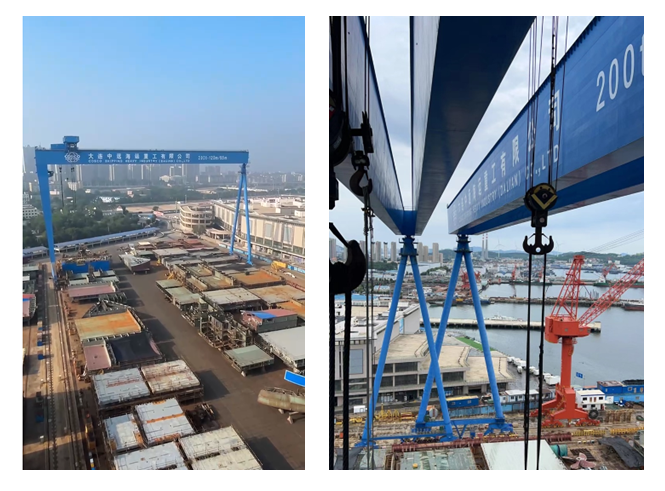

在项目中，通常使用有线方式进行传输数据，对于无法使用有线组网方案的场景，例如龙门架塔吊，塔吊之间是分离且移动的，无法布线施工困难。

二、解决方案

使用无线基站传输方案，无需布线，支持点对点，点对多点远距离无线传输，可满足工厂、工地、码头、景区无线传输、覆盖需求，仅需一次接入成本，可享受稳定高品质无线网络传输服务。

塔吊装置协同不仅对设备传输稳定性有着非常高的要求，对于设备的可靠性也提出了挑战。

在本次案例当中现场有非常多的干扰源，使用常规的5.2GHz、5.8GHz频段延迟大，丢包严重，采用扩频技术（6GHz）不受其干扰，保证数据稳定传输。

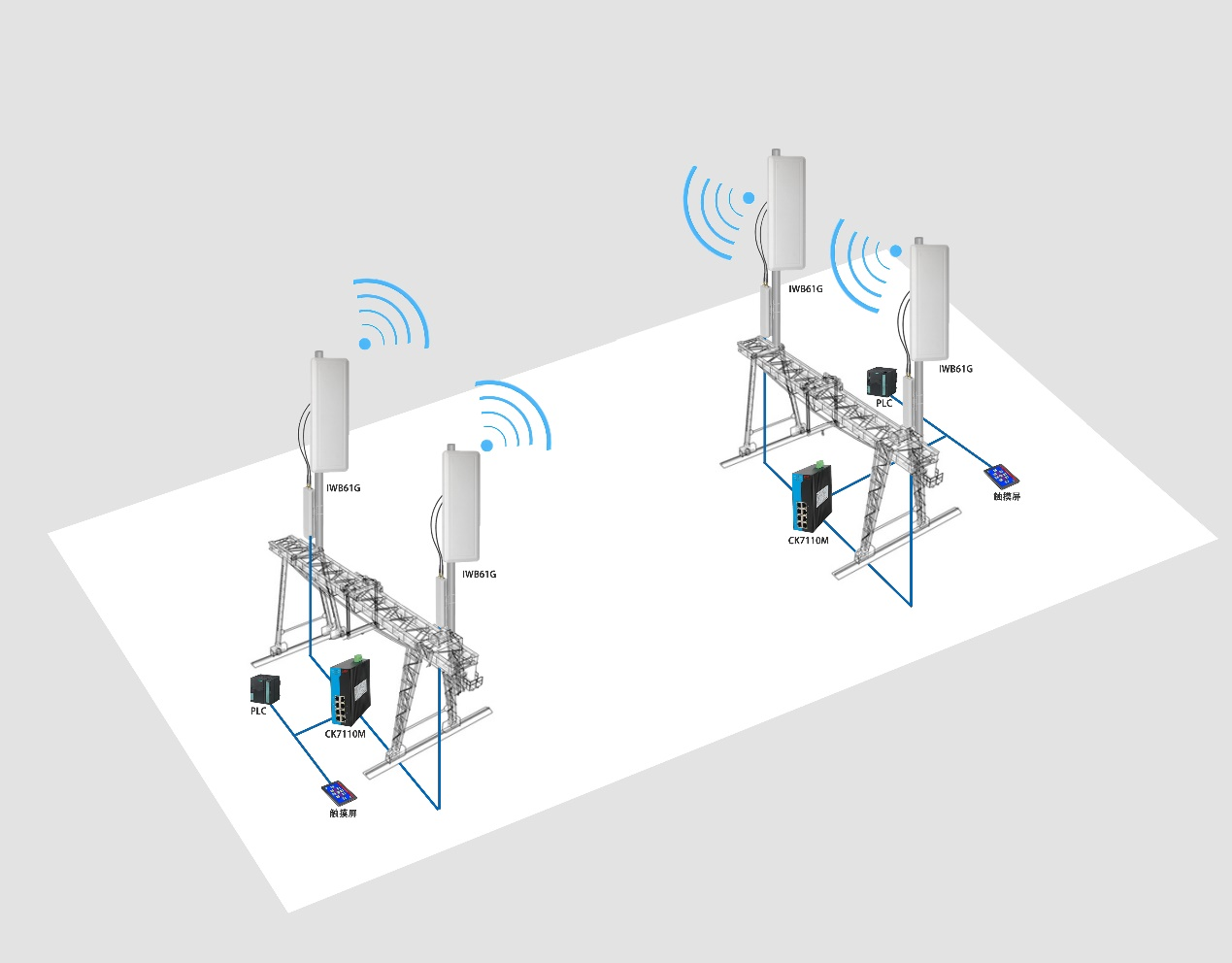

无线覆盖基站采用双主双归结构形成环网，使用讯记工业以太网交换机CK-Ring技术，当任意一个节点或链路失效，不影响数据的传输，实现主备链路的的自主切换。

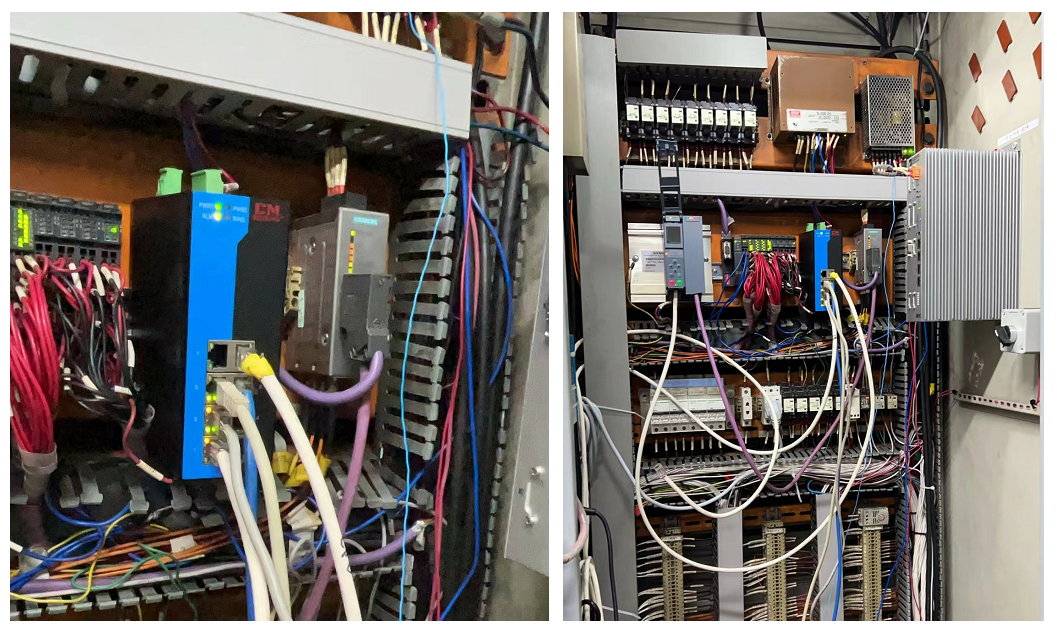

现场施工图

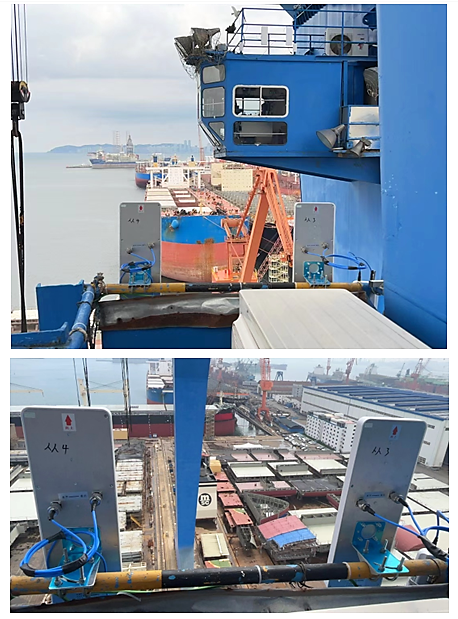

现场施工图

三、设备优势

无线覆盖基站

*无线模式：接入点 (自动 WDS), 接入点 (TDMA3 ), 站点 (WDS/TDMA3), 站点 (ARPNAT)

*无线技术：支持无线扩频技术（6GHz）智能动态轮询，自动信道选择，自动调制方式选择，发射功率自动控制(ATPC)

*无线安全：WPA/WPA2 个人加密, WPA/WPA2 企业加密, WACL, 用户隔离

*无线QoS：TDMA实现4队列优先

*网络模式：IPv4 IPv6桥接 路由

*网络技术：支持VLAN、VLAN透传

* WAN协议：静态IP，DHCP客户端

*服务：DHCP 服务， SNMP 服务， NTP 客户端，路由跟踪， ping 看门狗

*管理：HTTP(S) GUI, SSH, SNMP read, WNMS, Telnet

*工具：站点勘测，连接测试，天线校准

工业以太网交换机
* 支持Web、CLI和SNMP三种管理方式，CLI支持Telnet和CONSOLE登录
* 支持存储转发机制
* 支持端口常用特性设置，如端口使能、自适应或流控等
* 支持端口镜像，用于在线调试、监控网络数据状态
* 支持端口带宽限制功能，优化带宽利用
* 支持端口聚合功能，用于扩展网络带宽，提高网络传输效率
* 支持端口优先级QoS设置
* 支持端口MAC地址学习和数据统计功能
* 支持802.1Q VLAN设置，有效控制广播域
* 支持单播/多播MAC地址管理
* 支持静态IGMP多播过滤，用于过滤工业以太网协议中的多播流量
* 支持GMRP工业组播注册协议，用于变电站的应用
* 支持SNMP V1/V2C/V3使不同层次的网络管理
* 支持RSTP，避免报文在环路网络中的增生和无限循环
* 支持即插即用的冗余自愈以太环网技术（全负载下故障恢复时间＜20ms），支持环网单环、相切和相交三种环网模式
* 支持ERPS，CK-Ring工业级的以太网环网保护技术，满足工业快速收敛可靠性的应用要求
* 支持继电器告警输出
* 支持全局网络系统管理
