一、项目概述

PROFIBUS是现场总线应用比较广泛的协议之一，支持主从模式以及多主多从的工作模式。在多主站的环境下，主站间通过令牌传递的方式决定对总线的控制权，获得控制权，主站便可以与从站进行数据的发送和接收，实现点对点的通信。

二、解决方案

在PROFIBUS中，不同站点之间的距离较远时，使用DP电缆进行通信时，线材贵，布线不方便，相比之下光纤在长距离传输时更具有优势，使用总线光纤转换器Profibus将串口信号转换为光信号传输解决这个问题。在工业环境中，讯记总线光纤转换器Profibus耐高温使用寿命长满足各种工业现场要求。支持多种连接方式，组网更灵活。

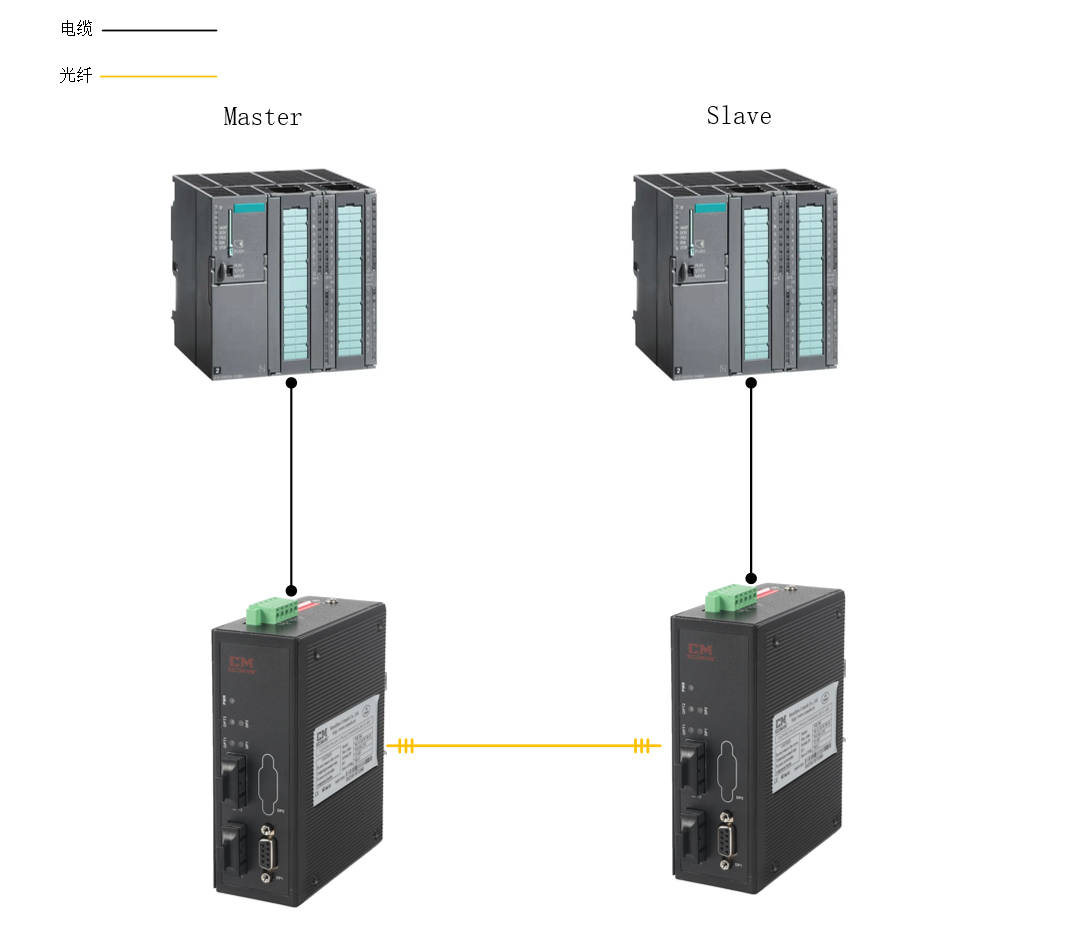

点对点：

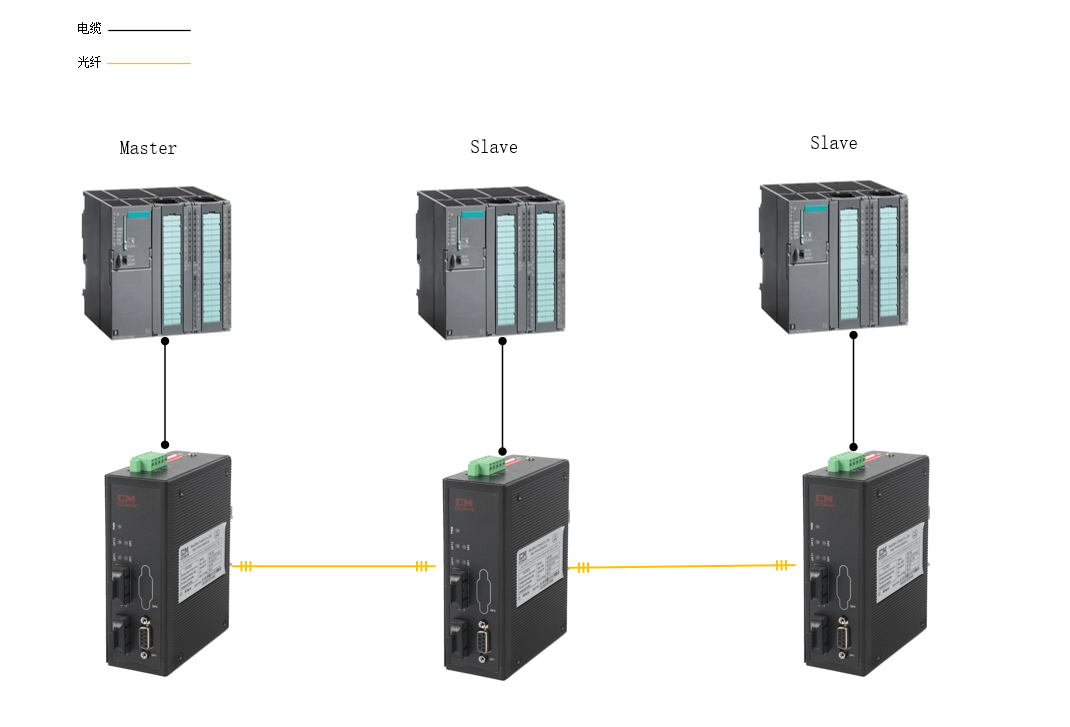

链型连接：

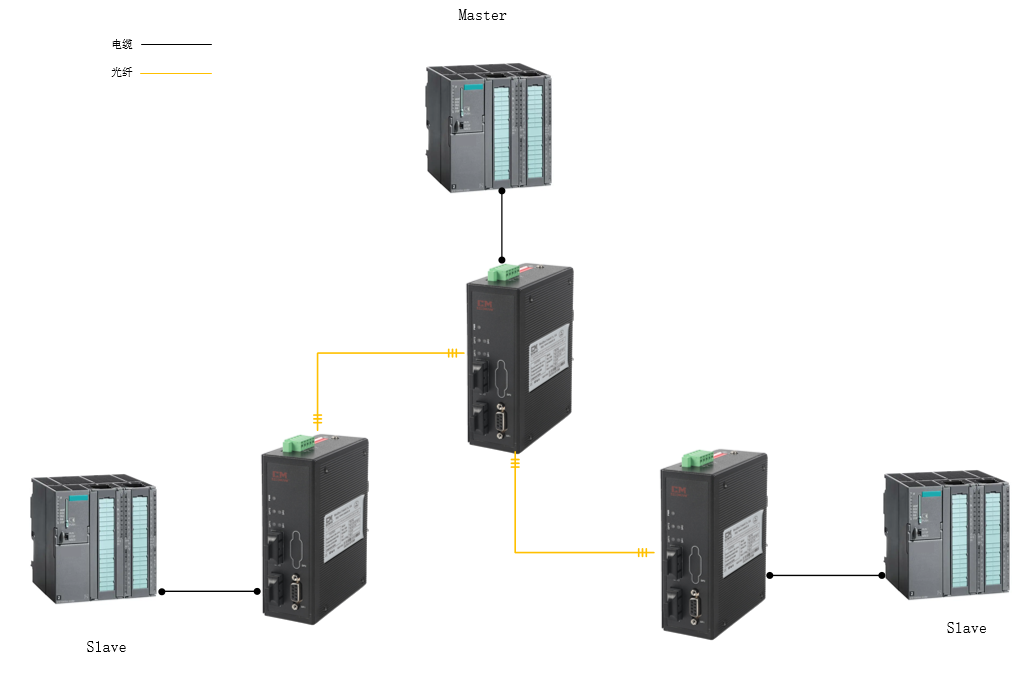

星型连接：

三、设备优势

提供 1~2 路 Profibus 现场总线，通信速率(9.6K-12M)bps

提供 1~2 路光纤链路，默认 ST 接口，可选 SC、FC

提供光纤链路故障输出告警 LED 状态指示灯

隔离冗余 18~36V DC 电源（可定制 9~18VDC 电源型号）隔离电压 1500V，支持反接保护功能

IP40 防护等级，波浪纹铝制加强机壳，采用标准工业 35mm 导轨安装方式

工作温度范围：-40~75℃，满足各种工业现场要求
