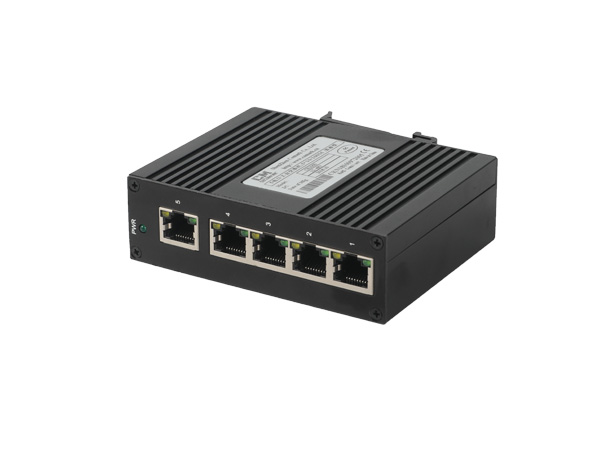

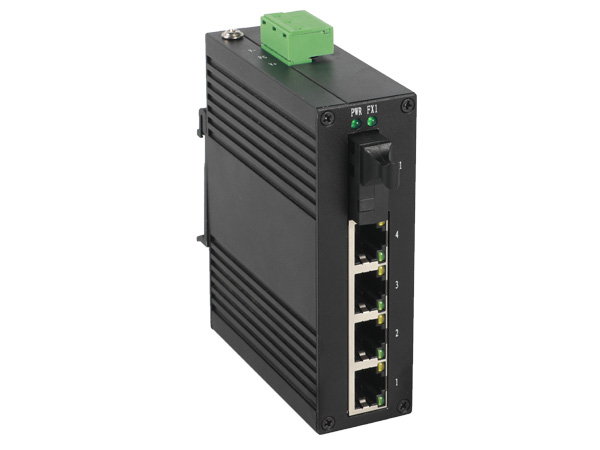

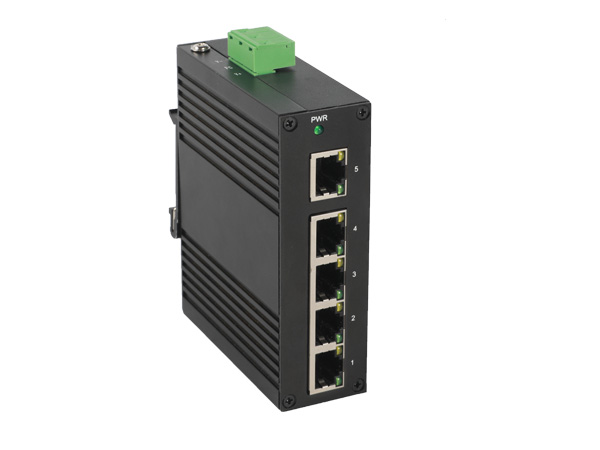

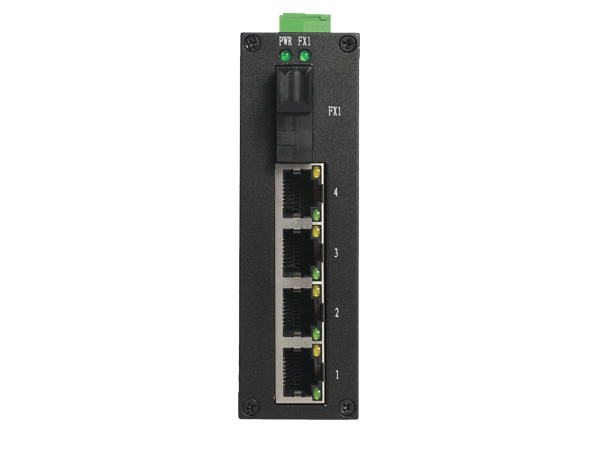

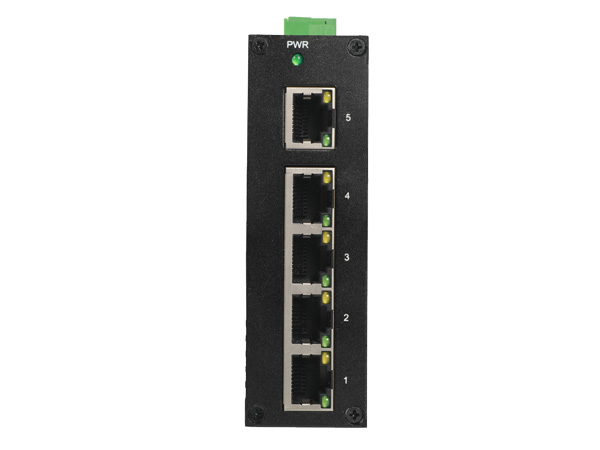

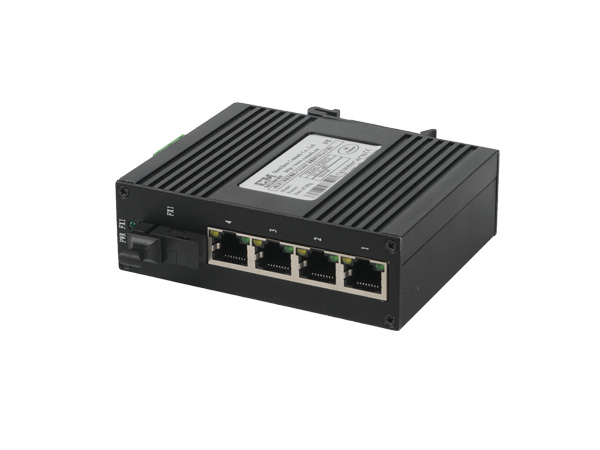

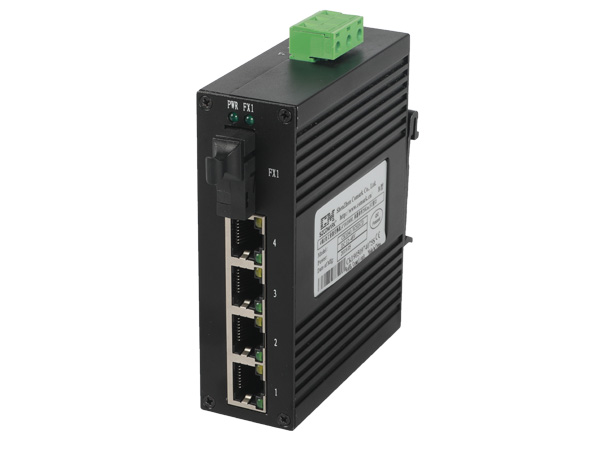

5口百兆紧凑型交换机采用高强度IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供全面的LED状态指示，支持电压12~48V DC电源输入，以增加通讯网络的可靠度。提供4~5个10/100Base-T(X) RJ45电口和0~2个100Base-FX光口（可选FC、ST），可以根据业务口需求灵活的进行光电组合。基于工业安装需求，提供DIN35导轨或壁挂式这两种安装模式。本产品采用智能识别PROFINET协议报文，采用先进调度算法优先转发解决PROFINET网络实时性低延时需求，工作温度-40~85℃，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案。

* 符合IEEE802.3/802.3u标准，存储转发交换方式

* 提供2~5个10/100Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），MDI/MDI-X自适应

* 提供1~2个100Base-FX光口，默认SC接口，可选FC、ST，最远可传输120公里

* 采用高强度IP40外壳及工业级EMC设计

* 支持电压12~48V DC电源输入

* 工作温度-40~85℃

技术

*  标准：IEEE802.3、IEEE802.3u

接口

*  RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，MDI/MDI-X自适应

*  百兆光口：100Base-FX百兆全双工，默认SC接口，可选FC、ST，最远可传输120公里

交换属性

*  十兆转发速度：14881pps

*  百兆转发速度：148810pps

*  传输方式：存储转发

*  系统交换带宽：1Gbps

*  缓存大小：448Kbits

*  MAC地址表：1K

电源

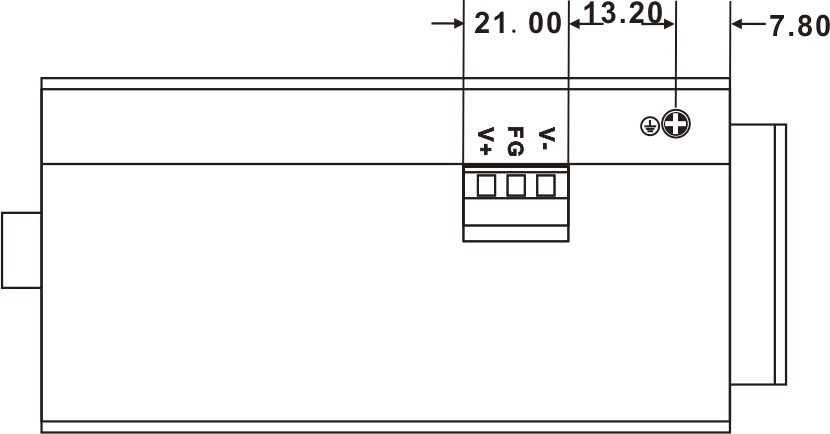

*  12~48V DC电源输入，典型工作电压12V/24V/48V，采用3芯7.62mm间距标准工业端子

*  空载功率：2光2电2.40W /1光4电1.68W/5电 0.24W(@24VDC)

*  满载功率：2光2电2.64W /1光4电2.14W/5电 0.96W(@24VDC)

机械特性

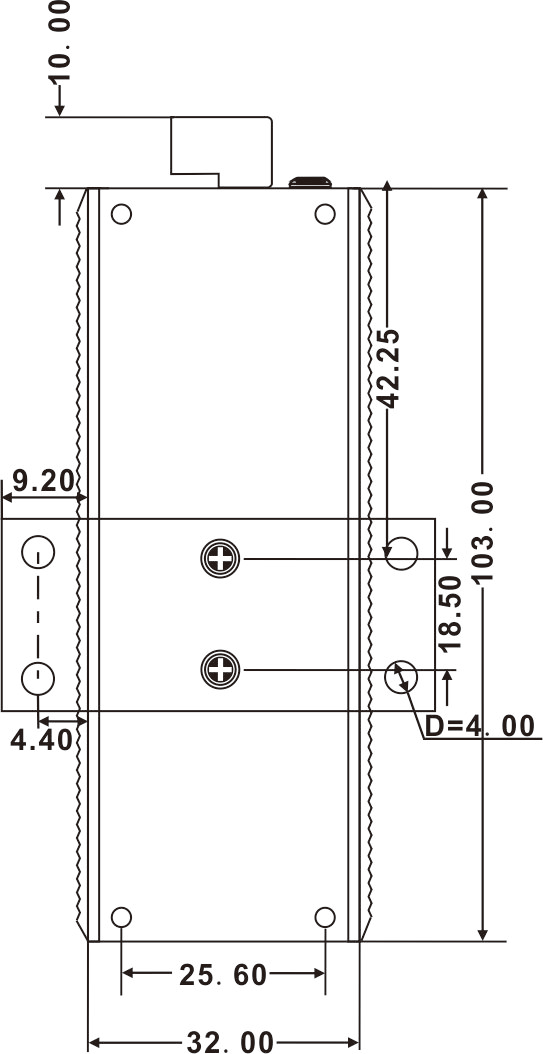

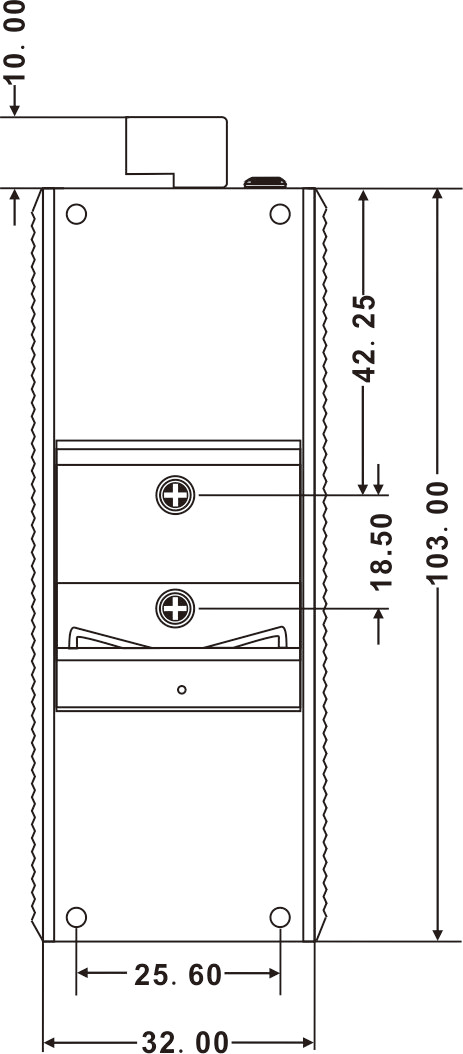

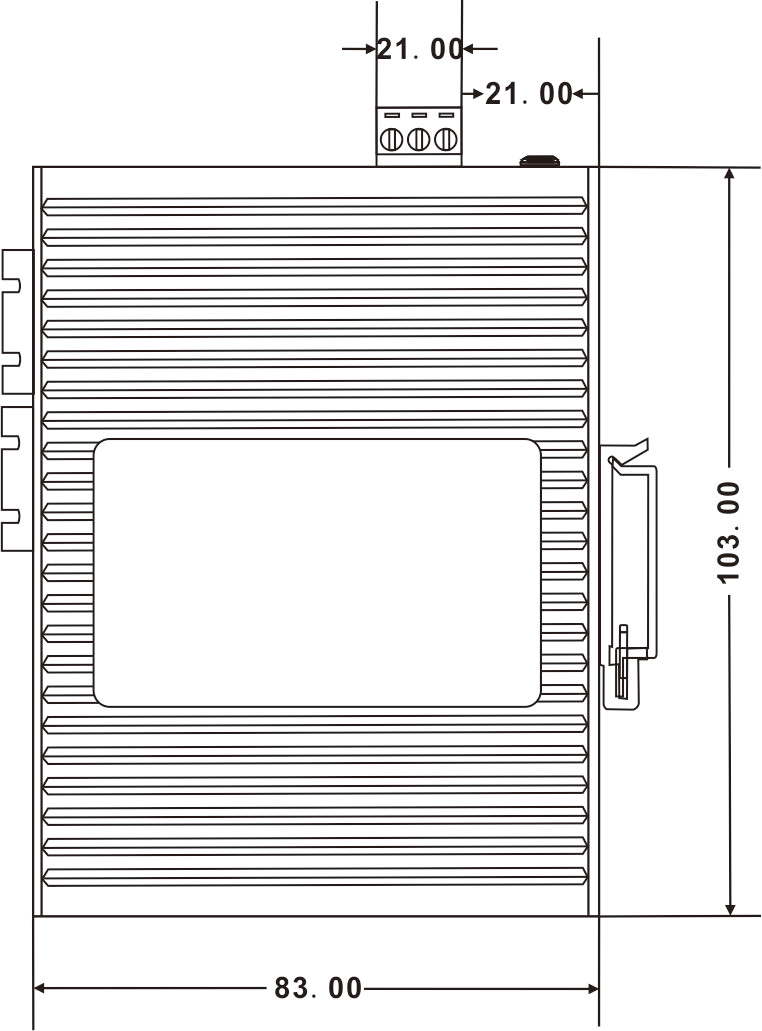

*  尺寸（W×H×D）：32mm×103mm×83mm

*  净重：200克

*  外壳：IP40等级保护，金属外壳

*  安装：壁挂式或DIN导轨式安装

工作环境

*  工作温度：-40℃~85℃

*  存储温度：-40℃~85℃

*  相对湿度：5%~95%（无凝露）

保修

*  保修期：5年

符合标准

*  IEC61000-4-2(ESD)：±6KV接触放电，±15KV空气放电

*  IEC61000-4-3(RS)：10V/M(80-1000MHZ)

*  IEC61000-4-4(EFT)：电源端：±4KV，信号端：±2KV

*  IEC61000-4-5(Surge)：电源端：±2KV CM/±1KV DM，信号端：±4KV

*  IEC61000-4-6(射频传导)：3V（10KHZ-150KHZ），10V(150KHZ-80MHZ)

*  IEC61000-4-16(共模传导)：30V COUNT 300V，1S

*  IEC60068-2-6（振动）

*  IEC60068-2-27（冲击）

*  IEC60068-2-32（自由跌落）

*  IEC61000-6-2（通用工业标准）

*  EN50121-4（轨道交通）

*  IEC61850-3 (变电站)

* IEEE1613(电力分站)
