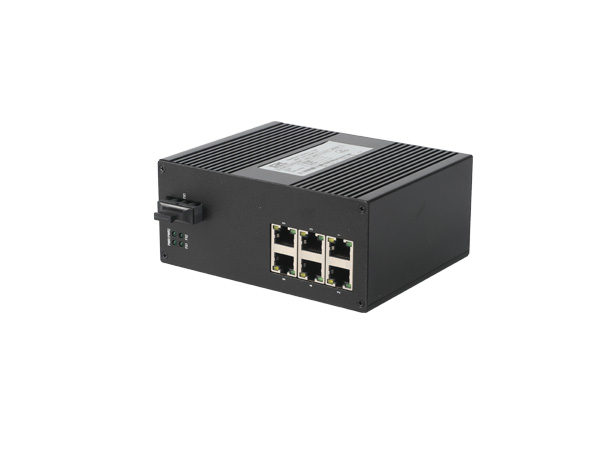

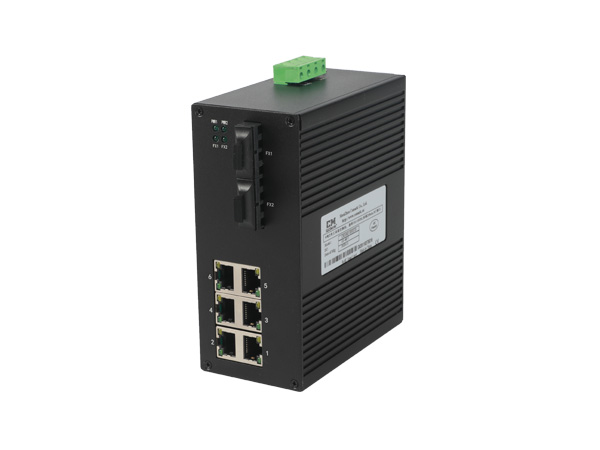

8口百兆紧凑型交换机采用高强度IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供全面的LED状态指示，支持冗余宽电压12~48V DC电源输入，以增加通讯网络的可靠度。提供6~8个10/100Base-T(X) RJ45电口和0~2个100Base-FX光口（可选FC、ST），可以根据业务口需求灵活的进行光电组合。基于工业安装需求，提供DIN35导轨或壁挂式这两种安装模式。本产品采用智能识别PROFINET协议报文，采用先进调度算法优先转发解决PROFINET网络实时性低延时需求，工作温度-40~85℃，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案。

* 符合IEEE802.3/802.3u标准，存储转发交换方式
* 提供6~8个10/100Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），MDI/MDI-X自适应
* 提供0~2个100Base-FX光口，默认SC接口，可选FC、ST，最远可传输120公里
* 采用高强度IP40外壳及工业级EMC设计
* 支持冗余宽电压12~48V DC电源输入
* -40~85℃工作温度范围

技术

* 标准：IEEE802.3、IEEE802.3u

接口

* RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，MDI/MDI-X自适应

* 百兆光口：100Base-FX百兆全双工，默认SC接口，可选FC、ST，最远可传输120公里；单纤波长：A型机发送波长为单模1310nm，接收波长为1550nm，B型机发送波长为单模1550nm，接收波长为1310nm

交换属性

* 十兆转发速度：14881pps

* 百兆转发速度：148810pps

* 传输方式：存储转发

* 系统交换带宽：1.6Gbps

* 缓存大小：448Kbits

* MAC地址表：1K

电源

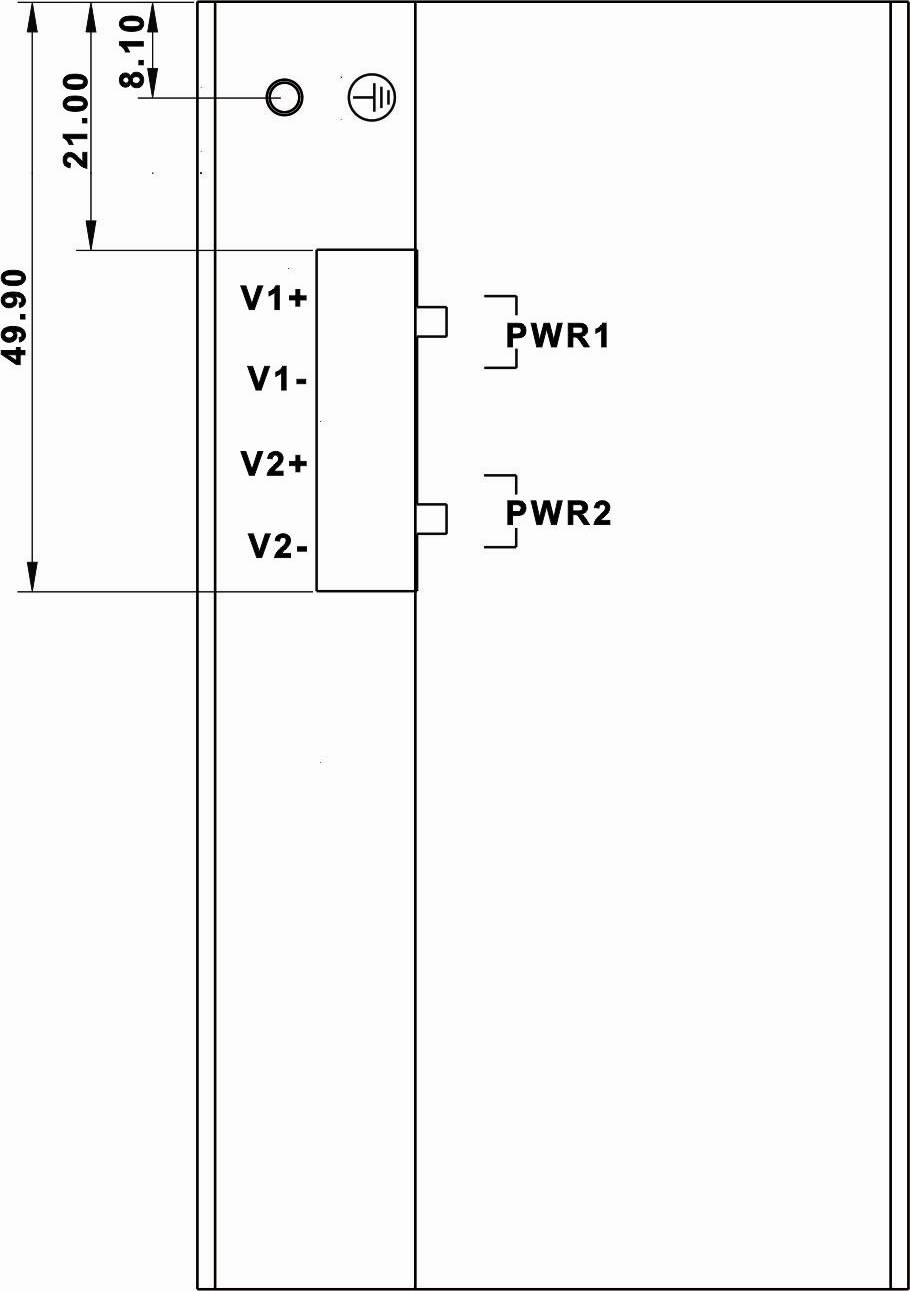

* 冗余宽电压12~48V DC电源输入，典型工作电压12V/24V/48V，采用4芯7.62mm间距标准工业端子

* 空载功率：2光6电2.64W/8电0.72W(@24VDC)

* 满载功率：2光6电3.36W/8电1.92W(@24VDC)

机械特性

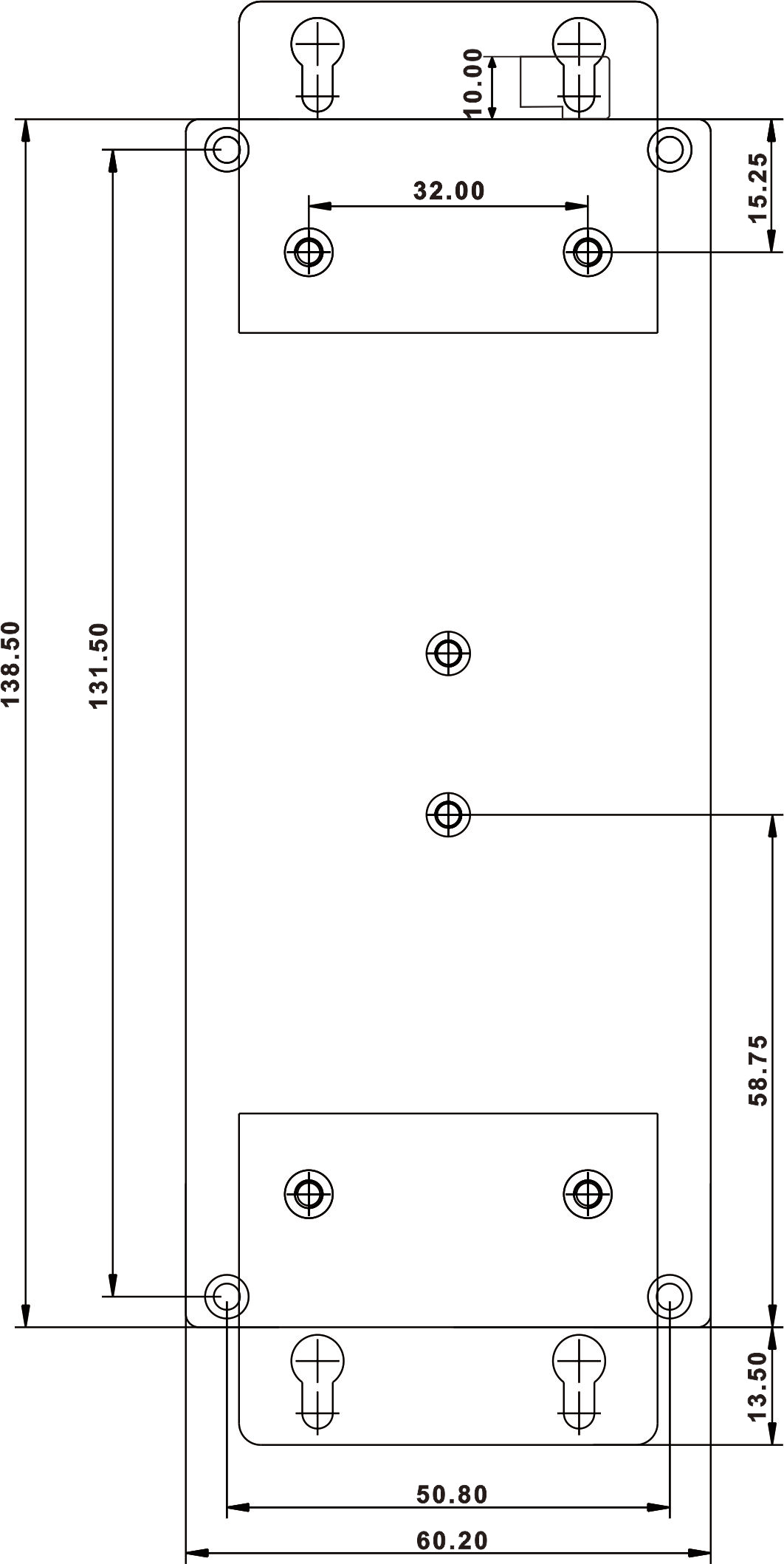

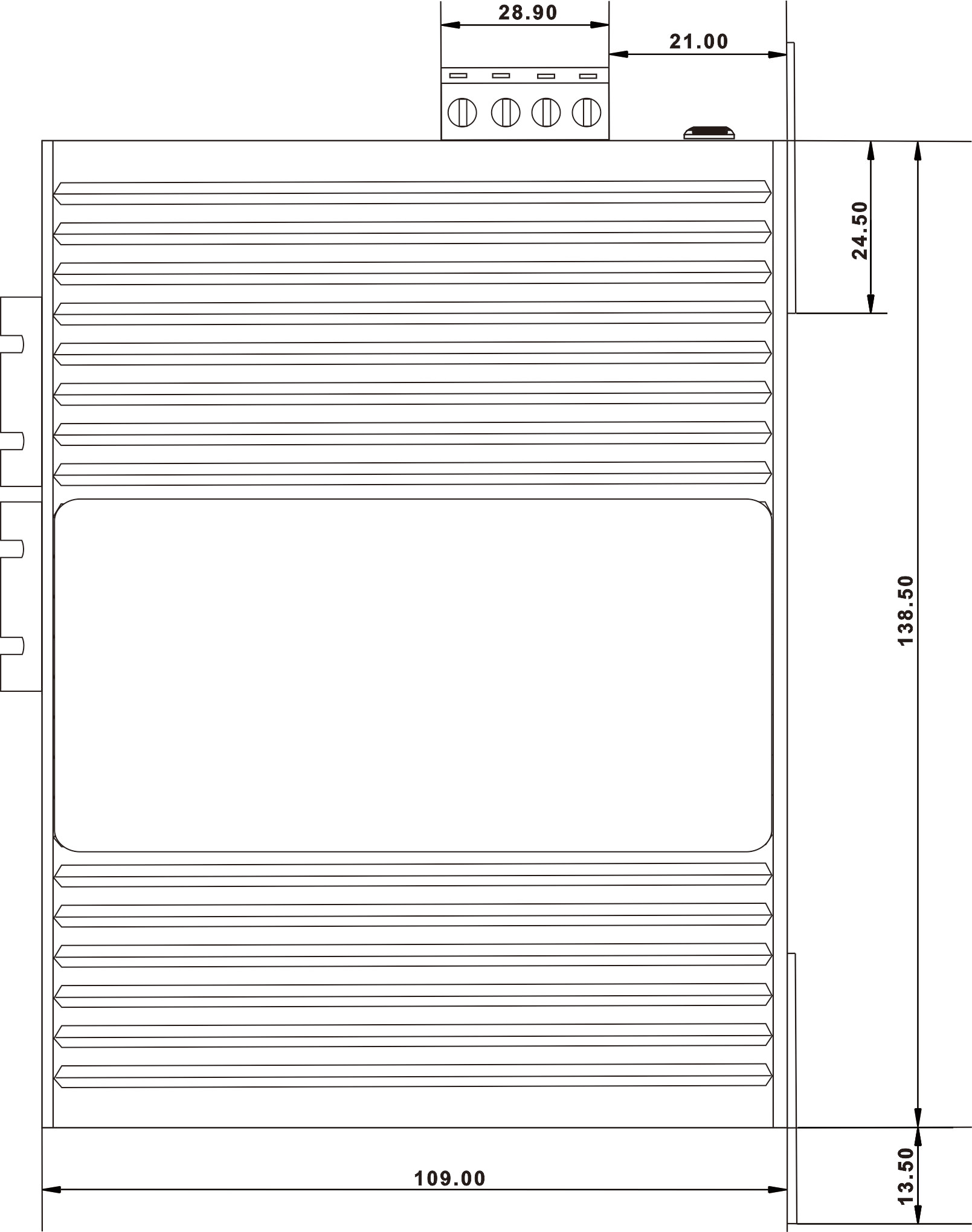

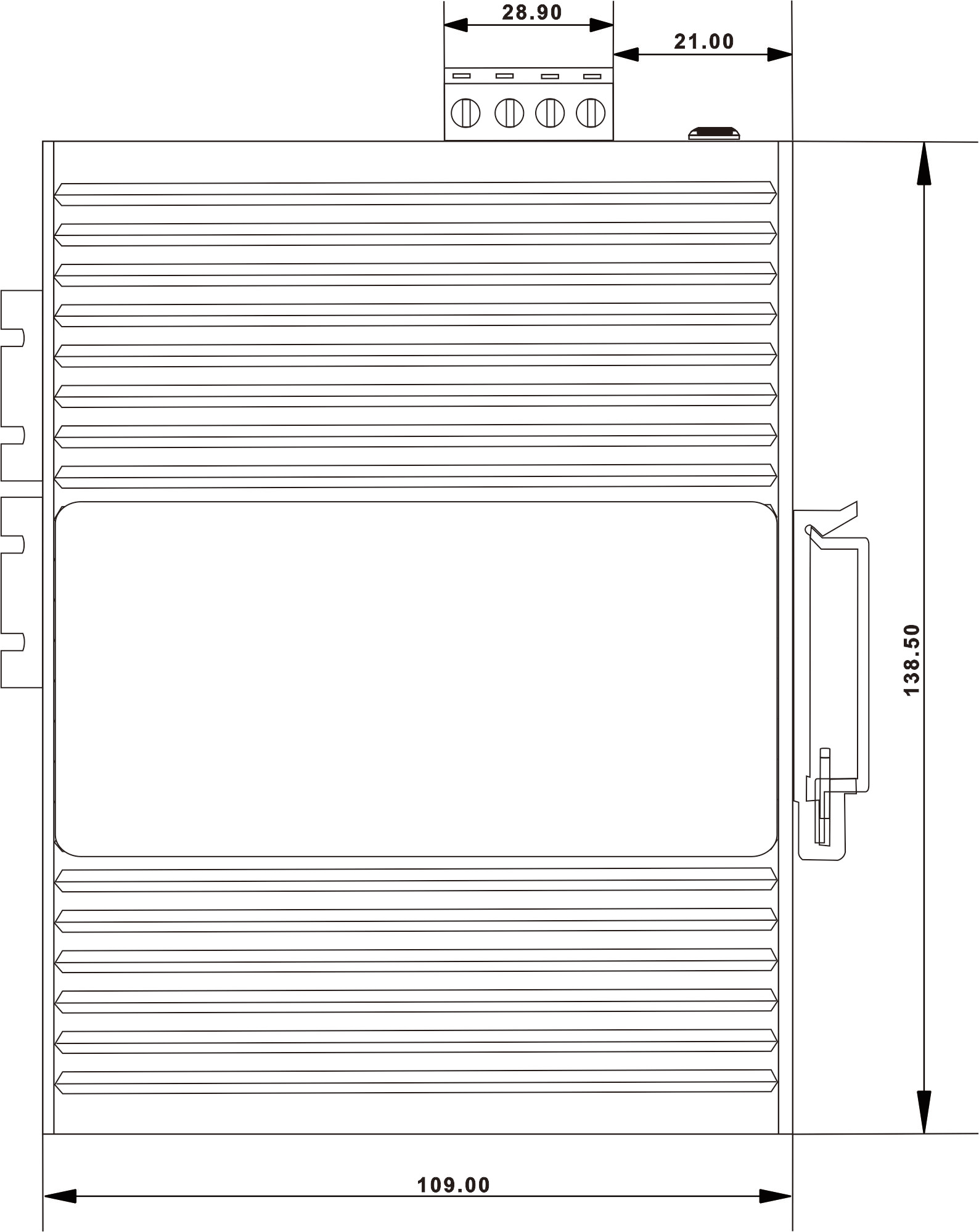

* 尺寸（W×H×D）：60.2mm×138.5mm×109mm

* 净重：600克

* 外壳：IP40等级保护，金属外壳

* 安装：壁挂式或DIN导轨式安装

工作环境

* 工作温度：-40℃~85℃

* 存储温度：-40℃~85℃

* 相对湿度：5%~95%（无凝露）

保修

* 保修期：5年

符合标准

* IEC61000-4-2（ESD）：±6KV/±8KV接触放电，±15KV空气放电

* IEC61000-4-3（RS）：10V/M（80-1000MHZ）

* IEC61000-4-4（EFT）：电源端：±4KV，信号端：±2KV

* IEC61000-4-5（Surge）：电源端：±4KV CM/±2KV DM，信号端：±4KV

* IEC61000-4-6（射频传导）：3V（10KHZ-150KHZ），10V（150KHZ-80MHZ）

* IEC61000-4-16（共模传导）：30V COUNT 300V，1S

* IEC60068-2-6（振动）

* IEC60068-2-27（冲击）

* IEC60068-2-32（自由跌落）

* IEC61000-6-2（通用工业标准）

* EN50121-4（轨道交通）

* IEC61850-3 (变电站)，IEEE1613(电力分站)
