CRS7228系列产品采用智能识别PROFINET协议报文，采用先进调度算法优先转发解决PROFINET工业控制网络实时性低延时的需求。该产品支持4个千兆电口（选配POE）、0-2个千兆千兆SFP接口(单模或多模可选)。提供DIN35导轨和壁挂式两种安装方式，能满足不同应用现场的需求。硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
|
标准和协议 |
10Base-T,遵循IEEE 802.3 100Base-TX和100BaseFX，遵循IEEE 802.3u 1000Base-X,遵循IEEE 802.3z 1000Base-T,遵循IEEE 802.3ab PoE,遵循IEEE 802.3af PoE+,遵循IEEE 802.3at |
|
接口 |
千兆电口：10/100/1000Base-T(X) 千兆POE电口：10/100/1000 Base-T(X)；输出功率15W或30W * 仅PoE机型支持 RJ45接口支持自动流速控制,全/半双工模式，MDI/MDI-X自动侦测 千兆SFP：1000 Base-X SFP 千兆光口：1000Base-FX,SC/ST/FC可选 * 仅尾缀4GT1GF、4GP1GF机型支持 |
|
PoE |
单个PoE口最大输出功率：30W PoE供电引脚：V+、V+、V-、V-对应针脚1、2、3、6 |
|
交换属性 |
MAC地址：2K 背板带宽：12G 传输方式：存储转发 交换时延：<10μs 缓存大小： 3Mbits 最大帧长： 16000 字节 MAC 地址表： 4K |
|
输入电压 |
直流输入 DC12~48V,POE输入 DC48~52V 无极性保护 3芯7.62mm间距接线端子 |
|
整机功耗 |
空载: 1.92W@24VDC 满载: 4.8W@24VDC;POE满载整机功耗＜120W |
|
工作环境 |
工作温度:-40~80℃ 存储温度:-40~85℃ 相对湿度:5%～95%（无凝露） |
|
机械结构 |

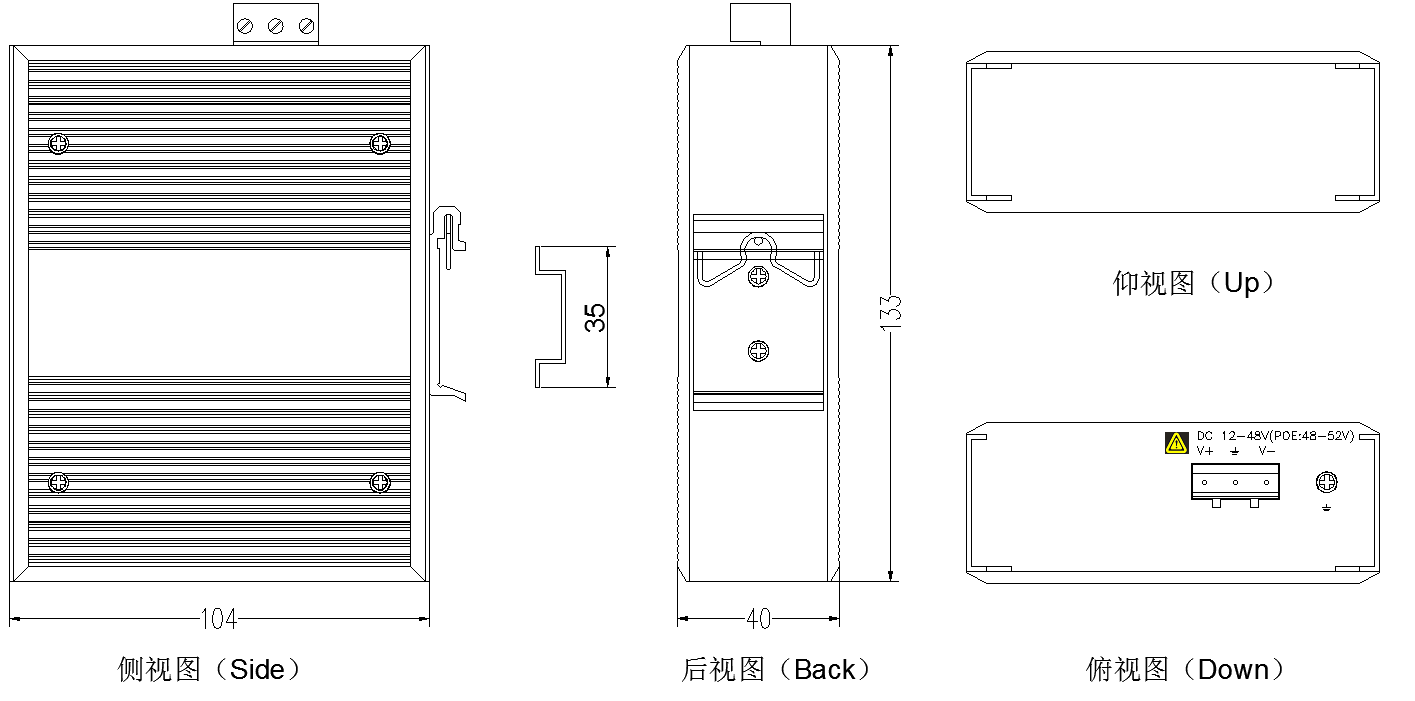

外壳:IP40 防护等级，金属外壳 安装:35mm 导轨式安装 净重： 500g 尺寸（宽×高×深）: 40mm×133mm×104mm |
|
符合标准 |
IEC61000-4-2（ESD）:±6KV接触放电，±15KV空气放电 IEC61000-4-3（RS）:10V/M（80-1000MHZ） IEC61000-4-4（EFT）:电源端:±4KV，信号端:±4KV IEC61000-4-5（Surge）:电源端:±4KV CM/±2KV DM，信号端:±4KV IEC61000-4-6（射频传导）:3V（10KHZ-150KHZ），10V（150KHZ-80MHZ） IEC61000-4-8（工频磁场）:100A/M COUNT 1000A/M，1S TO 3S IEC61000-4-12/18（振荡波）:2.5KV CM，1KV DM IEC61000-4-10（阻尼振荡）:30A/M IEC61000-4-16（共模传导）:30V COUNT 300V，1S IEC61000-6-2（通用工业标准）
|
|
质保 |
5年 |
