CK1000-4GT1GF系列是一款千兆非网管工业以太网交换机，支持 1 个1000MBase-X光口+4 个 10/100/1000MBase-T 自适应 RJ45 端口。产品采用无风扇、低功耗设计， IP40防护等级，波纹式高强度金属外壳，工作性能更加稳定。产品符合CE、FCC、RoHS 标准。-40至85℃的工作温度范围能够适应恶劣的工作环境。D IN导轨式安装，满足工业现场的需求，能为用户的 以太网设备连接提供可靠的、快捷的解决方案。
|
业务接口 |
1*1000Base-X 、4*10/100/1000MBase－T |
|
|
电源接口 |
3P凤凰端子，双电源冗余 |
|
|
LED灯 |
电源指示灯：PWR(绿色) ；光口：FX(绿色)；网口指示灯：黄色（100 or POE）绿色(Link) |
|
|
线缆类型及距离 |
双绞线 0-100m（CAT5e,CAT6） |
|
|
单模光纤 多模光纤 光纤接口 |
20/40/60/80/100/ 120KM 550m/2KM LC/SC/ST/FC |
|
|
网络拓扑&规模 |
星型拓扑
总线拓扑 树形拓扑 |
支持
支持 支持 |
|
|
电气特性 |
电源电压：DC10~55V（POE/DC48~55V） 功耗 非POE满载（Total power）<4W，PoE满载<60W |
||
|
PoE支持，可选配 |
PoE端口 4 PoE协议 802.3af 802.3at PoE管理 不支持 |
||
|
交换容量 |
8G |
||
|
MAC地址表 |
8K |
||
|
报缓冲区 |
1M |
||
|
转发延迟 |
<10us |
||
|
端口特性 |
交叉直连自适应 |
||
|
流量控制 |
支持 |
||
|
包长 |
支持10Kbytes |
||
|
风暴抑制 |
支持 |
||
|
防护 |
IP等级 IP40 |
IEC 61000-4-5 Level 3（4KV/2KV）（8/20us）
IEC 61000-4-5 Level 3（6KV/2KV）（10/700us） |
|
|
瞬间脉冲抗干扰 IEC 61000-4-4 Level 3 （1V/2V） 传导抗干扰 IEC 61000-4-6 Level 3 （10V/m） 电源频率磁场抗扰 IEC 61000-4-8 Level4（30A/m） 电压跌落 IEC 61000-4-11 Level3 （10V） EMI CLASS A 抗静电干扰 IEC 61000-4-2 Level 4 （15KV/30KV） 自由跌落 0.5m |
|||
|
工作温度 |
-40℃~+85℃ |
||
|
储藏/运输温度 |
-40℃~+85℃ |
||
|
相对湿度 |
5%~95% 不支持凝露（non-condensing） |
||
|
散热方式 |
无风扇设计，自然散热 |
||
|
MTBF |
100,000 小时 |
||
|

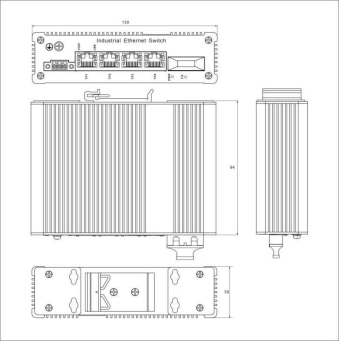

尺寸 |
130X94X35mm |
||
|
安装方式 |
导轨式安装 |
||
|
重量 |
0.5KG |
||
- 该设备可广泛应用于智能建筑，智慧城市，智慧社区，智能交通、电信、安 防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。
