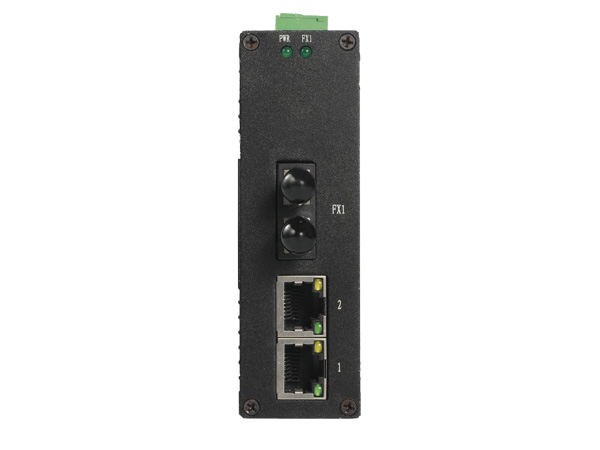

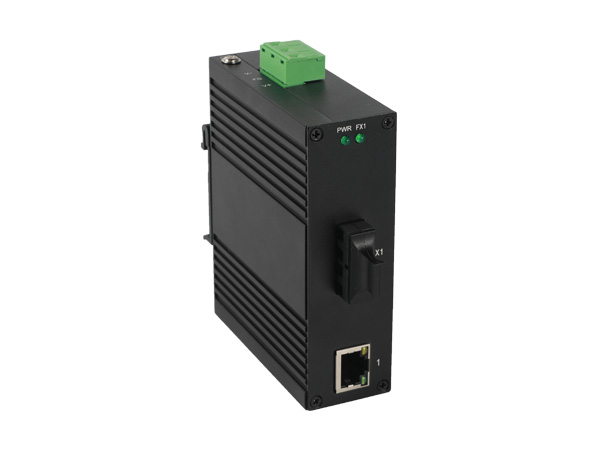

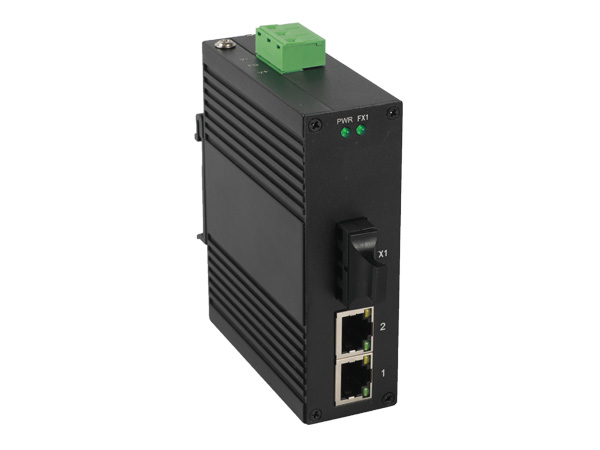

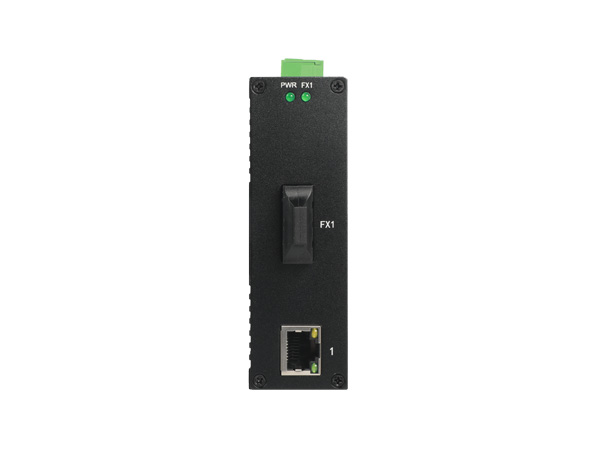

- 百兆紧凑型工业光纤收发器采用IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供LED状态指示，支持电压12~48V DC电源输入，以增加通讯网络的可靠度。提供1~2个10/100Base RJ45电口和1个100Base光口（可选FC、ST），可以根据业务口需求灵活的进行光电组合。基于工业安装需求，提供35mm导轨或壁挂式这两种安装模式。本产品采用业内优良的网络方案，-40~85℃工作温度范围，能够满足各种工业的要求，提供便捷的以太网通讯解决方案。
* 符合IEEE802.3/802.3u标准，存储转发交换方式
* 提供1~2个10/100Base RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），支持端口自动翻转
* 提供1个100Base光口，默认SC接口，可选FC、ST，可传输120公里
* 采用IP40外壳及工业级EMC设计
* 支持电压12~48V DC电源输入
* -40~85℃工作温度范围
- 技术
* 标准：IEEE802.3、IEEE802.3u
接口
* RJ45电口：10/100Base速率自侦测、全/半双工模式，支持端口自动翻转
* 百兆光口：100Base百兆全双工，默认SC接口，可选FC、ST，可传输120公里
交换属性
* 十兆转发速度：14881pps
* 百兆转发速度：148810pps
* 传输方式：存储转发
* 系统交换带宽：800Mbps
* 缓存大小：448Kbits
* MAC地址表：1K
电源
* 12~48V DC电源输入，典型工作电压12V/24V/48V，采用3芯7.62mm间距标准工业端子
* 空载功率：1.92W 24VDC
* 满载功率：2.16W 24VDC
机械特性

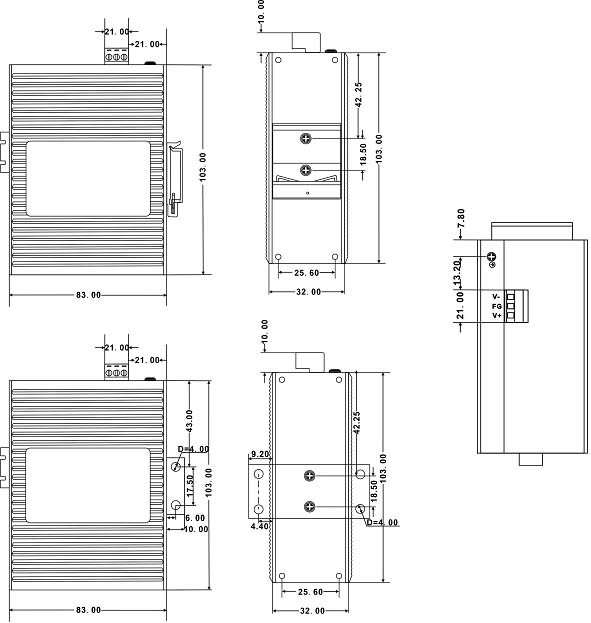

* 尺寸（W×H×D）：32mm×103mm×83mm
* 净重：200克
* 外壳：IP40等级保护，金属外壳
* 安装：壁挂式或导轨式安装
工作环境
* 工作温度：-40℃~85℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
符合标准
* IEC61000-4-2(ESD)：±6KV接触放电，±15KV空气放电
* IEC61000-4-3(RS)：10V/M(80-1000MHZ)
* IEC61000-4-4(EFT)：电源端：±4KV，信号端：±2KV
* IEC61000-4-5(Surge)：电源端：±2KV CM/±1KV DM，信号端：±4KV
* IEC61000-4-6(射频传导)：3V（10KHZ-150KHZ），10V(150KHZ-80MHZ)
* IEC61000-4-16(共模传导)：30V COUNT 300V，1S
* IEC60068-2-6（振动）
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准）
