工业无线AP在综合管廊中的应用
发布日期:2022-05-05
1.方案概述

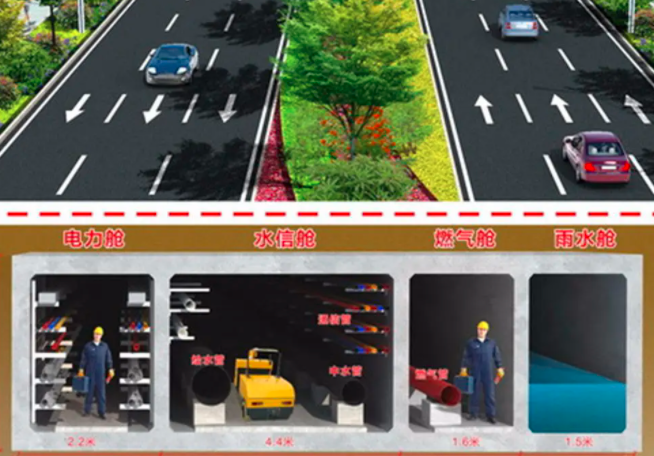

城市综合管廊,即在城市地下建造一个隧道空间,将电力、通讯,燃气、供热、给排水等各种工程管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理,是保障城市运行的重要基础设施和“生命线”。
城市综合管廊,即在城市地下建造一个隧道空间,将电力、通讯,燃气、供热、给排水等各种工程管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理,是保障城市运行的重要基础设施和“生命线”。
城市综合管廊系统不仅解决城市交通拥堵问题,还极大方便了电力、通信、燃气、供排水等市政设施的维护和检修。
2.方案需求
地下综合管廊是城市的超级大动脉,它将给城市带来从内到外的活力,但地下管线建设规模不足、管理水平不高等问题亦日益凸显。综合管廊属于地下封闭空间,一旦发生火灾,会迅速消耗掉管廊内部氧气并产生大量有害气体,当甲烷、一氧化碳等危险气体达到一定浓度时,还可引起爆炸。更严重的是,发生灾害时管廊内部环境十分恶劣,抢修难度很大,对抢修人员也将造成人身安全威胁。
因此需要建立一套高稳定性、高可靠性的综合管廊监控报警与运维管理系统。通过监控和管理系统对综合管廊内的设施运行、实时环境、出入口等进行全方位在线监测,实现综合管廊监测、运维的智能化、自动化,保障管廊内环境、设备、运维人员安全。因为现场环境的需求,系统需具备以下特点:
1.管廊特殊应用环境,无线设备需满足管廊应用。
2.网络稳定,抗干扰能力强,保障数据正常传输。
3.设备安装管廊无人值守环境,需具备高安全性,保障设备不被非法入侵和数据破坏。
4.长时间稳定无故障运行。
5.管廊无线覆盖+无线定位。
6.工作环境温度:-40℃-85℃。
深圳市讯记科技有限公司是专业从事工业互联产品和解决方案研发和销售的高新技术企业,是国内工业互联网产品和解决方案的提供商,公司自主研发创新和生产销售工业交换机、工业总线互联、工业无线、网关和边缘计算四大类产品,并提供整合的工业互联网管理平台,便于客户在各种复杂的工业环境下构筑安全、可靠、智能的通讯网络。是国内领先的工业通讯解决方案供应商。
3.综合管廊无线应用方案
综合管廊无线应用通过在管廊内部署无线接入点实现管廊内无线覆盖,同时管廊无线应用可以实现智能巡检和人员定位。通过在每个功能分区中心放置1台讯记WP330工业无线AP对分区两端各100+米管廊进行无线覆盖,部署3台或以上无线客户端WT500A设备接入无线定位设备,实现无线定位,无线接入点和无线定位设备连接到管廊传输网上实现与控制中心数据交互,在汇聚层采用讯记CK7220M-8GTX4SFP工业级导轨式网管型交换机组成冗余环网,保证链路的可靠性,在中心机房核心层选取讯记工业级机架式网管型CRS8028M-16GTX8GC系列网管型交换机进行管理,设置AC控制器IWG51G 对各功能分区的无线AP和定位设备进行统一管理和配置,AC控制器与各管廊分区下接入的AP和定位设备建立连接进行管理配置,最终实现整个管廊无线覆盖、采集信息回传和人员定位。
4.方案应用拓扑图
5.方案特点
1.工业级产品,所用交换机均通过国家电网A类认证,IEC61850-3标准。
2.交换机及无线产品均为宽温宽压,冗余双电源,工作温度可达-40~85℃。
3.交换机及无线产品防护等级均为IP40,防腐、防尘、防潮。
4.交换机采用光纤冗余环网,组网简单,稳定可靠。
5.私有快速环网技术CK-Ring,故障切换时间小于20ms。
6.完善的网络管理功能,讯记科技交换机除支持CLI、Telnet、WEB等常见管理方式外,还拥有强大的SNMP管理功能。
7.提供多种无线AP/网桥/客户端供现场选择。
8.提供一整套管廊无线解决方案、无线规划、网络优化,保障无线传输稳定有效。
9.AC+AP组网,支持二层/三层漫游,功率自动调整,AP统一管理,设备在线升级。
10.高安全性,支持WPA/WPA2加密、MAC地址过滤、黑白名单,标准接口。
11.AP设备支持标准IEEE802.3af/at POE 以太网供电,减少单独供电困扰。
