1.概述
我国国土面积辽阔，光能资源分布相对均匀，因此近些年，光伏产业在我国的发展也越来越广泛。因其与其他能源发电相比，没有任何排放和噪声，并且应用技术成熟、可靠。仅仅使用太阳能级半导体电子器件吸收太阳辐射能，就能转换成电能。太阳能因其储量的无限性，存在的普遍性，利用的清洁性以及实用的经济性，近些年已成为最具潜力的可再生能源。积极开发太阳能，大力发展光伏产业，已经在全球范围得到了前所未有的重视，现已成为各国可持续发展战略的重要组成部分。

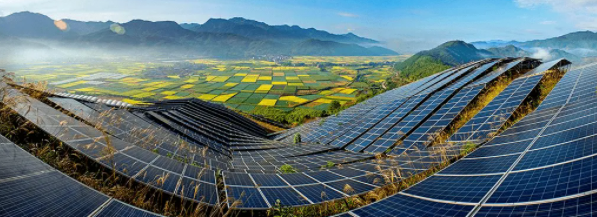

光伏电站主要组成部分是光电池阵列，汇流箱，低压直流柜，逆变柜，交流低压柜，升压变压器等，最后产生的高压电流并入电网。
2.方案需求
* 网络传输设备的可靠性和稳定性；
* 工业级设备，支持宽温，适应光伏电厂恶劣地理气候环境；
* 为后台提供设备数据的采集和传输，采集来自逆变器、汇流箱等多种智能终端设备的数据信息；
* 支持远距离传输数据；
* 设备管理简单,方便运维。

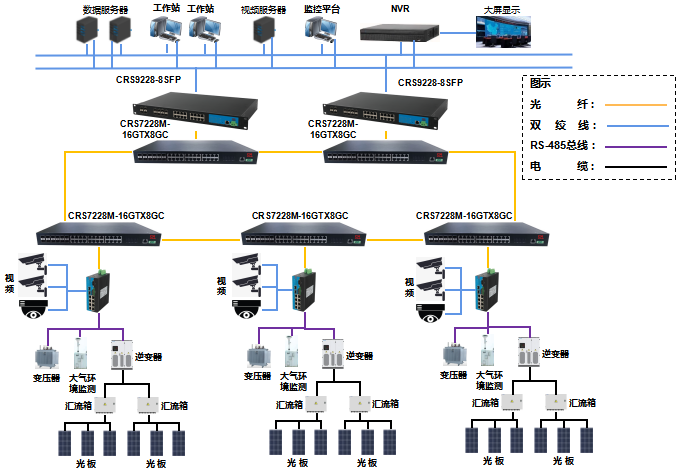

3.方案拓扑及介绍
光伏发电网络架构主要由控制中心（即核心层）、接入层（数据汇聚层）和接入终端（现场层）组成，核心层工业以太网交换机CRS9228-8SFP与汇聚层工业以太网交换机CRS7228M-16GTX8GC通过光口级联的方式向后台传输数据，核心层工业以太网交换机开启相关管理功能，减少网络故障，提高网络传输的安全性和稳定性。工业以太网交换机CRS7228M-16GTX8GC连接串口工业以太网交换机，光伏发电站设备通过RS485串口连接串口服务器，设备数据都通过串口交换机CK7080S来进行数据传输。串口交换机CK7080S支持串口转成以太网协议，提供管理功能，方便运维。
4.方案特点
* 工业以太网交换机，支持宽温、防尘、防潮，IP40防护等级，适用于各种工业环境；
* 设备高稳定性和可靠性，在强电磁干扰环境下确保数据零丢包，实时传输数据；
* 抗强电磁干扰，可有效防御工业环境下的各类干扰，诸如：高压交流电场、静电场、电弧、可控硅等；
防御自然界干扰，雷电冲击、各种静电放电、磁暴等；
* 支持web管理和CLI命令行管理；
* 集成串口服务器的产品，提供串口至以太网的转换功能；
* 可根据实际应用对端口配置的需求，进行灵活的配置；
* 支持长距离通信，保障现场数据传输到控制中心的完整性、有效性。
