- Profibus DP总线光纤转换器,符合Profibus DP协议,通信速率6Mbps(可选12Mpbs),单/双光口链网支持。Profibus DP光纤转换器Ci-PF110支持一路光纤接口,一路总线数据接口,Ci-PF120支持两路可级联上下行光纤接口,一路总线数据接口。总线光纤转换器为工业级设计,IP40防护等级,波浪纹铝制加强机壳,35mm导轨安装,DC(18~36V)宽电源输入(可定制9~18VDC电源型号),具备继电器告警输出,电源冗余和隔离保护等优点。Profibus DP转光纤系列-40~75℃工作温度范围,能够满足各种工业的要求,提供便捷的光纤通讯解决方案。
- 总线数据接口
* DB9F接口形式
* 总线数据接口兼容Profibus DP总线电缆接口,通信速率:6Mbps(可选12Mbps)
* 隔离电压1000V
* 终端电阻:本机内部不带终端电阻,请按需要决定是否外接
光纤接口
* 光纤波长:多模850nm、1310nm;单模1310nm、1550nm
* 传输光纤:多模50/125um、62.5/125um、100/140um,单模8.3/125um、9/125um、10/125um
* 传输距离:多模2km,单模20km,远距离可选
* 光纤接口类型:ST、SC、FC可选,标配ST光接口
* 单纤波长:A型机输出波长为单模1310nm,输入波长为1550nm;B型机输出波长为单模1550nm,输入波长为1310nm
电源
* 隔离冗余18~36V DC电源(可定制9~18VDC电源型号),典型工业标准电压DC 24V,功耗小于1.5W,隔离电压1500V,具有反接保护功能,采用5芯5.08mm工业端子接口(请使用工业标准电源,否则会引起通信故障或设备损坏)
继电器
* 继电器告警输出:光纤链路故障告警输出
* 触点容量:1 A 24V DC,工业端子接口
机械特性

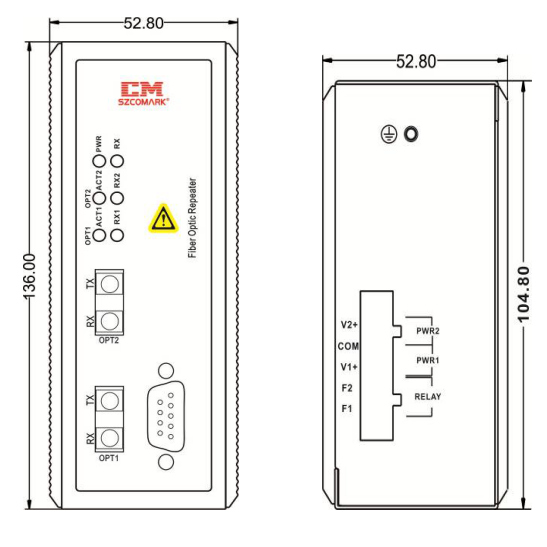

* 尺寸(长×宽×高):136mm×104.8mm×52.8mm
* 净重:800g
* 外壳:IP40防护等级,波浪纹铝制加强机壳
* 安装:35mm导轨安装
工作环境
* 工作温度:-40℃~75℃,可选宽温产品(-40~85℃)
* 存储温度:-40℃~85℃
* 相对湿度:5%~95%(无凝露)
保修期
* 保修期:5年
符合标准
* IEC61000-4-2(ESD):电源端:±8KV接触放电,±15KV空气放电;继电器:±8KV接触放电,±15KV空气放电;信号端:±15KV空气放电
* IEC61000-4-4(EFT):电源端:±4KV,继电器:±4KV
* IEC61000-4-5(Surge):电源端:±1KV DM/±2KV CM,继电器:±1KV DM/±2KV CM
* IEC60068-2-27(冲击)
* IEC60068-2-32(自由跌落)
* IEC61000-6-2(通用工业标准),IEC61850-3(变电站),IEEE1613(电力分站)
* EN50121-4(轨道交通)
