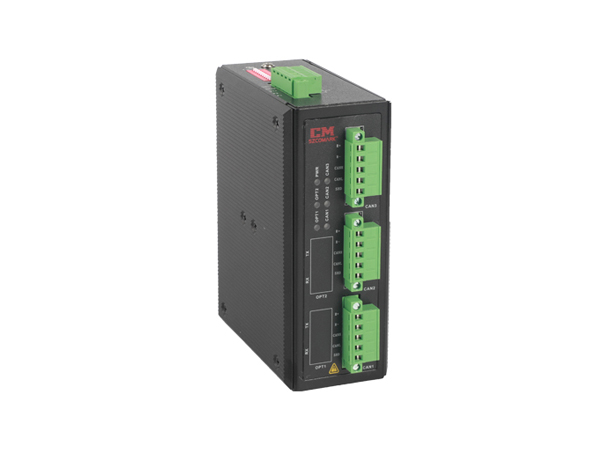

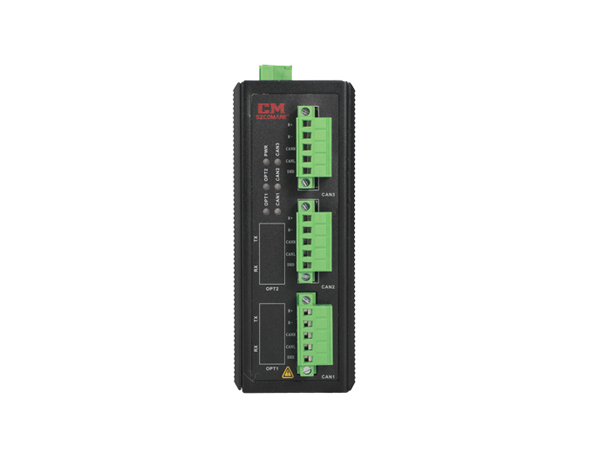

- 本产品是一款CAN协议型总线链路冗余模块，实现单路总线和双冗余总线的相互转换，能将单CAN口设备接入冗余总线网络。系列符合基于CAN2.0A/B协议的总线，如CAN、DeviceNet、CANOpen、SDS、NMEA2000、SAE J1939、SAE J2284等，速率由拨码开关设置或者选择速率自适应设置。支持9~36V DC宽电源输入，具备继电器告警输出、电源冗余等优点。本产品同时采用无风扇、低功耗、工业级设计、IP40防护等级、波浪纹铝制加强机壳、35mm导轨安装，-40~75℃工作温度范围，能够满足各种工业的要求，提供便捷的通讯解决方案。
特点性能
* 符合总线标准协议规范包括CAN2.0A和CAN2.0B，32种预定通信速率
* DeviceNet、CANOpen总线支持拨码设置标准速率或者速率自适应
* 提供3路CAN隔离电口，隔离电压1000V
* CAN电口内置120欧姆终端电阻，可以按照需要选择是否有效，提供4000V防雷保护功能
* 提供4个双色LED状态指示灯，总线数据接口故障继电器输出告警
* 隔离冗余9~36V DC电源，隔离电压1500V，支持极性反接保护功能
* IP40防护等级，波浪纹铝制加强机壳，采用标准工业35mm导轨安装方式
* 工作温度范围：-40~75℃，满足各种工业要求
- 总线数据接口
* 3个5Pin端子接口，符合CiA和ODVA组织建议
* 符合CAN BUS/DeviceNet/CANOpen总线标准
* 通信速率：DeviceNet/CANOpen全部速率等级，可达1Mbps
* 隔离电压1000V，具备4000V的防雷击保护功能
* 终端电阻：本机内置120欧姆终端电阻，可在对应端口处使能或禁用终端电阻（默认为终端电阻无效）
电源
* 隔离冗余9~36V DC电源，典型工业标准电压DC 24V，功耗不超过4W，隔离电压1500V，具有反接保护功能，采用5芯5.08mm工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）
继电器
* 继电器告警输出：总线数据接口故障告警输出
* 触点容量：1 A 24V DC，工业端子接口
机械特性

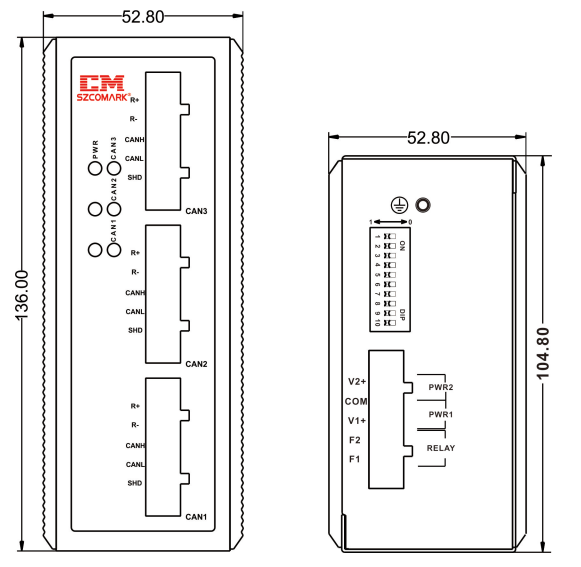

* 尺寸（长×宽×高）：136mm×104.8mm×52.8mm
* 净重：800g
* 安装：35mm导轨安装
工作环境
* 工作温度：-40℃~75℃
* 存储温度：-40℃~85℃
* 相对湿度：5%~95%（无凝露）
保修期
* 保修期：5年
符合标准
* IEC61000-4-2(ESD)：电源端：±4KV接触放电，±15KV空气放电；继电器：±6KV接触放电，±15KV空气放电；信号端：±15KV空气放电
* IEC61000-4-4(EFT)：电源端：±4KV，继电器：±4KV
* IEC61000-4-5(Surge)：电源端：±1KV DM/±2KV CM，继电器：±1KV DM/±2KV CM
* IEC60068-2-27（冲击）
* IEC60068-2-32（自由跌落）
* IEC61000-6-2（通用工业标准），IEC61850-3（变电站），IEEE1613（电力分站）
* EN50121-4（轨道交通）
包装说明
* CAN/DeviceNet/CANOpen总线链路冗余模块一台（配工业接线端子，设备供电用）
* 说明书一份
* 保修卡一份
