- 本产品是一款GE Genius协议型总线HUB中继器,符合GE Genius协议标准,独立3路总线电接口数据相互转发,电信号中继并为电缆系统提供星形链接。本设备能够延长GE Genius总线的传输距离,改变总线拓扑结构,同时具有光耦隔离、减少干扰等性能,速率由拨码开关设置。支持9~36V DC宽电源输入,具备继电器告警输出、电源冗余等优点。本产品同时采用无风扇、低功耗、工业级设计、IP40防护等级、波浪纹铝制加强机壳、35mm导轨安装,-40~75℃工作温度范围,能够满足各种工业的要求,提供便捷的通讯解决方案。
特点性能
* 提供3路独立GE Genius总线,符合标准规范中的预定通信速率
* 3端口集线器和中继器功能,方便实现星形结构和延长电缆通信距离
* 提供拨码开关手动设置其全部标准速率(所有电接口速率必须一致)
* 提供3路光耦隔离电口,隔离电压1000V,提供4000V防雷保护功能
* 提供4个双色LED状态指示灯,总线数据接口故障继电器输出告警
* 隔离冗余9~36V DC电源,隔离电压1500V,支持极性反接保护功能
* IP40防护等级,波浪纹铝制加强机壳,采用标准工业35mm导轨安装方式
* 工作温度范围:-40~75℃,满足各种工业要求
- 总线数据接口
* GE Genius总线SER1、SER2工业端子接线
* 符合GE Genius总线标准
* 通信速率:38.4Kbps,76.8Kbps,153.6Kbps(默认速率)
* 信号延时(电口):≤6Bit
* 隔离电压1000V,具备4000V的防雷击保护功能
* 终端电阻:本机内部不带终端电阻,请按需要决定是否外接
电源
* 隔离冗余9~36V DC电源,典型工业标准电压DC 24V,功耗不超过4W,隔离电压1500V,具有反接保护功能,采用5芯5.08mm工业端子接口(请使用工业标准电源,否则会引起通信故障或设备损坏)
继电器
* 继电器告警输出:总线数据接口故障告警输出
* 触点容量:1 A 24V DC,工业端子接口
机械特性

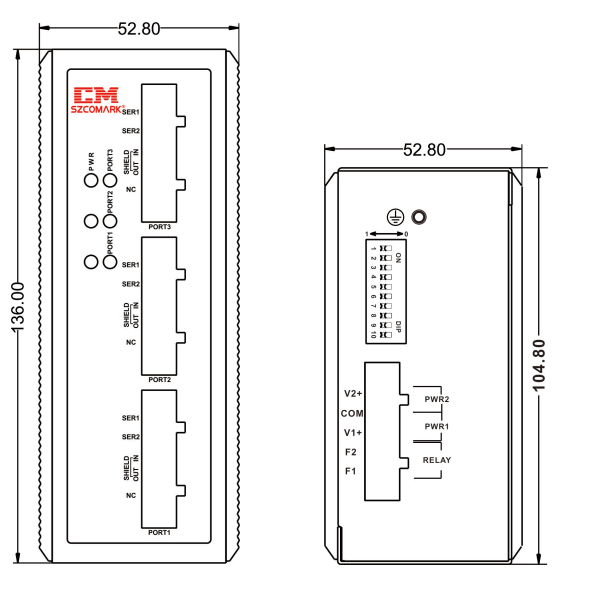

* 尺寸(长×宽×高):136mm×104.8mm×52.8mm
* 净重:800g
* 外壳:IP40防护等级,波浪纹铝制加强机壳
* 安装:35mm导轨安装
工作环境
* 工作温度:-40℃~75℃,可选宽温产品(-40℃~85℃)
* 存储温度:-40℃~85℃
* 相对湿度:5%~95%(无凝露)
保修期
* 保修期:5年
符合标准
* IEC61000-4-2(ESD):电源端:±2KV接触放电,±8KV空气放电;继电器:±2KV接触放电,±8KV空气放电;信号端:±4KV空气放电
* IEC61000-4-4(EFT):电源端:±1KV,继电器:±1KV
* IEC61000-4-5(Surge):电源端:±1KV DM/±2KV CM,继电器:±1KV DM/±2KV CM
* IEC60068-2-27(冲击)
* IEC60068-2-32(自由跌落)
* IEC61000-6-2(通用工业标准),IEC61850-3(变电站),IEEE1613(电力分站)
* EN50121-4(轨道交通)
包装说明
* GE Genius总线HUB中继器一台(配工业接线端子,设备供电用)
* 说明书一份
* 保修卡一份
