Ci-PP30系列
系列描述:PROFIBUS总线HUB中继器

* 提供3路独立Profibus总线,符合标准规范中的预定通信速率
* 3端口集线器和中继器功能,方便实现星形结构和延长电缆距离
* 提供拨码开关手动设置其全部标准速率或者速率自适应(所有电接口速率必须一致)
* 提供3路光耦隔离电口,隔离电压1000V,提供4000V防雷保护功能
* 提供4个双色LED状态指示灯,总线数据接口故障继电器输出告警
* 隔离冗余9~36V DC电源,隔离电压1500V,支持极性反接保护功能
* IP40防护等级,波浪纹铝制加强机壳,采用标准工业35mm导轨安装方式
* 工作温度范围:-40~75℃,满足各种工业要求

  • 产品概述
  • 规格参数
  • 尺寸外观
  • 文档下载
  • 订购参数
  • 行业应用
          本产品是一款Profibus DP协议型总线HUB中继器,符合Profibus DP协议标准,独立3路总线电接口数据相互转发,电信号中继并为电缆系统提供星形链接。本设备能够延长Profibus DP总线的传输距离,改变总线拓扑结构,同时具有光耦隔离、减少干扰等性能,速率由拨码开关设置或者选择速率自适应设置。支持9~36V DC宽电源输入,具备继电器告警输出、电源冗余等优点。本产品同时采用无风扇、低功耗、工业级设计、IP40防护等级、波浪纹铝制加强机壳、35mm导轨安装,-40~75℃工作温度范围,能够满足各种工业的要求,提供便捷的通讯解决方案。

    特点性能
    * 提供3路独立Profibus总线,符合标准规范中的预定通信速率
    * 3端口集线器和中继器功能,方便实现星形结构和延长电缆距离
    * 提供拨码开关手动设置其全部标准速率或者速率自适应(所有电接口速率必须一致)
    * 提供3路光耦隔离电口,隔离电压1000V,提供4000V防雷保护功能
    * 提供4个双色LED状态指示灯,总线数据接口故障继电器输出告警
    * 隔离冗余9~36V DC电源,隔离电压1500V,支持极性反接保护功能
    * IP40防护等级,波浪纹铝制加强机壳,采用标准工业35mm导轨安装方式
    * 工作温度范围:-40~75℃,满足各种工业现场要求

    总线数据接口
    * 9针的Sub_D插孔连接器,管脚定义符合Profibus DP的协议规范
    * 符合Profibus DP总线标准
    * 通信速率:(速率自适应,建议由拨码开关设置成固定速率)9.6Kbps、19.2Kbps、45.45Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、3Mbps、6Mbps 、12Mbps
    * 信号延时(电口):≤4Bit
    * 隔离电压1000V,具备4000V的防雷击保护功能
    * 终端电阻:本机不带终端电阻,请按需要外接

    电源
    * 隔离冗余9~36V DC电源,典型工业标准电压DC 24V,功耗不超过4W,隔离电压1500V,具有反接保护功能,采用5芯5.08mm工业端子接口(请使用工业标准电源,否则会引起通信故障或设备损坏)

    继电器
    * 继电器告警输出:总线数据接口故障告警输出
    * 触点容量:1 A  24V DC,工业端子接口

    机械特性

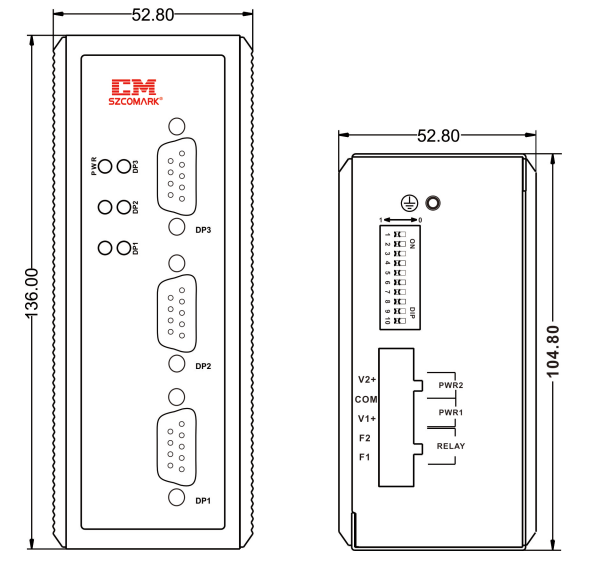

    * 尺寸(长×宽×高):136mm×104.8mm×52.8mm
    * 净重:800g
    * 外壳:IP40防护等级,波浪纹铝制加强机壳
    * 安装:35mm导轨安装

    工作环境
    * 工作温度:-40℃~75℃,可选宽温产品(-40~85℃)
    * 存储温度:-40℃~85℃
    * 相对湿度:5%~95%(无凝露)

    保修期
    * 保修期:5年

    符合标准
    * IEC61000-4-2(ESD):电源端:±2KV接触放电,±15KV空气放电;继电器:±2KV接触放电,±15KV空气放电;信号端:±15KV空气放电
    * IEC61000-4-4(EFT):电源端:±4KV,继电器:±4KV
    * IEC61000-4-5(Surge):电源端:±1KV DM/±2KV CM,继电器:±1KV DM/±2KV CM
    * IEC60068-2-27(冲击)
    * IEC60068-2-32(自由跌落)
    * IEC61000-6-2(通用工业标准),IEC61850-3(变电站),IEEE1613(电力分站)
    * EN50121-4(轨道交通)

    包装说明
    * Profibus DP总线HUB中继器一台(配工业接线端子,设备供电用)
    * 说明书一份
    * 保修卡一份

    选择产品型号描述
    Ci-PP30Profibus DP总线HUB中继器,3路隔离型独立Profibus DP接口,拨码开关设置速率或速率自适应可选。
