CK7110MP系列
系列描述:10口千兆工业以太网POE交换机

* 8个兼容IEEE 802.3at/af标准,带PoE功能千兆以太网口,可同时支持8个端口15.4W或30W,总功率不能超过245W
* 自动识别电源功耗和网络设备的供电方式
* 0~2个千兆SFP接口,可适配1000M SFP光模块(支持单模和多模)和1000M SFP电口模块(支持双绞线传输)
* 支持Web、CLI和SNMP三种管理方式,其中CLI支持Telnet和console登录
* 支持QoS,IGMP,802.1Q VLAN功能
* 支持RSTP和CK-ring,用于以太网冗余,环网自愈时间小于30ms
* 支持继电器告警输出,用于电源、端口、环网状态和POE状态告警
* 采用IP40外壳及工业级EMC设计
* 支持冗余宽电压48~54V DC电源输入,支持防反接,满载功耗245W
* 支持导轨式或壁挂式安装

  • 产品概述
  • 规格参数
  • 尺寸外观
  • 文档下载
  • 订购参数
  • 行业应用
         10口千兆工业以太网POE交换机采用IP40防护外壳,工业级EMC设计,支持宽范围冗余电源输入(48~54V DC)以增加通讯网络的可靠性。提供管理功能,可通过Web浏览器、CLI和SNMP进行管理。可同时支持8个端口15.4W或4个端口30W,总功率不能超过245W,可以作为PSE为其他设备供电; 0~2个1000BASE SFP接口,可以根据业务口需求灵活的进行光电组合。可以为IEEE802.3 at /af兼容的被供电设备进行供电,因此可以减少额外的布线成本。

    非网管型POE交换机特性
    * 支持IEEE802.3/802.3u/802.3ab/802.3 at /af标准,存储转发交换方式
    * 支持8口带POE功能10/100/1000BASE-T(X) RJ45电口,支持Auto-Negotiation技术,自动协商工作速率(10/100M/1000M)和双工模式(半双工/全双工),支持端口自动翻转
    * 支持0~2个1000 BASE  SFP接口,可适配1000M SFP光模块(支持单模和多模)和1000M SFP电口模块(支持双绞线传输)
    * 支持广播风暴抑制功能
    * 采用高强度IP40外壳及工业级EMC设计
    * 支持冗余宽电压48~54V DC电源输入,满载功耗245W

    网管型POE交换机特性
    * 支持Web、CLI和SNMP三种管理方式,CLI支持Telnet和CONSOLE登录
    * 支持POE WEB管理功能
    * 支持存储转发机制
    * 支持端口常用特性设置,如端口使能、自适应或流控等
    * 支持端口镜像,用于在线调试、监控网络数据状态
    * 支持端口带宽限制功能,优化带宽利用
    * 支持端口聚合功能,用于扩展网络带宽
    * 支持端口优先级QoS设置
    * 支持端口MAC地址学习和数据统计功能
    * 支持802.1Q VLAN设置,有效控制广播域
    * 支持单播/多播MAC地址管理
    * 支持静态IGMP多播过滤,用于过滤工业以太网协议中的多播流量
    * 支持SNMP V1/V2C/V3使不同层次的网络管理均具有稳定性
    * 支持RSTP,避免报文在环路网络中的增生和无限循环
    * 支持即插即用的冗余自愈以太环网技术(全负载下故障恢复时间<30ms),支持环网单环、相切和相交三种环网模式
    * 支持继电器告警输出
    * 支持全局网络系统管理
    接口
    * RJ45电口:10/100/1000BASE-T(X)速率自适应、全/半双工模式,支持端口自动翻转
    * PoE管脚:网线3-6承载V+,1-2承载V- (Endspan B模式)
    * SFP接口:1000BASE SFP光口,可适配1000M SFP光模块(支持单模和多模)和1000M SFP电口模块(支持双绞线传输)
    * 控制台:RS-232(RJ45连接头)
    * 告警输出:1个继电器输出,电流负载能力DC24V/1 A
    * 电源输入:冗余双电源输入,采用4芯可拔插的7.62mm间距标准工业端子

    交换属性
    * 十兆转发速度:14881pps
    * 百兆转发速度:148810pps
    * 千兆转发速度:1488100pps
    * 传输方式:存储转发
    * 系统交换带宽:20Gbps
    * 缓存大小:2Mbits
    * MAC地址表:8K

    电源
    * 冗余宽电压48~54V DC电源输入,典型工作电压48V
    * 满载功耗245W
    * 内置过流保护

    继电器
    * 继电器告警输出:端口故障、电源故障和环网故障的告警输出
    * 触点容量:1 A 24VDC,2芯7.62mm工业端子接口

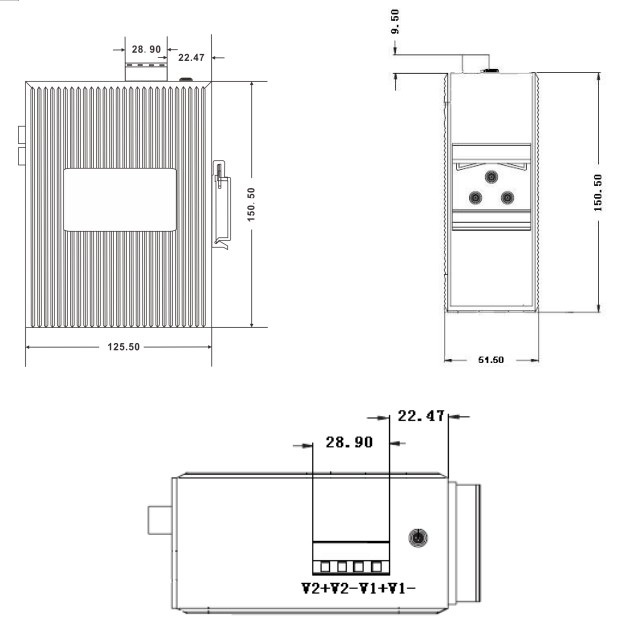

    机械特性
    * 尺寸(长×宽×高):50mm×150.5mm×125.5mm
    * 净重:900 克
    * 外壳:IP40等级保护,金属外壳
    * 安装:壁挂式或卡轨式安装

    保修
    * 保修期:5年

    【符合标准】
    * IEC61000-4-2(ESD):±8KV接触放电,±15KV空气放电
    * IEC61000-4-3(RS):10V/M(80-1000MHZ)
    * IEC61000-4-4(EFT):电源端:±4KV,信号端:±4KV
    * IEC61000-4-5(Surge):电源端:±2KV CM/±2KV DM,信号端:±2KV
    * IEC61000-4-6(射频传导):3V(10KHZ-150KHZ),10V
    (150KHZ-80MHZ)
    * IEC61000-4-16(共模传导):30V COUNT 300V,1S
    * IEC60068-2-6(振动)
    * IEC60068-2-27(冲击)
    * IEC60068-2-32(自由跌落)
    * IEC61000-6-2(通用工业标准),IEC61850-3(变电站),IEEE1613(电力分站)
    EN50121-4(轨道交通)
    选择产品型号描述
    CK7110P-8GTX工业级非网管型交换机,8*10/100/1000BASE-T(X) RJ45端口,35mm导轨安装模式。
    CK7110MP-8GTX工业级网管型交换机,8*10/100/1000BASE-T(X) RJ45端口,35mm导轨安装模式。
    CK7110P-8GTX2SFP工业级非网管型交换机,8*10/100/1000BASE-T(X) RJ45端口,2*1000M SFP插槽(光电可选),35mm导轨安装模式。
    CK7110MP-8GTX2SFP工业级网管型交换机,8*10/100/1000BASE-T(X) RJ45端口,2*1000M SFP插槽(光电可选),35mm导轨安装模式。
