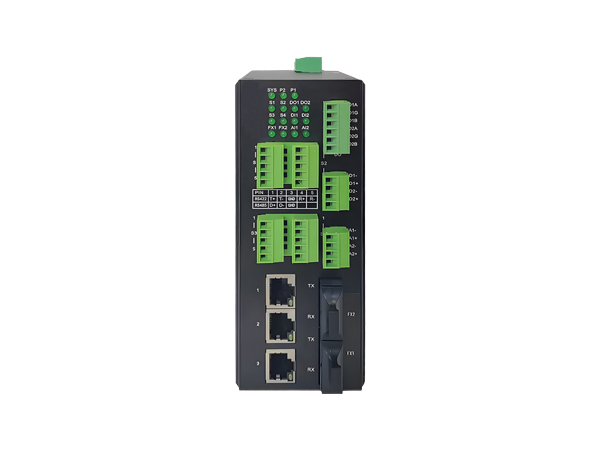

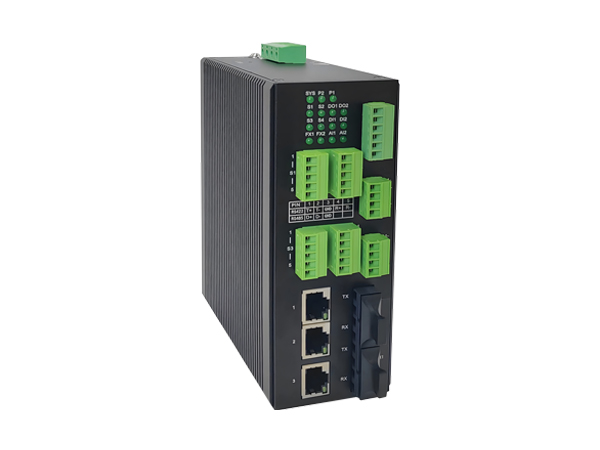

4路RS-485/422串口I/O版本网关采用高强度IP40防护外壳，工业级EMC设计，支持Auto-Negotiation自适应技术，提供全面的LED状态指示，支持宽电压12~48V DC冗余电源输入，以增加通讯网络的可靠度，是深圳市讯记科技有限公司自主研发的串口网关系列。提供3个10/100Base-T(X) RJ45电口和2个百兆全双工光口（默认SC接口，可选FC、ST，最远可传输120公里），4路RS-485/422串口，可以把分散的串行设备、主机等通过网络简易、方便的集中管理，通信速率支持300~460800bps可选；该型号同时支持2路AI模拟量输入和2路DI/DO开关量输出，可灵活运用于工业场景中的数据采集、主动上报、云端控制等应用。内置ModbusTCP、ModbusRTU和ModbusASCII协议，用户可轻松实现Modbus以太网设备与Modbus串口设备的连接。基于工业安装需求，提供DIN35导轨或壁挂式这两种安装模式。本产品采用业内优秀的网络方案，-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的串口通讯解决方案。
- 详细规格：
技术
标准：IEEE802.3、IEEE802.3u
接口
RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，MDI/MDI-X自适应；
光口：100Base-FX百兆全双工，默认SC接口，可选FC、ST，最远可传输120公里
串口：RS-422支持R-、R+、T-、T+全双工工作模式；RS-485支持A、B半双工工作模式；RS-485/422通信速率支持300~460800bps可选。隔离电压500V AC。内置ModbusTCP、ModbusRTU和ModbusASCII协议，支持RTU Master、ASCII Master模式，该模式下最大支持16个Tcp master连接；支持RTU Slave、ASCII Slave模式，该模式下最大支持32个Tcp slave连接；支持站点ID映射功能，最大支持32条映射；
串口属性
标准：RS-485/422；
RS-422信号：T+、T-、R+、R-、GND；
RS-485信号：D+、D-、GND；
校验位：None、Even、Odd；
数据位：5bit、6bit、7bit、8bit；
停止位：1bit、2bit；
波特率：300~460800bps；
方向控制：RS-485采用数据流向自动控制技术；
负载能力：RS-485/422端支持32点轮询环境(可定制128点)；
接口形式：RS-485/422端采用5位3.84mm间距接线端子；
接口保护：4000V浪涌保护。
指示灯
电源指示灯：P1/P2；
系统运行指示灯：SYS；
串口收数据状态指示灯：S1/S2/S3/S4。
光口指示灯：FX1/FX2
模拟量指示灯：AI1/AI2
开关量指示灯：DO1/DO2
干触点指示灯：DI1/DI2
电源

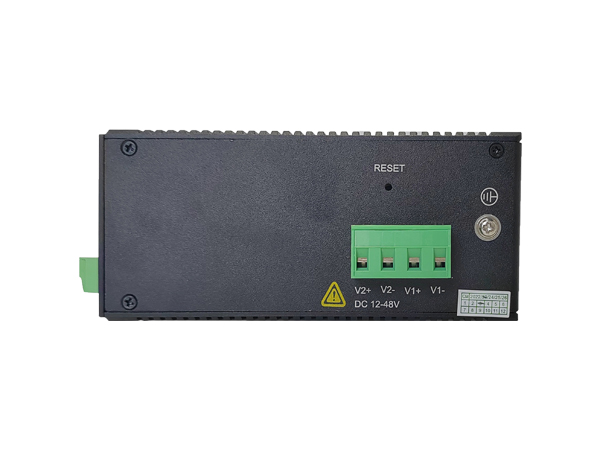

12~48V DC冗余电源输入，典型工作电压12V/24V/48V，采用4芯7.62mm间距标准工业端子；
空载功率：0.717W@24VDC；
满载功率：0.968W@24VDC。
机械特性
尺寸（W×H×D）：151mm×58mm×127mm；
净重：800克；
外壳：IP40等级保护，金属外壳；
安装：DIN导轨式或壁挂式安装。
工作环境
工作温度：-40℃~85℃；
存储温度：-40℃~85℃；
相对湿度：5%~95%（无凝露）。
保修
保修期：5年。
符合标准：
IEC61000-4-2(ESD)：±8KV接触放电，±15KV空气放电
IEC61000-4-3(RS)：10V/M(80-1000MHZ)
IEC61000-4-4(EFT)：电源端：±4KV，以太网信号端和串口信号端：±4KV
IEC61000-4-5(Surge)：电源端：±2KV CM/±1KV DM，以太网信号端：±4KV CM，串口信号端：±4KV CM
IEC61000-4-6(射频传导)：3V（10KHZ-150KHZ），10V(150KHZ-80MHZ)
IEC61000-4-16(共模传导)：30V COUNT 300V，1S
IEC60068-2-6（振动）
IEC60068-2-27（冲击）
IEC60068-2-32（自由跌落）
IEC61000-6-2（通用工业标准）

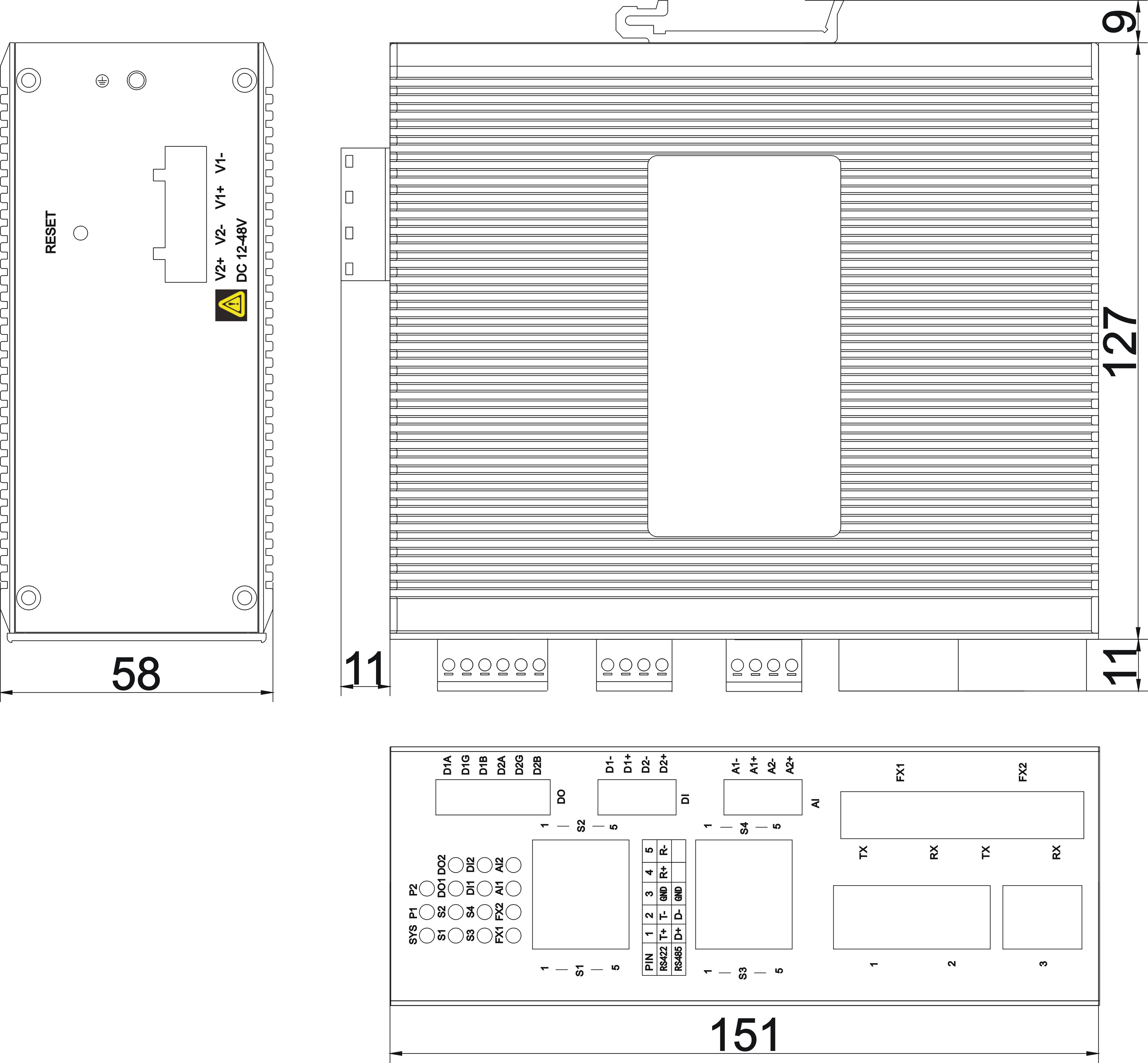

尺寸:（mm）
