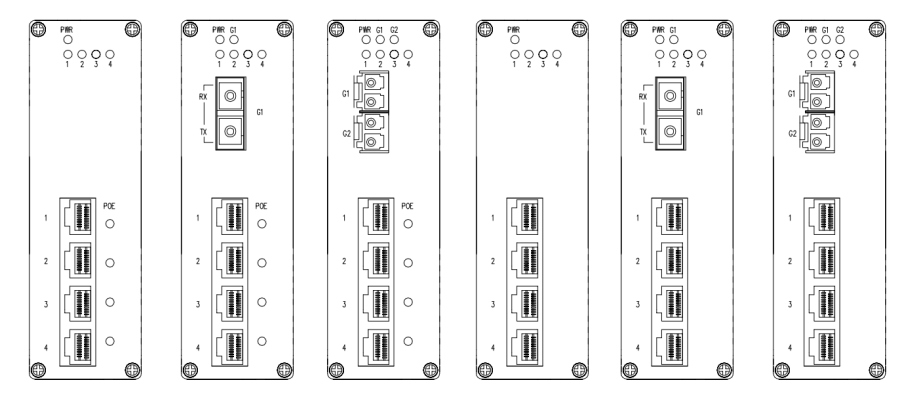

器件级国产交换机:IGS3106系列产品为6口全千兆、非网管型工业以太网国产自主可控交换机。该系列提供6款配置产品可供选择,支持千兆光口(内置1000Base-FX,SC/ST/FC可选)、千兆电口、千兆PoE电口和千兆SFP接口。采用自主国产化、工业级交换芯片,实现100%器件级国产化。
提供DIN35导轨和壁挂式两种安装方式,能满足不同应用现场的需求。硬件采用无风扇、低功耗、宽温宽压设计,通过符合行业标准的严格测试,能够适应对EMC有严酷要求的工业现场环境,可广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。
标准和协议 |
10Base-T,遵循IEEE 802.3 100Base-TX和100BaseFX,遵循IEEE 802.3u 1000Base-X,遵循IEEE 802.3z 1000Base-T,遵循IEEE 802.3ab 流控,遵循IEEE 802.3x PoE,遵循IEEE 802.3af PoE+,遵循IEEE 802.3at |
PoE |
PoE口最大功率:30W PoE供电引脚:V+、V+、V-、V-对应针脚1、2、3、6 |
接口 |
千兆电口:10/100/1000Base-T(X) RJ45,自动流速控制,全/半双工模式,MDI/MDI-X自动侦测 千兆光口:1000Base-FX,SC/ST/FC可选 千兆SFP:1000 Base-X SFP POE端口,输出功率15.4W或30W |
交换属性 |
MAC地址:2K 背板带宽:12G 传输方式:存储转发 交换时延:<10μs 缓存大小: 3Mbits 最大帧长: 16000 字节 MAC 地址表: 4K |
输入电压 |
非POE DC12~48V,POE DC48~52V 3芯7.62mm间距接线端子 |
整机功耗 |
空载: ≤1.92W@24VDC,≤1.92W@48VDC(POE) 满载: ≤3.0W@24VDC,≤110W@48VDC(POE)
|
工作环境 |
工作温度:-40~80℃ 存储温度:-40~85℃ 相对湿度:5%~95%(无凝露) |
机械结构 |

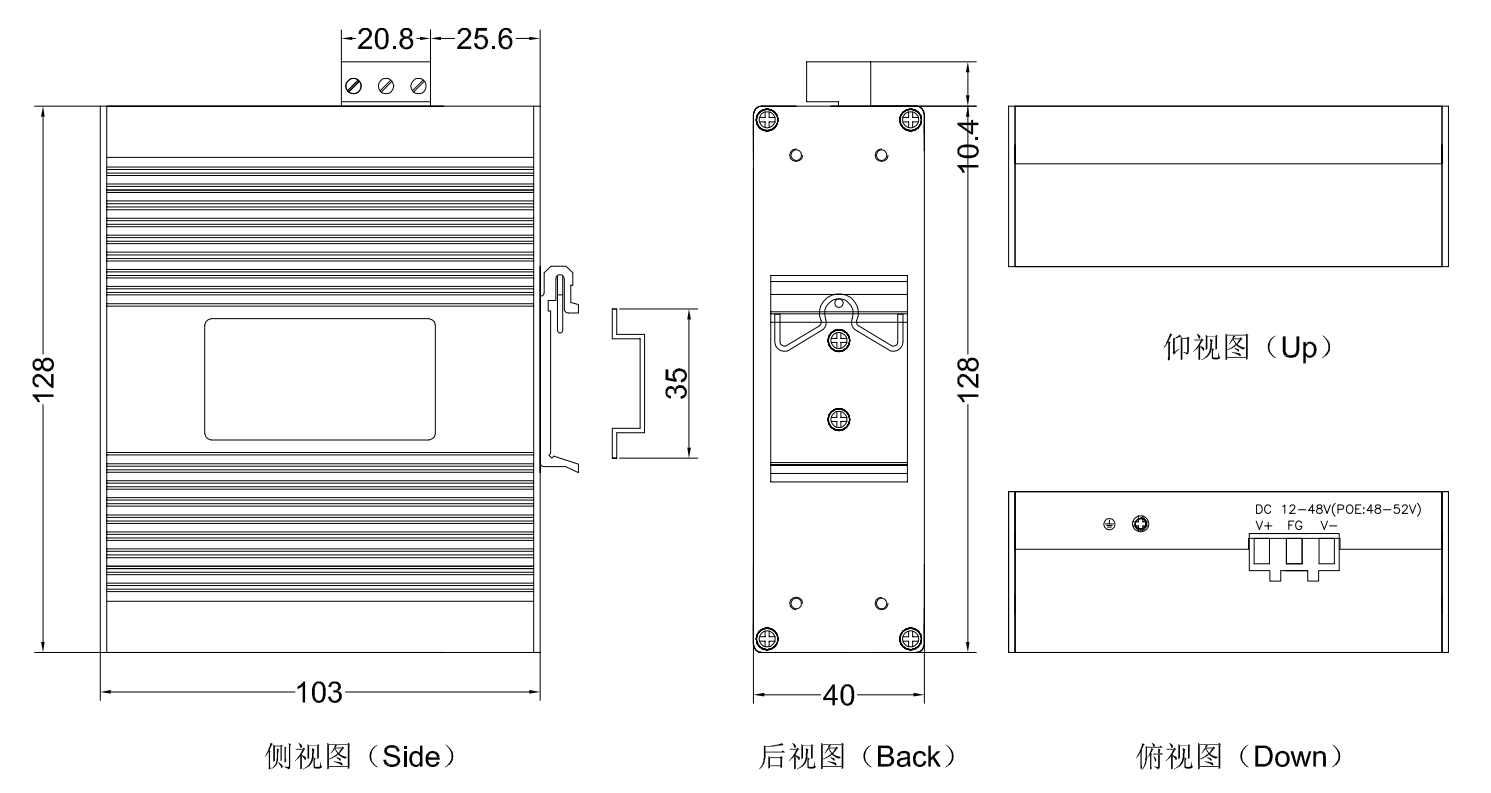

外壳:IP40 防护等级,金属外壳 安装:35mm 导轨式安装 净重: 300 克 尺寸(W×H×D): 40mm×128mm×103mm |
符合标准 |
IEC61000-4-2(ESD):±6KV接触放电,±15KV空气放电 IEC61000-4-3(RS):10V/M(80-1000MHZ) IEC61000-4-4(EFT):电源端:±2KV,信号端:±2KV IEC61000-4-5(Surge):电源端:±2KV CM/±1KV DM,信号端:±4KV IEC61000-4-6(射频传导):3V(10KHZ-150KHZ),10V(150KHZ-80MHZ) IEC61000-4-8(工频磁场):100A/M COUNT 1000A/M,1S TO 3S IEC61000-4-12/18(振荡波):2.5KV CM,1KV DM IEC61000-4-10(阻尼振荡):30A/M IEC61000-4-16(共模传导):30V COUNT 300V,1S IEC61000-6-2(通用工业标准)
|
质保 |
5年 |
